Szczegóły Produktu:
|
Specyficzne ugięcie: | 15.5 | oporność: | 78,0 * (± 5%) |
---|---|---|---|
gęstość: | 8,1 g / cm³ | Przydatna temperatura ugięcia: | -70 ~ 350 ℃ |
Temperatura liniowości: | -20 ~ 200 ℃ | Elastyczność: | 28,5 * (1 ± 4%) |
Moduł sprężystości: | 15.5 | użyć: | Element kompensacji temperatury |
Funkcje: | Wysoka rezystywność | Nazwa: | TB1577A |
Maksymalna temperatura: | 450 ℃ | ||
Atrakcja: | stop magnetyczny miękki,rury precyzyjne,stop kovar |

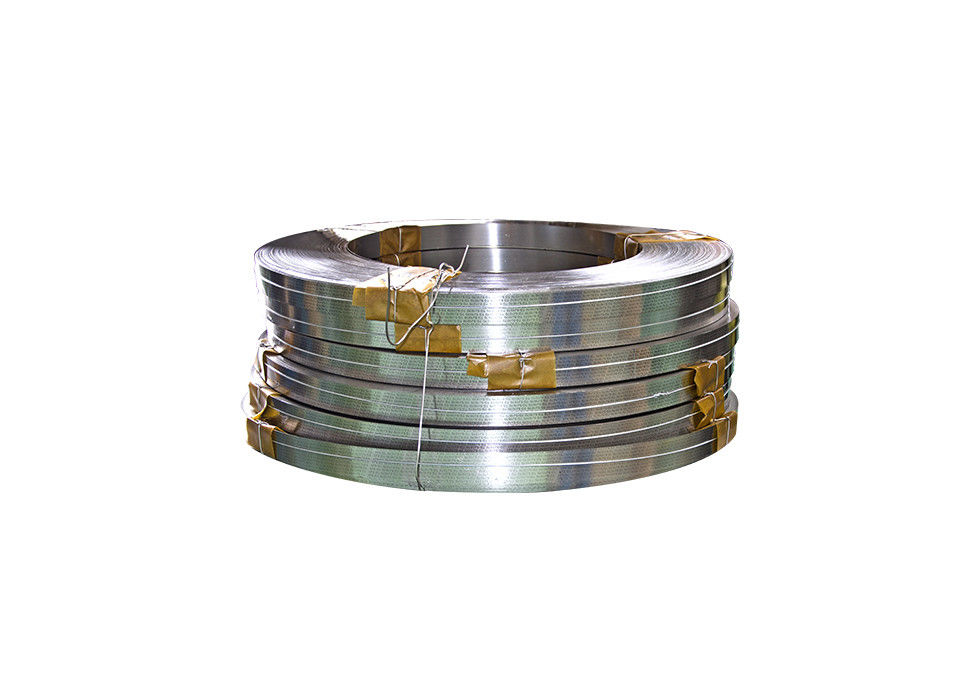

Wysokoczułe termiczne paski bimetaliczne TB20110 / 721-110 / 108SP / P675R / BR-1
Pasek bimetaliczny służy do zamiany zmiany temperatury na przemieszczenie mechaniczne. Taśma składa się z dwóch pasków różnych metali, które rozszerzają się z różną szybkością, gdy są ogrzewane, zwykle stali i miedzi, lub w niektórych przypadkach stali i mosiądzu. Paski są łączone ze sobą na całej długości za pomocą nitowania, lutowania twardego lub spawania. Różne rozszerzenia powodują zginanie płaskiego paska w jedną stronę, jeśli jest on rozgrzany, oraz w przeciwnym kierunku, jeśli zostanie schłodzony poniżej jego temperatury początkowej. Metal o wyższym współczynniku rozszerzalności cieplnej znajduje się po zewnętrznej stronie krzywej, gdy taśma jest ogrzewana, a po stronie wewnętrznej po ochłodzeniu
Przesunięcie taśmy w bok jest znacznie większe niż małe wydłużenie wzdłużne jednego z dwóch metali. Ten efekt jest stosowany w wielu urządzeniach mechanicznych i elektrycznych. W niektórych zastosowaniach pasek bimetaliczny jest używany w formie płaskiej. W innych jest owinięty w cewkę dla zwartości. Większa długość wersji spiralnej zapewnia lepszą czułość.
Stopień | 5J1580 |
Warstwa wysokiej ekspansji | Ni20Mn6 |
Niska warstwa ekspansji | Ni36 |
Opis:
Skład chemiczny (%)
Stopień | do | Si | Mn | P | S | Ni | Cr | Cu | Fe |
Ni36 | ≤ 0,05 | ≤ 0,3 | ≤ 0,6 | ≤0,02 | ≤0,02 | 35 ~ 37 | - | - | Bal. |
Stopień | do | Si | Mn | P | S | Ni | Cr | Cu | Fe |
Ni20Mn6 | ≤ 0,05 | 0,15 ~ 0,3 | 5,5 ~ 6,5 | ≤0,02 | ≤0,02 | 19 ~ 21 | - | - | Bal. |
Właściwości fizyczne
> Gęstość (g / cm3): 8.1
> Dopuszczalna temperatura (ºC): -70 ~ 350
Temperatura liniowa (ºC): -20 ~ 180
> Oporność elektryczna (μΩ * m): 0,8 ± 5% (20 ° C)
> Przewodność cieplna (W / m. ° C): 12
> Zginanie K / 10-6 ° C-1 (20 ~ 135 ° C): 15
> Moduł sprężysty, E / GPa 147 ~ 177
Zastosowanie: Materiał znajduje się głównie w automatycznych urządzeniach sterujących i oprzyrządowaniu (np .: termometry wydechowe, termostaty, regulatory napięcia, przekaźnik temperatury, automatyczne przełączanie zabezpieczeń, mierniki przepony, itp.) Zapewniają kontrolę temperatury, kompensację temperatury, ograniczenie prądu, wskaźnik temperatury i inne elementy wrażliwe na ciepło.
Cecha: Podstawowe właściwości termostatu Bimetalicznego jest zginanie odkształcenia ze zmianami temperatury, co powoduje pewien moment.
Współczynnik rozszerzalności termostatycznego paska bimetalicznego różni się od dwóch lub więcej warstw metalu lub stopu na całej powierzchni styku mocno związanej, przy czym zmiana kształtu zależna jest od temperatury występuje w termoczułych kompozytach funkcjonalnych. W którym wyższy współczynnik rozszerzalności warstwy aktywnej jest warstwą zwaną niskim współczynnikiem rozszerzalności warstwy nazywanym warstwą pasywną.
Przegląd
Termiczny pasek bimetaliczny ma inny współczynnik rozszerzalności wynoszący dwie lub więcej niż dwie warstwy metalowej lub metalowej kombinacji stałej, a wzdłuż całego interfejsu zmienia się wraz z temperaturą i termiczną funkcją zmian kształtu w materiałach kompozytowych. Jeden z wysokich współczynników rozszerzalności staje się warstwą aktywną niski współczynnik rozszerzalności staje się pasywny. Gdy wymagania dotyczące wysokiej rezystywności, ale wrażliwości na ciepło są zasadniczo tym samym typem termicznych serii bimetalicznych, można dodać dwie warstwy o różnej grubości warstwy środkowej jako warstwę bocznikową, aby osiągnąć cel kontroli różnej rezystywności.
Podstawowa charakterystyka bimetalu termicznego zmienia się wraz z odkształcaniem temperatury i temperatury, co powoduje pewien moment. Wiele urządzeń wykorzystuje tę funkcję do przekształcania energii cieplnej w pracę mechaniczną w celu uzyskania automatycznej regulacji. instrument.
System obróbki cieplnej: odporność na ciepło, rezystywność i moduł sprężystości próbek przed pomiarem muszą zostać poddane obróbce cieplnej, aby wyeliminować naprężenia.
Główne cechy: właściwości wysokoczułe i wysoka rezystywność, ale niższy moduł sprężystości i dopuszczalne naprężenia, mogą zwiększyć czułość przyrządu, mniejszy rozmiar i zwiększyć reakcję
