Szczegóły Produktu
Miejsce pochodzenia: Shanghai, Chiny
Nazwa handlowa: TANKII
Orzecznictwo: ISO9001:2008
Numer modelu: 6J40
Warunki płatności i wysyłki
Minimalne zamówienie: 10 kg
Cena: To negotiate
Szczegóły pakowania: Szpula, karton, skrzynia ze sklejki jako wymagania klientów
Czas dostawy: 7-12 dni
Zasady płatności: L/c, T/T, Western Union, Paypal
Możliwość Supply: 200 + TON + MIESIĄC
Materiał ze stopu: |
Stop miedzi |
Rodzaj: |
Okrągły drut izolowany |
Materiał izolacyjny: |
Poliesterimid, Poliester |
Temperatura: |
130, 155, 180, 200, 220 ... |
Próba: |
Dostępny |
Szpula: |
Standard |
Materiał ze stopu: |
Stop miedzi |
Rodzaj: |
Okrągły drut izolowany |
Materiał izolacyjny: |
Poliesterimid, Poliester |
Temperatura: |
130, 155, 180, 200, 220 ... |
Próba: |
Dostępny |
Szpula: |
Standard |

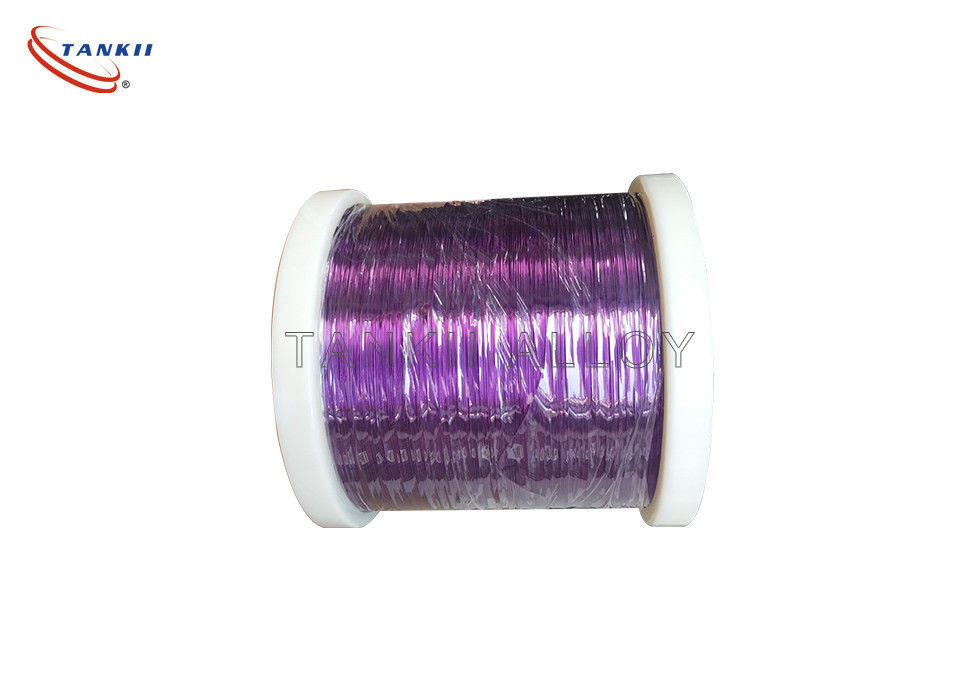

Okrągły drut emaliowany ze stopu miedzi 130 klasy, emaliowany manganiną
1. Ogólny opis materiału
Stop miedzi z niklem, który ma niską rezystancję elektryczną, dobrą żaroodporność i odporność na korozję, łatwy w obróbce i spawany ołowiem.Służy do wykonywania kluczowych elementów przekaźnika termicznego, wyłącznika termicznego o niskiej rezystancji i urządzeń elektrycznych.Jest to również ważny materiał na elektryczny przewód grzejny.Jest podobny do cupronickelu typu s - im więcej niklu, tym bardziej srebrno-biała powierzchnia.
3. Skład chemiczny i główna właściwość stopu Cu-Ni o niskiej rezystancji
WłaściwościGrade | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
Główny skład chemiczny | Ni | 1 | 2 | 6 | 8 | _ | 10 |
Mn | _ | _ | _ | _ | 3 | _ | |
Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
Maksymalna ciągła temperatura pracy (oC) | 200 | 200 | 200 | 250 | 200 | 250 | |
Rezystancja przy 20oC (Ωmm2 / m) | 0,03 | 0,05 | 0.10 | 0.12 | 0.12 | 0,15 | |
Gęstość (g / cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.8 | 8.9 | |
Przewodność cieplna (α × 10-6 / oC) | <100 | <120 | <60 | <57 | <38 | <50 | |
Wytrzymałość na rozciąganie (Mpa) | ≥210 | ≥220 | ≥250 | ≥270 | ≥290 | ≥290 | |
EMF vs Cu (μV / oC) (0 ~ 100oC) | -8 | -12 | -12 | -22 | _ | -25 | |
Przybliżona temperatura topnienia (oC) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
Struktura mikrograficzna | austenit | austenit | austenit | austenit | austenit | austenit | |
Własność magnetyczna | nie | nie | nie | nie | nie | nie | |
WłaściwościGrade | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
Główny skład chemiczny | Ni | 14 | 19 | 23 | 30 | 34 | 44 |
Mn | 0.3 | 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | |
Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
Maksymalna ciągła temperatura pracy (oC) | 300 | 300 | 300 | 350 | 350 | 400 | |
Rezystancja przy 20oC (Ωmm2 / m) | 0,20 | 0,25 | 0,30 | 0.35 | 0,40 | 0.49 | |
Gęstość (g / cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
Przewodność cieplna (α × 10-6 / oC) | <30 | <25 | <16 | <10 | <0 | <-6 | |
Wytrzymałość na rozciąganie (Mpa) | ≥310 | ≥340 | ≥350 | ≥400 | ≥400 | ≥420 | |
EMF vs Cu (μV / oC) (0 ~ 100oC) | -28 | -32 | -34 | -37 | -39 | -43 | |
Przybliżona temperatura topnienia (oC) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
Struktura mikrograficzna | austenit | austenit | austenit | austenit | austenit | austenit | |
Własność magnetyczna | nie | nie | nie | nie | nie | nie |
2. Drut emaliowany Wprowadzenie i zastosowania
Chociaż drut emaliowany jest określany jako „emaliowany”, w rzeczywistości nie jest on pokryty ani warstwą farby emaliowanej, ani szkliwioną emalią wykonaną z topionego proszku szklanego.Nowoczesny drut magnetyczny zwykle wykorzystuje jedną do czterech warstw (w przypadku drutu typu czterowarstwowego) izolacji z folii polimerowej, często o dwóch różnych składach, aby zapewnić ciągłą, wytrzymałą warstwę izolacyjną.Folie izolacyjne drutu magnetycznego wykorzystują (w kolejności rosnącego zakresu temperatur) poliwinyloformal (Formar), poliuretan, poliimid, poliamid, poliester, poliester-poliimid, poliamid-poliimid (lub amid-imid) i poliimid.Drut magnetyczny z izolacją poliimidową może pracować w temperaturze do 250 ° C.Izolacja grubszego kwadratowego lub prostokątnego drutu magnetycznego jest często wzmacniana przez owinięcie go wysokotemperaturową taśmą poliimidową lub z włókna szklanego, a gotowe uzwojenia są często impregnowane próżniowo lakierem izolacyjnym, aby poprawić wytrzymałość izolacji i długoterminową niezawodność uzwojenia.
Cewki samonośne są nawinięte drutem pokrytym co najmniej dwoma warstwami, z których najbardziej zewnętrzna jest materiałem termoplastycznym, który łączy zwoje ze sobą po podgrzaniu.
Inne rodzaje izolacji, takie jak przędza z włókna szklanego z lakierem, papier aramidowy, papier siarczanowy, mika i folia poliestrowa, są również szeroko stosowane na całym świecie do różnych zastosowań, takich jak transformatory i reaktory.W sektorze audio można znaleźć drut o srebrnej konstrukcji i różne inne izolatory, takie jak bawełna (czasami przesiąknięta jakimś rodzajem środka koagulującego / zagęszczacza, na przykład wosk pszczeli) i politetrafluoroetylen (PTFE).Starsze materiały izolacyjne obejmowały bawełnę, papier lub jedwab, ale są one przydatne tylko w zastosowaniach w niskich temperaturach (do 105 ° C).
Aby ułatwić produkcję, niektóre druty magnetyczne o niskiej temperaturze mają izolację, którą można usunąć pod wpływem ciepła lutowania. Oznacza to, że połączenia elektryczne na końcach można wykonać bez uprzedniego zdejmowania izolacji.
