Szczegóły Produktu:
|
Oporność: | 0,44 | Min. Wydłużenie: | 15% |
---|---|---|---|
Miedź: | tak | Podanie: | Rezystory / bocznik |
Kształt: | Mieszkanie | Min. Wytrzymałość na rozciąganie: | 490 |
Atrakcja: | rury precyzyjne,stop Kovar |

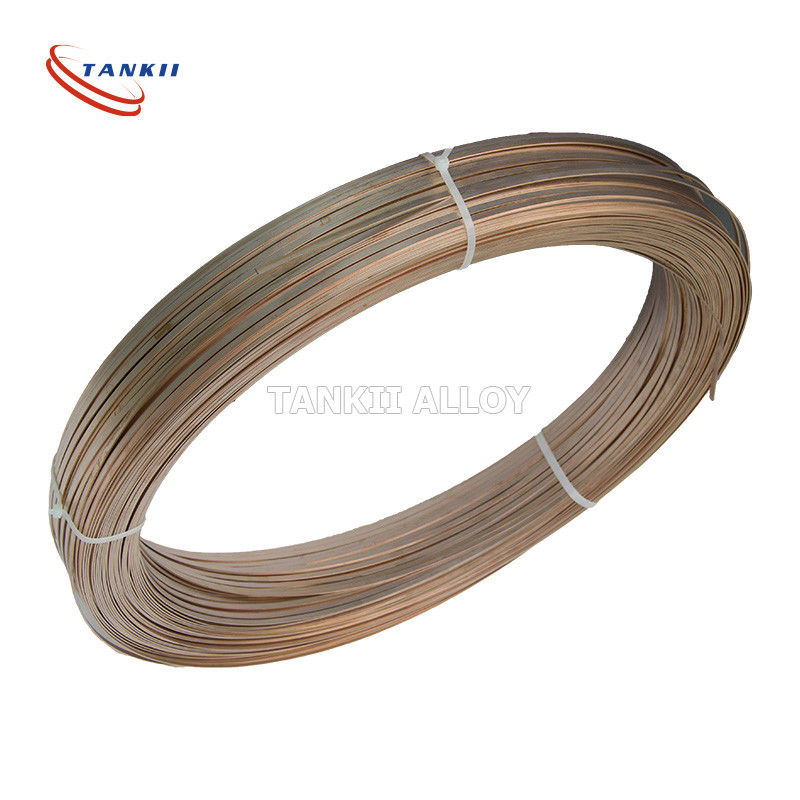

1mm * 8mm BMN13-2 Płaski drut / płaski pasek ze stopu oporowego elektrycznego
Manganin to nazwa handlowa stopu składającego się zazwyczaj z 84% miedzi, 12% manganu i 4% niklu.Został po raz pierwszy opracowany przez Edwarda Westona w 1892 roku, ulepszając jego Constantan (1887).
Folia i drut manganinowy są stosowane do produkcji rezystorów, w szczególności boczników amperomierzy, ze względu na praktycznie zerowy współczynnik temperaturowy wartości rezystancji i długoterminową stabilność.Kilka rezystorów manganinowych służyło jako norma prawna dla omów w Stanach Zjednoczonych w latach 1901-1990. Drut z manganiny jest również używany jako przewodnik elektryczny w systemach kriogenicznych, minimalizując przenoszenie ciepła między punktami, które wymagają połączeń elektrycznych.
Manganina jest również wykorzystywana w miernikach do badania fal uderzeniowych wysokiego ciśnienia (takich jak te generowane w wyniku detonacji materiałów wybuchowych), ponieważ ma niską czułość na odkształcenia, ale dużą wrażliwość na ciśnienie hydrostatyczne.
Drut manganinowy (drut miedziano-manganowy) to nazwa handlowa stopu składającego się zazwyczaj z 86% miedzi, 12% manganu i 2-5% niklu.
Drut i folia manganinowa są wykorzystywane do produkcji rezystorów, zwłaszcza boczników amperomierzy, ze względu na jego współczynnik rezystancji w obwodzie zerowej temperatury i stabilność długookresową.
znak | Kanthal | JEST |
---|---|---|
Constantan | CUPROTHAL 49/294 | IZOTAN |
Stop 30 | Cuprothal 5 | |
Stop 60 | Cuprothal 10 | |
Stop 90 | Cuprothal 15 | |
Stop 180 | Cuprothal 30 | |
Manganin 37 | MANGANINA 37 | |
Manganin 43 | MANGANINA 43 |
Właściwości mechaniczne
Maksymalna temp. Ciągłej pracy | 0-100 ℃ |
Oporność przy 20 ℃ | 0,44 ± 0,04 oma mm2 / m |
Gęstość | 8,4 g / cm3 |
Przewodność cieplna | 40 KJ / m · h · ℃ |
Współczynnik odporności na temperaturę przy 20 ºC | 0 ~ 40α × 10-6/ ºC |
Temperatura topnienia | 1450 ℃ |
Wytrzymałość na rozciąganie (twarda) | 585 Mpa (min) |
Wytrzymałość na rozciąganie, N / mm2 Wyżarzony, miękki | 390-535 |
Wydłużenie | 6 ~ 15% |
EMF vs Cu, μV / ºC (0 ~ 100ºC) | 2 (maks.) |
Struktura mikrograficzna | austenit |
Własność magnetyczna | nie |
Twardość | 200-260HB |
Struktura mikrograficzna | Ferryt |
Własność magnetyczna | Magnetyczny |
标号 | Kanthal | JEST |
---|---|---|
Constantan | CUPROTHAL 49/294 | IZOTAN |
Stop 30 | Cuprothal 5 | |
Stop 60 | Cuprothal 10 | |
Stop 90 | Cuprothal 15 | |
Stop 180 | Cuprothal 30 | |
Manganin 37 | MANGANINA 37 | |
Manganin 43 | MANGANINA 43 |
