Szczegóły Produktu
Miejsce pochodzenia: Szanghai Chiny,
Nazwa handlowa: TANKII
Orzecznictwo: ISO SGS
Numer modelu: Ni80mo5 / Mu 80
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negotiable
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 7-15 dni roboczych
Zasady płatności: L / C, T / T, Western Union
Możliwość Supply: 200 ton miesięcznie
Materiał: |
Permalloy |
Imię: |
1J85 |
Grubość: |
0,03 mm |
Średnica: |
0,02 mm |
Kształt: |
Rura / drut / pręt / pasek / płyta / cewka |
Standard: |
ASTM / GB |
Materiał: |
Permalloy |
Imię: |
1J85 |
Grubość: |
0,03 mm |
Średnica: |
0,02 mm |
Kształt: |
Rura / drut / pręt / pasek / płyta / cewka |
Standard: |
ASTM / GB |

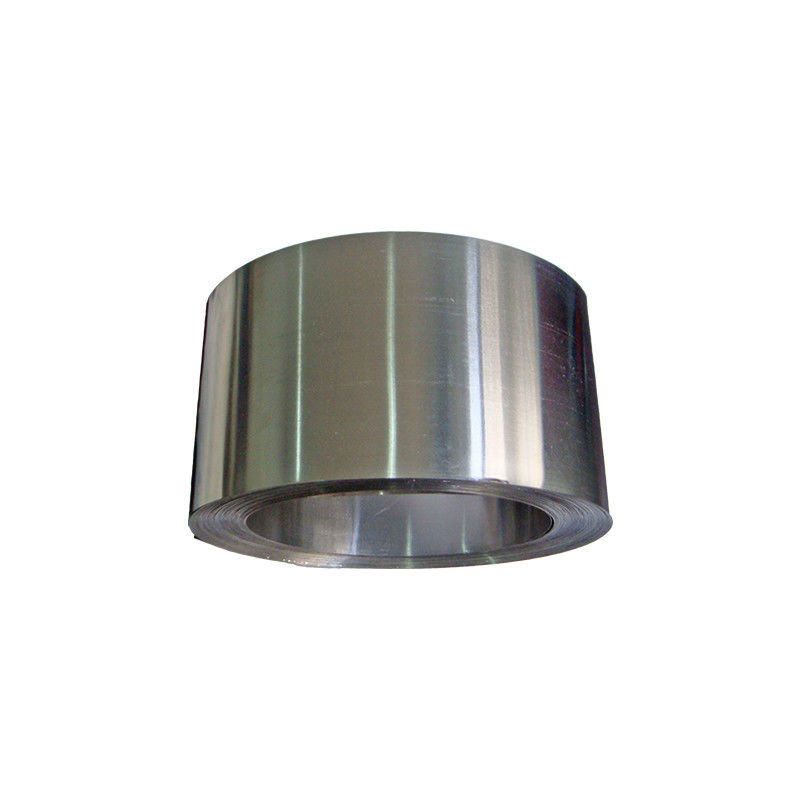

Taśma z miękkich stopów magnetycznych 1j85 / E11c / Ni80mo5 / 1j79 / Mu 80 Permalloy for Core Transformer
Permalloy
Permalloy is a nickel-iron, soft magnetic alloy containing 80% nickel. Permalloy to miękko-niklowy stop niklowo-żelazowy zawierający 80% niklu. Mainly used in two areas, for energy conversion and information processing Stosowany głównie w dwóch obszarach, do przetwarzania energii i przetwarzania informacji
In the power industry, mainly in the high magnetic field has a high magnetic induction and low core loss of the alloy. W energetyce, głównie w dużym polu magnetycznym, charakteryzuje się wysoką indukcją magnetyczną i niską utratą rdzenia stopu. In the electronics industry, mainly at low or medium alloy having a high magnetic permeability and low coercive force. W przemyśle elektronicznym, głównie o niskim lub średnim stopie, o wysokiej przenikalności magnetycznej i niskiej sile koercji. At high frequencies shall be made on a thin strip or alloy higher resistivity. Przy wysokich częstotliwościach należy wykonać cienki pasek lub stop o wyższej rezystywności. Usually with sheet or strip. Zwykle z arkuszem lub paskiem.
Soft magnetic materials in exchange for use, due to the alternating magnetic eddy currents are induced inside the material, resulting in the loss, the smaller the resistance of the alloy, the greater the thickness, the higher the frequency of the alternating magnetic field, eddy current losses greater, magnetic reduce more. Miękkie materiały magnetyczne w zamian za użycie, ze względu na przemienne prądy magnetyczne wirowe są indukowane wewnątrz materiału, co powoduje utratę, im mniejsza rezystancja stopu, tym większa grubość, tym wyższa częstotliwość przemiennego pola magnetycznego, wirowe większe straty prądu, magnetyczne zmniejszają więcej. For this, the material must be made thinner sheet (tape), and the surface coated with an insulating layer, or the use of certain methods to the surface to form an oxide insulating layer, such alloys commonly used magnesium oxide electrophoresis coating. W tym celu materiał musi być cieńszy arkusz (taśma), a powierzchnia pokryta warstwą izolacyjną, lub zastosowanie pewnych metod na powierzchni, aby utworzyć warstwę izolującą tlenek, takie stopy powszechnie stosuje się powłokę elektroforezy tlenku magnezu.
Stop żelazo-nikiel głównie w przemiennym polu magnetycznym, głównie do jarzma, przekaźnika, małych transformatorów mocy i ekranowanych magnetycznie.
Skład chemiczny
| Kompozycja | % | do | P. | S. | Mn | Si | Ni | Mo | Cu | Fe |
| Zadowolony | min | 0,30 | 0,15 | 77,0 | 4.00 | Bal | ||||
| max | 0,03 | 0,02 | 0,02 | 0,60 | 0,30 | 80,0 | 5,00 | 0,20 |
Właściwości fizyczne
| Gęstość (g / cm3) | 8,74 |
| Współczynnik rozszerzalności liniowej (10-6 ºC-1) | 10,90 ~ 11,20 |
| Rezystywność (μΩ · m) | 0,56 |
| Temperatura Curie (ºC) | 400 |
| Współczynnik magnetostrykcji nasycenia (10-6) | 0,5 |
| Temperatura topnienia (ºC) | - |
Właściwość magnetyczna
| Stopień | Spec | D / mm |
μ0.08 / (mH / m) |
μm / (mH / m) |
bs/ T | H.do/(Jestem) |
| ≥ | ≤ | |||||
| Permalloy | Paski walcowane na zimno | 0,005–0,01 | 20,0 | 87,5 | 0,70 | 4.8 |
| 0,02–0,04 | 22,5 | 100,0 | 0,70 | 3.6 | ||
| 0,05-0,09 | 35,0 | 137,5 | 0,70 | 2.4 | ||
| 0,10–0,19 | 37,5 | 187,5 | 0,70 | 1.6 | ||
| 0,20–0,34 | 50,0 | 225,0 | 0,70 | 1.2 | ||
| 0,35–1,00 | 62,5 | 312,5 | 0,70 | 0,8 | ||
| 1,10–2,50 | 50,0 | 187,5 | 0,70 | 1.2 | ||
| 2,51–3,00 | 43,8 | 150,0 | 0,70 | 1.44 | ||
| Taśma walcowana na gorąco | 3-22 | 37,5 | 125,0 | 0,70 | 1.6 | |
| Bar walcowany na gorąco | 8–100 | 37,5 | 125,0 | 0,70 | 1.6 | |
| Stopień | Spec | δ / mm | 0,1 A / m, μ1/ (mH / m) | |||
| 600Hz | 400 Hz | 1kHz | 10 kHz | |||
| ≥ | ||||||
| Permalloy | Paski walcowane na zimno | 0,02 | - | - | 20,0 | 15 |
| 0,05 | - | - | 31,3 | 11.3 | ||
| 0,10 | - | 31,3 | 25,0 | - | ||
| 0,20 | - | 23,8 | 10,0 | - | ||
| 0,35 | 38 | 12.5 | - | - | ||
Styl zaopatrzenia
| Nazwa stopu | Rodzaj | Wymiar | |
| Permalloy | Drut | D = 0,05 ~ 8 mm | |
| Permalloy | Rozebrać się | W = 5 ~ 1000 mm | T = 0,1 ~ 1,0 mm |
| Permalloy | Folia | W = 10 ~ 100 mm | T = 0,01 ~ 0,1 mm |
| Permalloy | Bar | Dia = 8 ~ 100 mm | L = 50 ~ 1000 mm |
