Szczegóły Produktu
Miejsce pochodzenia: Szanghai Chiny,
Nazwa handlowa: TANKII
Orzecznictwo: ISO SGS
Numer modelu: FeNi50
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negotiable
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 7-15 dni roboczych
Zasady płatności: L / C, T / T, Western Union
Możliwość Supply: 100 ton na miesiąc
Materiał: |
Stop żelaza i niklu |
Dia: |
0,02 mm |
Powierzchnia: |
Jasny / polerowany |
Próba: |
przyjęty |
Kształt: |
Rura / drut / pręt / pasek / płyta / cewka |
Materiał: |
Stop żelaza i niklu |
Dia: |
0,02 mm |
Powierzchnia: |
Jasny / polerowany |
Próba: |
przyjęty |
Kształt: |
Rura / drut / pręt / pasek / płyta / cewka |
Permalloy 1j50 / Ni50 / E11a Wire Precision Alloy FeNi50 50H
Marka: 1J50
Klasyfikacja: Stopy precyzyjne miękkie magnetyczne
Suplement: stop ma wysoką przepuszczalność i niską indukcję nasycenia technicznego
Zastosowanie: Do rdzeni między lampą a małymi transformatorami mocy, dławikami, przekaźnikami i częściami obwodów magnetycznych pracujących przy podwyższonych indukcjach bez obciążenia lub małego obciążenia
Skład chemiczny w% 1J50
Ni 49–50,5% |
Fe 48,33-50,55% |
do 0,03% |
Si 0,15 - 0,3% |
Mn 0,3 - 0,6% |
S. o 0,02% |
P. 0,02% |
Mo - |
Ti - |
Glin - |
Cu 0,2% |
Podstawowe stałe fizyczne i właściwości mechaniczne stopu:
Gęstość: γ = 8,2 g / cm3;
Electric resistivity: ρ = 0,45 ohm mm2 ? Rezystywność elektryczna: ρ = 0,45 oma mm2? / m; / m;
Temperatura punktu Curie: Θs = 500 ° C;
Saturation magnetostriction: λS = 25 ? Magnetostrykcja nasycenia: λS = 25? 106; 106;
Twardość Brinella: 170/130 HB;
Ostateczny: Rm = 780/440 MPa;
Granica plastyczności: σ0,2 = 685/145 MPa;
Moduł sprężystości E = 160 kN / mm2;
Wydłużenie: δ5 = 3/35%;
Kompresja względna: φ = 15/60%.
Właściwości magnetyczne stopu
| Rodzaj | Klasa | Grubość lub średnica, mm | Początkowa przepuszczalność magnetyczna | Maksymalny magnetyczny przepuszczalność |
Siła przymusu | Indukcja techniczna nasycenia | |||
| mH / m | G / E | mH / m | G / E | / | mi | (10-4 G) | |||
| Już nie | Już nie | Nie mniej | |||||||
| paski walcowane na zimno | 1 | 0,05 0,08 |
2,5 |
2000 |
25 |
20000 |
20 |
0,25 |
1,50 |
| 0,10 0,15 |
2,9 |
2300 |
31 |
25000 |
16 |
0,20 |
|||
| 0,20 0,25 0,27 |
3,3 |
2600 |
38 |
30000 |
12 |
0,15 |
|||
| 0,35 0,50 |
3,8 |
3000 |
44 |
35000 |
10 |
0,12 |
|||
| 0,80 1,0 |
3,8 |
3000 |
38 |
30000 |
12 |
0,15 |
|||
| 1,5 2,0 2,5 |
3,5 |
2800 |
31 |
25000 |
13 |
0,16 |
|||
| blachy walcowane na gorąco | 3-22 | 3,1 | 2500 | 25 | 20000 | 24 | 0,30 | ||
| Słupy | 8–100 | 3,1 | 2500 | 25 | 20000 | 24 | 0,30 | ||
| paski walcowane na zimno | 2) | 0,10 0,15 |
3,8 |
3000 |
38 |
30000 |
14 |
0,18 |
|
| 0,20 0,25 |
4,4 |
3500 |
44 |
35000 |
12 |
0,15 |
|||
| 0,35 0,50 |
5,0 |
4000 |
56 |
45000 |
10 |
0,12 |
|||
| 0,80 1,0 |
5,0 |
4000 |
50 |
40000 |
10 |
0,12 |
|||
| 1,5 2,0 |
3,8 |
3000 |
44 |
35000 |
12 |
0,15 |
|||
| paski walcowane na zimno | 3) | 0,05 0,10 0,20 |
12,5 * |
dziesięć tysięcy * |
75 |
60000 |
4,0 |
0,05 |
1,52 |
2. zastosowanie
Stosuje się go głównie w małych transformatorach, transformatorach impulsowych, przekaźnikach, transformatorze, wzmacniaczu magnetycznym, sprzęgle elektromagnetycznym, rdzeniu reaktora i ekranowaniu magnetycznym, które działają na osłabienie magnetycznego lub wtórnego pola magnetycznego.
3. cechy
1). Niska koercja i utrata histerezy magnetycznej;
2). Wysoka rezystywność i niska strata prądu;
3). Wysoka początkowa przenikalność magnetyczna i maksymalna przenikalność magnetyczna;
4). Gęstość strumienia magnetycznego o wysokim nasyceniu;
4. Szczegóły pakowania

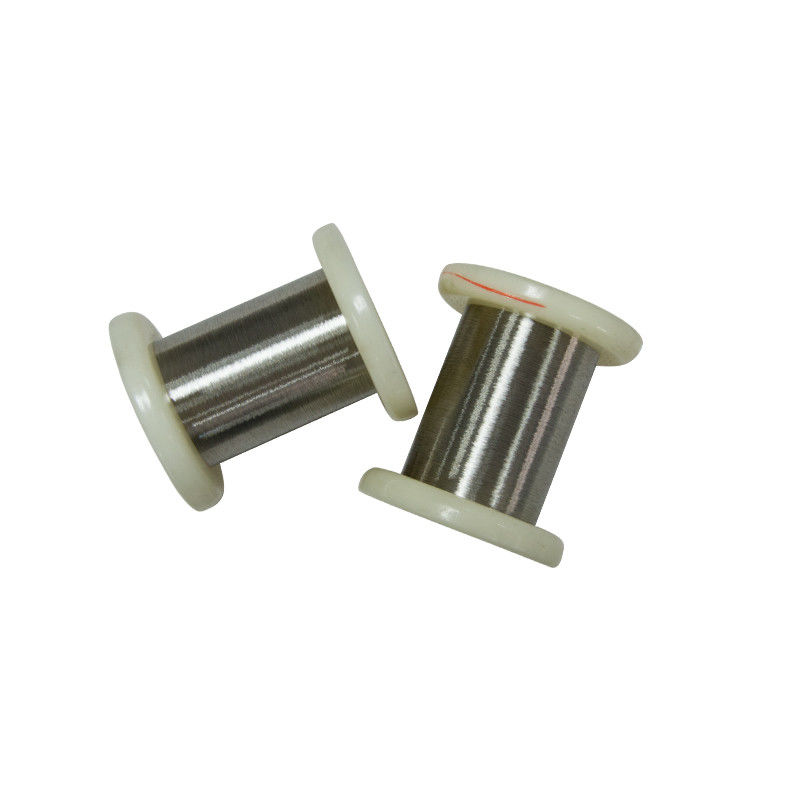

1). 1). Coil (plastic spool) + compressed ply-wooden case + pallet Cewka (szpula z tworzywa sztucznego) + ściśnięta drewniana obudowa + paleta
2). 2). Coil (plastic spool) + carton + pallet Cewka (szpula z tworzywa sztucznego) + karton + paleta
