Grubość 0,05 mm Nicr Alloy, pasek ze stopu Karma Nichrome do tensometrów

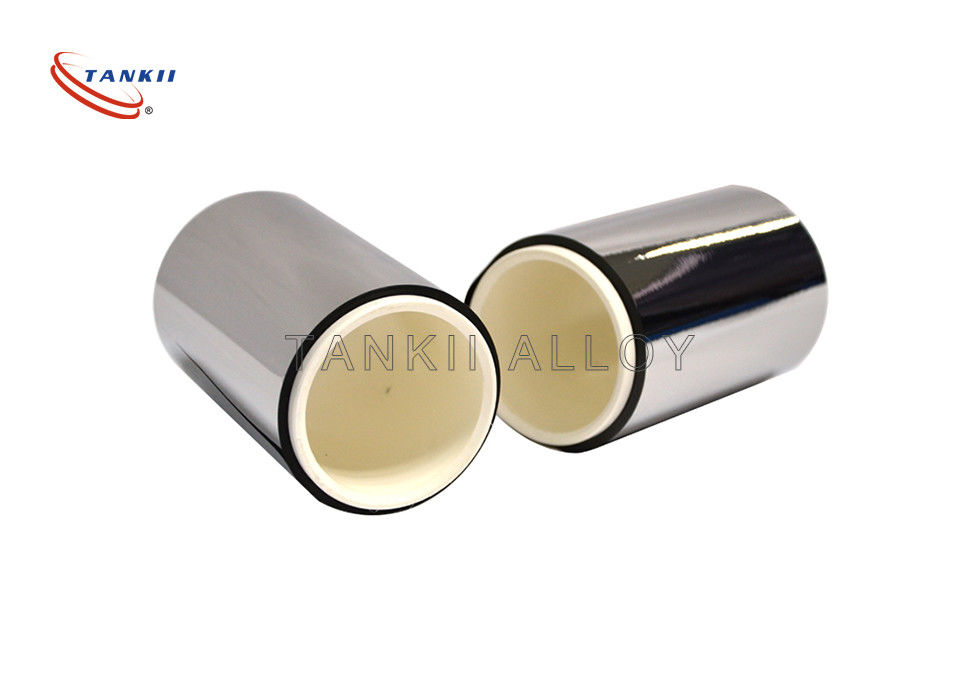

Taśma z folii aluminiowej Karma Nichrom o grubości 0,05 mm do tensometrów

Nichrom, niemagnetyczny stop niklu i chromu 80/20, jest najczęściej stosowanym drutem oporowym do celów grzewczych, ponieważ ma wysoką rezystywność i odporność na utlenianie w wysokich temperaturach.Kiedy jest używany jako element grzejny, drut oporowy jest zwykle nawijany w cewki.Jedną z trudności w stosowaniu drutu nichromowego jest to, że zwykły lut elektryczny na bazie cyny nie będzie się z nim wiązał, więc połączenia z zasilaniem elektrycznym należy wykonywać innymi metodami, takimi jak złącza zaciskane lub zaciski śrubowe.

Kanthal (Alloy 875/815), rodzina stopów żelazowo-chromowo-aluminiowych (FeCrAl) stosowanych w szerokim zakresie zastosowań wysokotemperaturowych.

Constantan [Cu55Ni45] ma niskotemperaturowy współczynnik rezystywności i jako stop miedzi jest łatwy w lutowaniu.Inne stopy o stałej oporności obejmują manganinę [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] i Evanohm.

Rodzina stopów niklowo-chromowych Evanohm [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si] charakteryzuje się wysoką rezystancją, niskim współczynnikiem oporu temperaturowego, niską siłą elektromotoryczną (potencjał Galvaniego) w kontakcie z miedzią, wysoką wytrzymałością na rozciąganie, a także bardzo stabilną pod względem do obróbki cieplnej.

Balco [Ni70Fe30] i podobne stopy mają bardzo wysoki, ale bardziej liniowy współczynnik temperaturowy rezystywności, dzięki czemu nadają się do wykrywania elementów.

Wiele pierwiastków i stopów zostało wykorzystanych jako drut oporowy do specjalnych celów.Poniższa tabela przedstawia rezystywność niektórych popularnych materiałów.Oporność właściwa amorficznego węgla w rzeczywistości mieści się w zakresie 3,8 - 4,1 × 10-6 Ω m.

Tensometr (również tensometr orkiszowy) to urządzenie służące do pomiaru naprężenia obiektu.Wynaleziony przez Edwarda E. Simmonsa i Arthura C. Ruge'a w 1938 roku, najpopularniejszy typ tensometru składa się z izolującego, elastycznego podłoża, na którym znajduje się wzór z metalowej folii.Miernik mocuje się do przedmiotu za pomocą odpowiedniego kleju, takiego jak cyjanoakrylan.Gdy przedmiot jest zdeformowany, folia ulega deformacji, powodując zmianę jej oporu elektrycznego.Ta zmiana rezystancji, zwykle mierzona za pomocą mostka Wheatstone'a, jest związana z odkształceniem wielkością znaną jako współczynnik grubości.

Tensometr wykorzystuje właściwości fizyczne przewodnictwa elektrycznego i jego zależność od geometrii przewodnika.Kiedy przewodnik elektryczny jest rozciągany w granicach swojej elastyczności, tak że nie pęka ani nie odkształca się trwale, staje się węższy i dłuższy, co zwiększa jego rezystancję elektryczną od końca do końca.I odwrotnie, gdy przewodnik jest ściskany tak, że nie wygina się, rozszerza się i skraca, co zmniejsza jego rezystancję elektryczną od końca do końca.Ze zmierzonej rezystancji elektrycznej tensometru można wywnioskować wielkość indukowanego naprężenia.

Typowy tensometr układa długi, cienki przewodzący pasek w zygzakowaty wzór równoległych linii.Nie zwiększa to czułości, ponieważ procentowa zmiana oporu dla danego odkształcenia dla całego zygzaka jest taka sama jak dla każdego pojedynczego śladu.Pojedyncza ścieżka liniowa musiałaby być wyjątkowo cienka, a tym samym narażona na przegrzanie (co zmieniłoby jej rezystancję i spowodowałoby jej rozszerzenie) lub musiałaby pracować przy znacznie niższym napięciu, co utrudniłoby dokładny pomiar zmian rezystancji.
