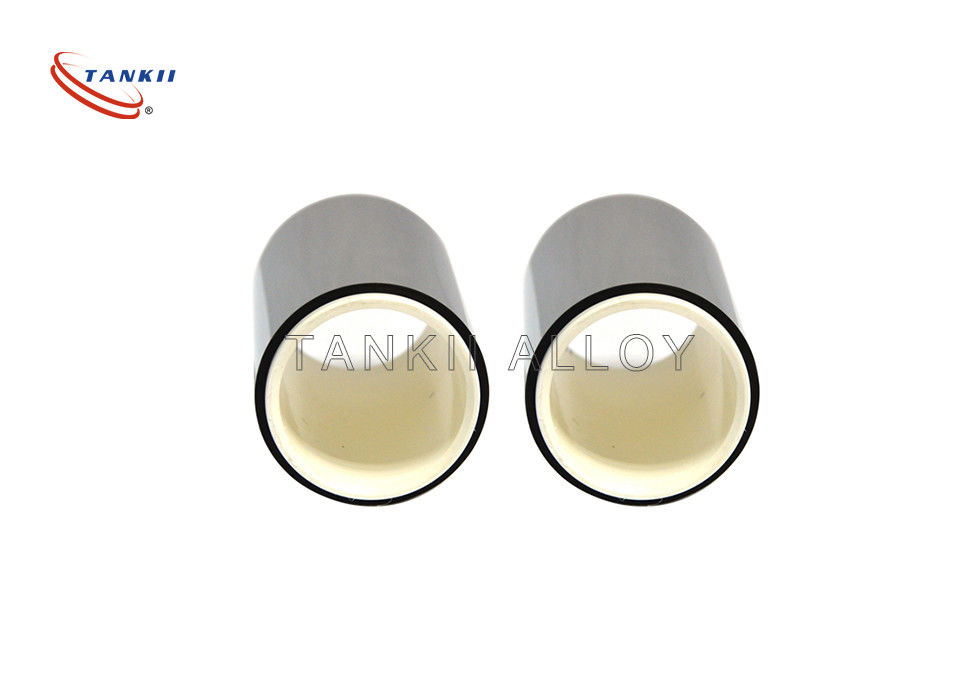

6J22 Folia / taśma / taśma o trwałej rezystancji Evanohm do zastosowania w tensometrze

6J22 Evanohm Stabilna folia / taśma / taśma oporowa do stosowania w mierniku naprężeń

Nichrom, niemagnetyczny stop niklu i chromu 80/20, jest najczęściej stosowanym drutem oporowym do celów grzewczych, ponieważ ma wysoką rezystywność i odporność na utlenianie w wysokich temperaturach.Kiedy jest używany jako element grzejny, drut oporowy jest zwykle nawijany w cewki.Jedną z trudności w stosowaniu drutu nichromowego jest to, że zwykły lut elektryczny na bazie cyny nie będzie się z nim wiązał, więc połączenia z zasilaniem elektrycznym należy wykonywać innymi metodami, takimi jak złącza zaciskane lub zaciski śrubowe.

Kanthal (Alloy 875/815), rodzina stopów żelazowo-chromowo-aluminiowych (FeCrAl) stosowanych w szerokim zakresie zastosowań wysokotemperaturowych.

Constantan [Cu55Ni45] ma niskotemperaturowy współczynnik rezystywności i jako stop miedzi jest łatwy w lutowaniu.Inne stopy o stałej oporności obejmują manganinę [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] i Evanohm.

Rodzina stopów niklowo-chromowych Evanohm [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si] charakteryzuje się wysoką rezystancją, niskim współczynnikiem oporu temperaturowego, niską siłą elektromotoryczną (potencjał Galvaniego) w kontakcie z miedzią, wysoką wytrzymałością na rozciąganie, a także bardzo stabilną pod względem do obróbki cieplnej.

Balco [Ni70Fe30] i podobne stopy mają bardzo wysoki, ale bardziej liniowy współczynnik temperaturowy rezystywności, dzięki czemu nadają się do wykrywania elementów.

Wiele pierwiastków i stopów zostało wykorzystanych jako drut oporowy do specjalnych celów.Poniższa tabela przedstawia rezystywność niektórych popularnych materiałów.Oporność właściwa amorficznego węgla w rzeczywistości mieści się w zakresie 3,8 - 4,1 × 10-6 Ω m.

Tensometr (również tensometr orkiszowy) to urządzenie służące do pomiaru naprężenia obiektu.Wynaleziony przez Edwarda E. Simmonsa i Arthura C. Ruge'a w 1938 roku, najpopularniejszy typ tensometru składa się z izolującego, elastycznego podłoża, na którym znajduje się wzór z metalowej folii.Miernik mocuje się do przedmiotu za pomocą odpowiedniego kleju, takiego jak cyjanoakrylan.Gdy przedmiot jest zdeformowany, folia ulega deformacji, powodując zmianę jej oporu elektrycznego.Ta zmiana rezystancji, zwykle mierzona za pomocą mostka Wheatstone'a, jest związana z odkształceniem wielkością znaną jako współczynnik grubości.

Praktyka tensometru:

Napięcie wzbudzenia jest przykładane do przewodów wejściowych sieci mierników, a odczyt napięcia jest pobierany z przewodów wyjściowych.Typowe napięcia wejściowe to 5 V lub 12 V, a typowe odczyty wyjściowe są w miliwoltach.

Tensometry foliowe są używane w wielu sytuacjach.Różne aplikacje nakładają różne wymagania na miernik.W większości przypadków orientacja tensometru jest znacząca.

Wskaźniki dołączone do ogniwo obciążnikowenormalnie miałby pozostać stabilny przez okres lat, jeśli nie dziesięcioleci;podczas gdy te używane do mierzenia odpowiedzi w eksperymencie dynamicznym mogą wymagać jedynie pozostania przyczepionych do obiektu przez kilka dni, zasilania energią przez mniej niż godzinę i działania przez mniej niż sekundę.

Tensometry są mocowane do podłoża za pomocą specjalnego kleju.Rodzaj kleju zależy od wymaganej żywotności układu pomiarowego.Do pomiarów krótkoterminowych (do kilku tygodni) odpowiedni jest klej cyjanoakrylowy, do długotrwałego montażu wymagany jest klej epoksydowy.Zwykle klej epoksydowy wymaga utwardzania w wysokiej temperaturze (około 80-100 ° C).Niezwykle ważne jest przygotowanie powierzchni, na którą ma zostać przyklejony tensometr.Powierzchnię należy wygładzić (np. Bardzo drobnym papierem ściernym), odolejić rozpuszczalnikami, następnie usunąć ślady rozpuszczalnika i natychmiast po tym przykleić tensometr, aby uniknąć utleniania lub zanieczyszczenia przygotowanego obszaru.Jeśli te kroki nie zostaną wykonane, wiązanie tensometru z powierzchnią może być niewiarygodne i mogą wystąpić nieprzewidywalne błędy pomiaru.

Technologia oparta na tensometrach jest powszechnie stosowana w produkcji czujniki ciśnienia.Manometry używane w samych czujnikach ciśnienia są zwykle wykonane z krzemu, polikrzemu, folii metalowej, grubej i klejonej.
