Szczegóły Produktu
Miejsce pochodzenia: SZANGHAI CHINY
Nazwa handlowa: TANKII
Orzecznictwo: ISO9001: 2015
Numer modelu: 1Cr13Al4
Warunki płatności i wysyłki
Minimalne zamówienie: 20 kg
Cena: Negotiation
Szczegóły pakowania: Szpula, karton, obudowa z tworzywa sztucznego według potrzeb klientów
Czas dostawy: 15-30 dni
Zasady płatności: L / C, T / T, Western Union, Paypal
Możliwość Supply: 100 + TON + MIESIĄC
Materiał: |
FeCrAl |
Powierzchnia: |
Jasne, gładkie, czyszczące |
Gęstość: |
7,4 g / cm3 |
Wydłużenie: |
16% JPY |
Twardość: |
200-260 |
Grubość: |
zgodnie z wymaganiami klientów |
Materiał: |
FeCrAl |
Powierzchnia: |
Jasne, gładkie, czyszczące |
Gęstość: |
7,4 g / cm3 |
Wydłużenie: |
16% JPY |
Twardość: |
200-260 |
Grubość: |
zgodnie z wymaganiami klientów |

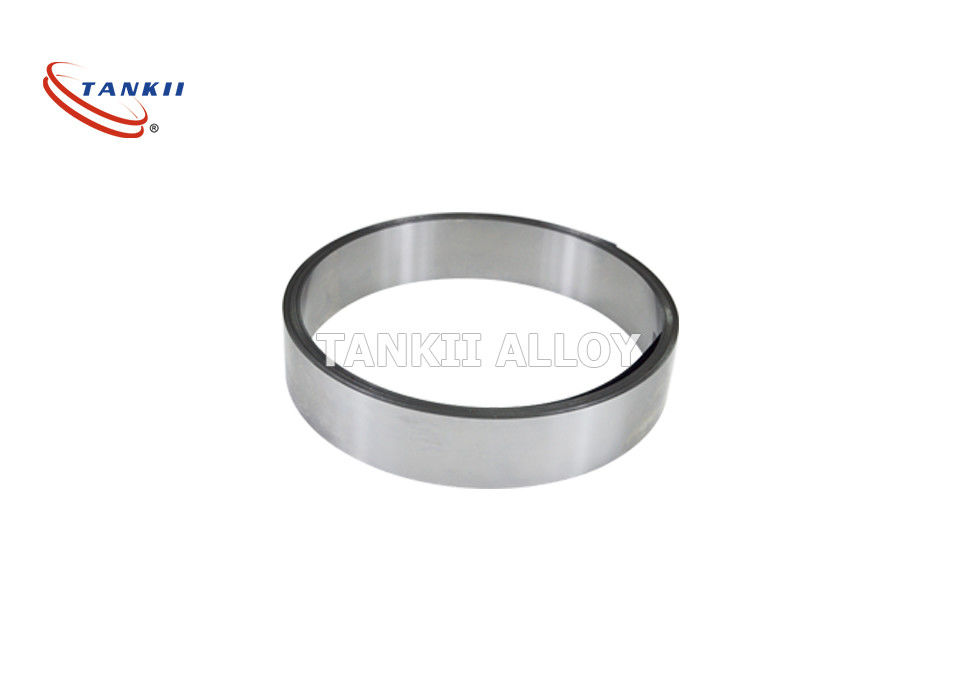

Jasny płaski pasek / szeroki pasek ze stopu FeCrAl 1Cr13Al4 do użytku z rezystorami
Stopy kału i stopy niklowo-chromowe zostały wybrane jako materiał rezystancyjny dla rezystorów osadzonych, ponieważ stopy niklowo-chromowe mają wysoką rezystywność elektryczną, która jest szeroko stosowana w rezystorach cienkowarstwowych [1, 2].Odporność na arkusz folii ze stopu niklowo-chromowego zawierającej 20% chromu może sięgać nawet 2-3 kiloomów i nadal zapewniać dobrą stabilność.Współczynnik temperaturowy 1 oporu (TCR) dla stopu niklowo-chromowego luzem wynosi około 110 ppm / ° C.Dzięki stopowaniu niewielkiej ilości krzemu i aluminium z niklem i chromem, stabilność temperatury jest dodatkowo poprawiona.
Podanie:
Rezystory osadzone w drukowanej płytce okablowania umożliwią miniaturyzację pakietów o większej niezawodności i lepszych parametrach elektrycznych.Zintegrowanie funkcji rezystora z podłożem laminowanym uwalnia powierzchnię PWB zużywaną przez dyskretne komponenty, umożliwiając zwiększenie funkcjonalności urządzenia poprzez umieszczenie bardziej aktywnych komponentów.Stopy niklowo-chromowe charakteryzują się wysoką rezystywnością elektryczną, co czyni je praktycznymi do wykorzystania w różnych zastosowaniach.Nikiel i chrom są stapiane z krzemem i aluminium, aby poprawić stabilność temperatury i obniżyć współczynnik oporu cieplnego.Cienkowarstwowa warstwa rezystancyjna oparta na stopach niklowo-chromowych została osadzona w sposób ciągły na rolkach folii miedzianej, aby utworzyć materiał do zastosowań w rezystorach osadzonych.Cienkowarstwowa warstwa rezystancyjna umieszczona pomiędzy miedzią a laminatem może być selektywnie wytrawiona w celu utworzenia dyskretnych rezystorów.Chemikalia do trawienia są powszechne w procesach produkcji PWB.Kontrolując grubość stopów, wartości rezystancji blachy od 25 do 250 omów / m2.otrzymuje.W artykule zostaną porównane dwa materiały niklowo-chromowe pod względem metod ich trawienia, jednorodności, mocy, właściwości termicznych, adhezji i rozdzielczości trawienia.
| Nazwa handlowa | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Główny skład chemiczny% | Cr | 12,0-15,0 | 23,0-26,0 | 19,0-22,0 | 22,5-24,5 | 18,0-21,0 | 21,0-23,0 | 26,5-27,8 |
| Glin | 4,0-6,0 | 4,5-6,5 | 5,0-7,0 | 4,2-5,0 | 3.0-4.2 | 5,0-7,0 | 6,0-7,0 | |
| RE | dogodny ilość |
dogodny ilość |
dogodny ilość |
dogodny ilość |
dogodny ilość |
dogodny ilość |
dogodny ilość |
|
| Fe | Odpoczynek | Odpoczynek | Odpoczynek | Odpoczynek | Odpoczynek | Odpoczynek | Odpoczynek | |
| Nb0.5 | Mo 1,8-2,2 | |||||||
| Max. Ciągłe temp. pracy element (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Oporność μΩ.m, 20ºC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| Gęstość (g / cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| Termiczny przewodność KJ / mhºC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| Współczynnik rozbudowa linii α × 10-6 / ºC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| Temperatura topnienia ° C | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Wytrzymałość na rozciąganie Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Wydłużenie przy pęknięcie% |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
| Odmiana powierzchnia % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Powtórz gięcie częstotliwość (F / R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
| Twardość (HB) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Mikrograficzne Struktura |
Ferryt | Ferryt | Ferryt | Ferryt | Ferryt | Ferryt | Ferryt | |
| Magnetyczny nieruchomości |
Magnetyczny | Magnetyczny | Magnetyczny | Magnetyczny | Magnetyczny | Magnetyczny | Magnetyczny | |
