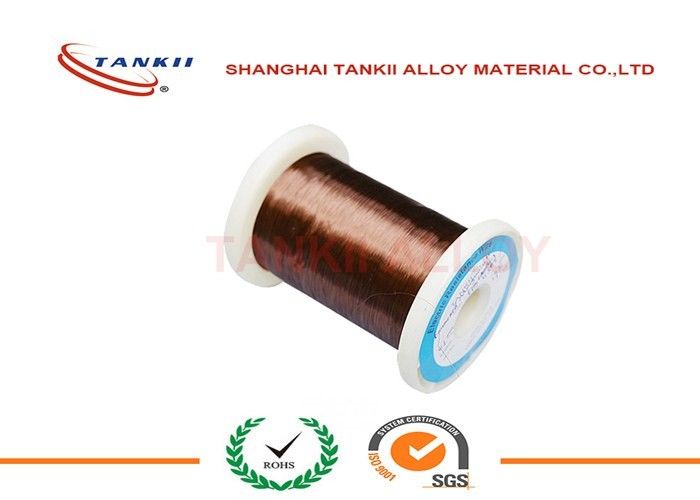

Szczegóły Produktu:
|
| Numer modelu: | : constantan i manganin | Materiał przewodnika: | : CuNiMn |
|---|---|---|---|
| Typ przewodnika: | : Solidny | Materiał izolacyjny: | : odsłonić |
| Serii: | : CuNi (1,2,6,8,10,14,19,23) | aplikacji: | : Opór |
| Atrakcja: | stop miedzi i niklu,stop miedzi i niklu |
||
Opis produktu
Constantan i Manganin to stop miedziowo-niklowy, który zawiera określone niewielkie ilości dodatkowych pierwiastków w celu uzyskania dokładnych wartości współczynnika temperaturowego rezystywności. Dokładna kontrola procesów topienia i konwersji prowadzi do bardzo niskiego poziomu porów w ultra-cienkich grubościach. Stop jest szeroko stosowany w przypadku rezystorów foliowych i czujników tensometrycznych.
Constantan
Zawartość chemiczna,%
Ni | Mn | Fe | Si | Cu | Inny | Dyrektywa ROHS | |||
Płyta CD | Pb | Hg | Cr | ||||||
44 | 1,50% | 0,5 | - | Bal | - | ND | ND | ND | ND |
Właściwości mechaniczne
Maks. Ciągła temp. Serwisowa | 400 ℃ |
Rezystancja przy 20 ℃ | 0,49 ± 5% oma mm2 / m |
Gęstość | 8,9 g / cm3 |
Przewodność cieplna | -6 (Max) |
Temperatura topnienia | 1280 ℃ |
Wytrzymałość na rozciąganie, N / mm2 wyżarzona, miękka | 340 ~ 535 Mpa |
Wytrzymałość na rozciąganie, N / mm3 Walcowane na zimno | 680 ~ 1070 Mpa |
Wydłużenie (wyżarzanie) | 25% (Min) |
Wydłużenie (walcowane na zimno) | ≥ Min.) 2% (Min) |
EMF vs Cu, μV / ºC (0 ~ 100ºC) | -43 |
Struktura mikrograficzna | austenit |
Właściwość magnetyczna | Nie |
Manganin
Zawartość chemiczna,%
Ni | Mn | Fe | Si | Cu | Inny | Dyrektywa ROHS | |||
Płyta CD | Pb | Hg | Cr | ||||||
2 ~ 5 | 11 ~ 13 | <0,5 | mikro | Bal | - | ND | ND | ND | ND |
Właściwości mechaniczne
Maks. Ciągła temp. Serwisowa | 0-100 ℃ |
Rezystancja przy 20 ℃ | 0,44 ± 0,04 oma mm2 / m |
Gęstość | 8,4 g / cm3 |
Przewodność cieplna | 40 KJ / m · h · ℃ |
Współczynnik temp. W temp. 20 ºC | 0 ~ 40α × 10 -6 / ºC |
Temperatura topnienia | 1450 ℃ |
Wytrzymałość na rozciąganie (twarde) | 585 Mpa (min) |
Wytrzymałość na rozciąganie, N / mm2 wyżarzona, miękka | 390-535 |
Wydłużenie | 6 ~ 15% |
EMF vs Cu, μV / ºC (0 ~ 100ºC) | 2 (maks.) |
Struktura mikrograficzna | austenit |
Właściwość magnetyczna | nie |
Twardość | 200-260HB |
Struktura mikrograficzna | Ferryt |
Właściwość magnetyczna | Magnetyczny |
Resistance Alloy - Constantan Rozmiary / Temperaturowe możliwości
