Zespół Tankii
Z ponad 20-letnim doświadczeniem w zakresie badań i rozwoju oraz zastosowań w stopów o wysokiej odporności precyzyjnej i materiałów termoaparów, koncentrujemy się na dostarczaniu wysokiej jakości stopów miedzi i niklu do komponentów elektronicznych,czujniki temperaturyW ramach bliskiej współpracy z setkami producentów i użytkowników końcowych na całym świecieZintegrowaliśmy naukę o materiałach z rzeczywistymi warunkami eksploatacji, aby zapewnić stabilne, długoterminową wartość dla naszych klientów.
Jako podstawowy materiał do precyzyjnych rezystorów, termoparów i komponentów odpornych na korozję, właściwości stopu miedzi-niklu (przewod kopro-niklu) bezpośrednio określają:
Stabilność temperatury oporu (niskotemperaturowy współczynnik oporu, TCR)
Dokładność i spójność siły termoelektromotywnej (EMF)
Żywotność przeciw korozji wodą morską i naprężeniem
Poziom wydajności podczas obróbki i spawania
Długoterminowa niezawodność produktu końcowego
Jako specjalistyczny producent i dostawca rozwiązań dla stopów miedzi i niklu od ponad 20 lat, obsługujemy producentów czujników, firmy zajmujące się przyrządami, producentów wyposażenia morskiego,i wytwórców wymienników ciepłaW niniejszym przewodniku wyjaśniono nie tylko, które stopień miedzi i niklu najlepiej pasuje do Twojej aplikacji, ale także przeanalizowano kluczowe punkty decyzyjne z punktu widzenia zakupów wielkościowych i spójności łańcucha dostaw.
Dlaczego wybór odpowiedniego stopów miedzi i niklu jest kluczowy
Stopy miedzi i niklu wykorzystywane są w dziedzinie elektrotechniki, elektroniki, termoterapii i inżynierii morskiej, a wymagania różnią się znacznie w zależności od zastosowania.Kwalifikowany materiał miedziano-niklowy musi jednocześnie spełniać następujące wymagania::
Stabilny współczynnik temperatury oporu (TCR): W przypadku precyzyjnych rezystorów TCR powinien być bliski zera (np. manganina).
Wysoka stabilność termoelektryczna: W przypadku przewodów przedłużających termopar odchylenie pola elektromagnetycznego w stosunku do miedzi musi wynosić kilkadziesiąt mikrovoltów.
Doskonała odporność na korozję: W przypadku rurociągów z wodą morską niezbędna jest odporność na korozję przez klor-
Dobry sposób obróbki i spawalności: Łatwo przekształcać się w rezystory, łącza spawalnicze lub wytwarzać w rury.
Nieprawidłowy wybór lub niewłaściwa kontrola jakości może prowadzić do zaburzeń w precyzyjnych źródłach zasilania, błędów pomiaru temperatury, perforacji i wycieków rurociągów do wody morskiej, a nawet całkowitej awarii systemu.

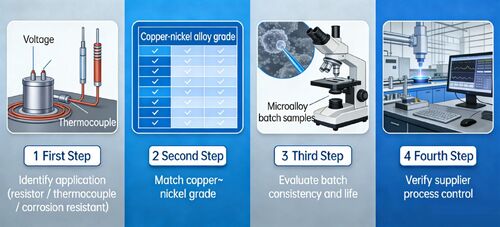

Logiczne ramy wyboru: zidentyfikowanie zastosowania (rezystor / termoelement / odporny na korozję) → dopasowanie klasy miedzi-niklu → ocena spójności partii i jej trwałości → weryfikacja kontroli procesu dostawcy
Które stopy miedzi i niklu są najlepsze do zastosowania?
Stopy o wysokiej wytrzymałości precyzyjnej ¥ Constantan i Manganin
Constantan (CuNi40, CuNi44)
Zawartość niklu ~40-44%, typowa klasa: CuNi44
Charakterystyka: Wysoka rezystywność (~ 0,49 Ω·mm2/m), TCR można skompensować do poziomu bliskiego zera w szerokim zakresie temperatur, wysokie i liniowe EMF w stosunku do miedzi.
Zastosowania: Precyzyjne rezystory zwojowe, mierniki naprężenia, przewody przedłużające termopary (sparowane z miedzią lub żelazem).
Kluczowe wskaźniki: stabilność pola elektromagnetycznego, jednolitość TCR, odporność na utlenianie.

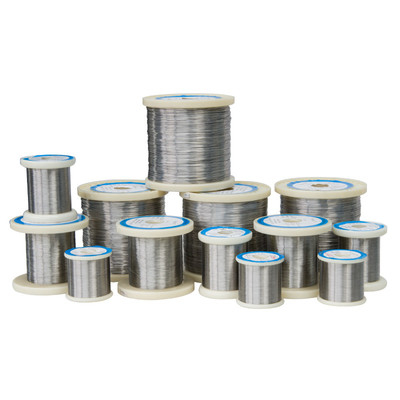

Mangan (CuMn12, CuMn3)
Około 12% manganu, z niewielką ilością niklu.
Charakterystyka: Bardzo niski TCR (± 10 ppm/K), bardzo niski EMF w stosunku do miedzi.
Zastosowania: Standardowe rezystory, szunty prądu, precyzyjne przyrządy pomiarowe.
Uwaga: wrażliwe na naprężenie termiczne; szczególna ostrożność jest wymagana podczas lutowania.

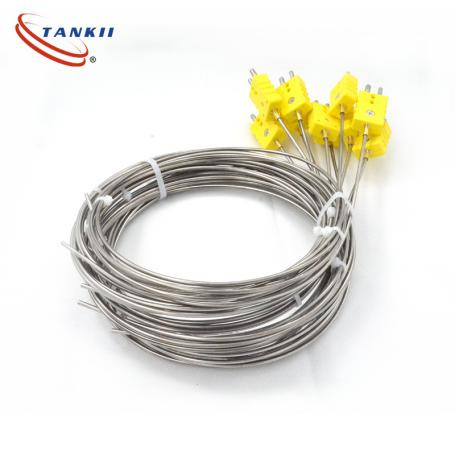

Miedź-nikel w klasie termoparów ️ Stopy rozszerzające
Używane do rozszerzania sygnałów termoparów.
W przypadku termoparów typu K: CuNi22 (KPX, KNX)
W przypadku typu E/J: CuNi45
Wymóg podstawowy: Powyżej 0-100°C lub 0-150°C pole elektromagnetyczne musi odpowiadać właściwościom odpowiedniej termopary z błędem ≤ ±30 μV.
Miedź-nikel odporny na korozję Kupronikel (CuNi10, CuNi30)
CuNi10 (B10) : 10% niklu, 1% żelaza. Doskonała odporność na korozję w wodzie morskiej; stosowana w kondensatorach morskich i wymiennikach ciepła.
CuNi30 (B30) : 30% niklu, 0,5-1% żelaza. Używane do szybkich rur do wody morskiej i rurociągów platform morskich.
Charakterystyka: Nikel poprawia stabilność pasywnej folii; żelazo hamuje tworzenie otworów.
Kluczowe wskaźniki: wielkość ziarna, głębokość wyczerpania niklu, odporność na korozję strefy dotkniętej ciepłem po spawaniu.
Miedź-nikel o niskiej rezystywności Kable grzewcze i rezystory specjalne
Zawartość niklu 2-6%, niższa rezystywność; stosowane do ograniczania prądu, kabli grzewczych lub specjalnych cewek.
Analiza materiałów podstawowych: Kompozycja i jednolitość strukturalna są kluczem
W przypadku stopów miedzi i niklu, zwłaszcza ściśle odpornych i drutów termoparów, jednolitość zawartości niklu i kontrola pierwiastków śladowych bezpośrednio określają spójność serii do serii.
Kluczowe punkty kontroli:
Tolerancja zawartości niklu: dla CuNi44 0,5% wahania zawartości niklu zmienia rezystancję o około 1% i może przesunąć pole elektromagnetyczne o ±20 μV. W przypadku objętościowego pozyskiwania tolerancja zawartości niklu musi wynosić ≤ ± 0,3%.
Elementy zanieczyszczeń: Żelazo (Fe), mangan (Mn) i kobalt (Co) znacząco wpływają na EMF i TCR. Na przykład Fe w CuNi44 przekraczający 0,1% może powodować drywat EMF. Ślady żelaza w manganinie zwiększają TCR.
Zawartość tlenu: wysoki poziom tlenu prowadzi do wewnętrznych włączeń tlenowych, powodujących pęknięcie drutu podczas ciągnięcia lub niestabilnego oporu.
Wielkość ziarna: Cienkie ziarna zwiększają wytrzymałość, ale jednolita struktura ziarna po wyżarzeniu jest niezbędna do ciągłej wydajności.
Z punktu widzenia produkcji, stopienie próżniowe oraz kontrolowane obróbki cieplne stanowią podstawę wysokiej spójności.Każda partia powinna być analizowana spektrometrycznie i testowana pod kątem rezystywności i pola elektromagnetycznego..
Praktyczne wskazówki z naszego doświadczenia produkcyjnego
W ciągu ostatnich 20 lat dostarczyliśmy stopy miedzi i niklu tysiącom użytkowników na całym świecie.
Przypadek 1 ¢ Zmiany serii w przewodzie przedłużającym termopar
Znany producent przyrządów zakupił partię drutu CuNi45 do przedłużania kabla termoparów typu K. Odpowiedzi klientów:kable z różnych partii wykazywały odchylenie wyjściowe do 50 μV przy tym samym źródle temperaturyPrzyczyna główną była słaba kontrola zawartości niklu i brak kontroli pola elektromagnetycznego przez dostawcę.musisz wymagać testowanych w parach raportów o polach elektromagnetycznych, nie tylko zaświadczenia z pracy.
Przypadek 2 - Nieprawidłowość otwierania rury CuNi10 do wody morskiej
W przypadku morskiego wymiennika ciepła wykorzystującego rurę CuNi10 po upływie zaledwie dwóch lat wystąpiło wiele wycieków z otworami.podczas gdy standard wymaga 0Po drugie, w przypadku węgla, żelazo jest niezbędne do tworzenia pasywnej folii odpornej na zanieczyszczenie.należy przeprowadzić badania korozji międzyziarnistej.
Przypadek 3 Odporność po wywijaniu precyzyjnych rezystorów
Po lutowaniu rezystancja zmieniła się o ponad 0,5%, przyczyną była niewystarczająca redukcja pozostałych obciążeń w materiale.Lekcja: Stop miedzi i niklu do uzwojenia powinien być dostarczany w stanie wygrzanej bez obciążenia, a w momencie zamówienia należy przeprowadzić badanie gięcia.
Różnice te są trudne do wykrycia podczas szybkiej inspekcji przychodzącej, ale bezpośrednio określają niezawodność produktu końcowego w rękach klienta.
Perspektywa wydajności: stopienie próżniowe w porównaniu z zwykłym stopieniem dla kryteriów krytycznych
Charakterystyka
Płon próżni / ochronnej atmosfery
Konwencjonalne topienie powietrza
Zawartość gazu (O2, N2)
Bardzo niskie (< 20 ppm)
Wysokie (> 100 ppm)
Włączenia niemetalowe
Niewiele, dobrze.
Wiele, grube
Konsistencja partii EMF
Doskonałe (≤ ± 15 μV)
Słabe (do ±50 μV)
Odporność na korozję (kupronikel)
Jednolite, bez włączenia, zainicjowane odrywanie
Wyższe ryzyko
W przypadku zastosowań termoparów i precyzyjnych rezystorów wymagane jest stopienie próżniowe.
Uważania dotyczące zakupów wielkościowych: perspektywa producenta czujników i instrumentów
Spójność pola elektromagnetycznego w poszczególnych partiachW przypadku przewodów przedłużających termopar i przewodów o precyzyjnym oporze najważniejszym wskaźnikiem jest odchylenie pola elektromagnetycznego od wartości standardowej.
Należy dostarczyć raporty z parami badań EMF dla każdej partii (np. wartość mV w stosunku do czystej miedzi w temperaturze 100 °C).
Gwarantuje się, że w ramach partii zakres PEM wynosi ≤ 20 μV, a między partiami ≤ 30 μV.
Jednorodność TCRW przypadku rezystorów precyzyjnych TCR powinien być bliski zera.i koniec każdej cewki, aby zapewnić, że rezystory zwrotne pozostają stabilne w warunkach zmian temperatury.
Tolerancja wymiarowa i jakość powierzchniTolerancja średnicy drutu (np. ± 0,005 mm) wpływa na odporność na jednostkę długości. Powierzchnia musi być wolna od zadrapań, skał oksydu lub pozostałości smaru,które mogą mieć wpływ na lutowanie lub powłokę izolacyjną.
Śledzenie jakościDo każdej partii stopów miedzi i niklu należy dołączyć oryginalne sprawozdanie z badań młyńskich (MTR), zawierające: zawartość kluczowych pierwiastków (Ni, Mn, Fe), rezystywność, wytrzymałość na rozciąganie, wydłużenie orazw stosownych przypadkachWspierane jest ponowne testowanie przez stronę trzecią.
Perspektywa całkowitych kosztów posiadania (TCO)
W przypadku firm produkujących czujniki i urządzenia, koszt materiału ze stopu miedzi-niklu wynosi zaledwie niewielki ułamek ceny produktu końcowego, ale straty spowodowane niską jakością mogą być ogromne.
TCO = Cena materiału + złom podczas nawijania / lutowania + koszty kalibracji + rekompensata za awarię pola
Przykładowo, stosowanie drutu Constantan o niskiej jakości może prowadzić do wyższej niż dopuszczalna odporności po nawijaniu, wymagającej ponownej obróbki.Albo cała partia termoparów może zostać obniżona z powodu nadmiernego odchylenia EMFTe ukryte koszty często znacznie przewyższają kilka zaoszczędzonych RMB za kilogram.
Jak prawidłowo projektować i używać stopów miedzi i niklu
Określ wymagania dotyczące wydajności
Zastosowanie rezystora: wymóg TCR? tolerancja rezystora?
Zastosowanie termoparów: zakres temperatury roboczej?
Zastosowanie do korozji: prędkość wody morskiej? temperatura? spawanie?
Wybór właściwej klasy i temperatury
Z wygranej (miękkiej): do owijania lub plecania.
Połowa twarda: dla części strukturalnych wymagających pewnej wytrzymałości.
Odciągające od naprężenia: do odporników precyzyjnych w celu zapobiegania zmianie kształtu po lutowaniu.
Środki ostrożności
Utrzymuj jednolite napięcie podczas uzwojenia, aby uniknąć lokalnego rozciągania, które zmienia opór.
Lutowanie: miedź-nikel może być lutowana lub spawana w miejscu.
Grzewanie: Jeżeli części zatwardziałe wymagają grzewania, należy wykonywać je w ochronnej atmosferze, aby zapobiec utlenianiu.
Kontrola jakości
Inspekcja przychodząca w poszczególnych partiach: kontrola odporności i pola elektromagnetycznego.
W przypadku rur/barów z miedzianiklu należy przeprowadzić badania korozji międzyziarnistej.
Miedź-nikel w porównaniu z innymi materiałami o wysokiej odporności precyzyjnej / materiałami termoparów
Materiał
Zalety
Ograniczenia
Typowe zastosowania
Constantan (CuNi44)
Blisko zerowa TCR, wysokie pola elektromagnetyczne w porównaniu z miedzią, umiarkowane koszty
EMF vs miedź nie jest idealnie liniowa
Pozostałe urządzenia elektryczne
Mangan (CuMn12)
Bardzo niskie TCR, bardzo niskie EMF vs miedź
Wrażliwość na naprężenie cieplne, nieco gorsza spawalność
Standardowe rezystory, szonty

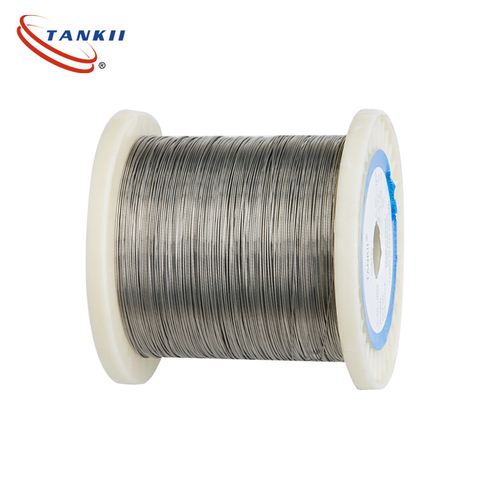

Czysty nikel
Dobra wytrzymałość na wysoką temperaturę
Niższa odporność, wysoki koszt
Pozostałe urządzenia elektryczne

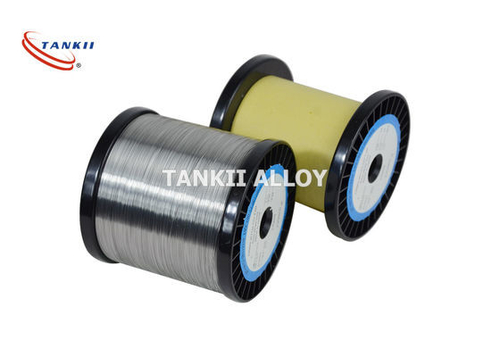

Niquel-chrom
Odporność na utlenianie w wysokiej temperaturze
Wyższy TCR
Elementy grzejące
W przypadku większości zastosowań w zakresie pomiarów precyzyjnych i kompensacji temperatury stopy miedzi i niklu pozostają najbardziej opłacalnym wyborem.
Co naprawdę cenią użytkownicy przemysłowi i specjaliści w zakresie zamówień publicznych
Na podstawie długoterminowych obserwacji, profesjonalni nabywcy czujników, instrumentów i wyposażenia morskiego zazwyczaj priorytetowo oceniają:
Wyraźne oznaczenie stopów i zgodność z normami (ASTM B267, GB/T 5231 lub IEC 60584‐3)
Raporty o polach elektromagnetycznych testowane w parach i dane TCR
Dowody zgodności serii z serią (CpK ≥ 1,33)
W pełni identyfikowalne MTR
Wsparcie techniczne (analiza awarii, doradztwo w zakresie lutowania)
Niezawodne terminy dostawy (unikanie przestojów linii produkcyjnych)
Spójność i przewidywalność są prawie zawsze cenniejsze niż najniższa możliwa cena.
Podsumowanie
Wybór odpowiedniego stopu miedzi-niklu ma bezpośredni wpływ na:
Dokładność pomiaru i stabilność rezystorów / czujników
Integralność pomiarów temperatury układów termoaparów
Żywotność i bezpieczeństwo rurociągów do wody morskiej
Wydajność produkcji i koszty kalibracji
Zaufanie klientów i reputacja marki
W przypadku firm zajmujących się precyzyjnymi przyrządami i inżynierią morską, jakość produktu opiera się na czystości i poziomie kontroli procesu stopów miedzi i niklu.
W przypadku pozyskiwania w ilości, ocena procesu topienia dostawcy, spójność partii,i pełna identyfikowalność zapewniają znacznie jaśniejszy obraz prawdziwej wartości niż koncentracja się na samej cenie za kilogram.
Skontaktuj się z fabryką: east@tankii.com Wniosek o wsparcie
Potrzebujesz eksperckiej porady w zakresie wyboru odpowiedniego stopów miedzi i niklu do zastosowania w precyzyjnym rezystorze, termoaparcie lub zastosowaniach z żreniem wodą morską?
Skontaktuj się z nami, aby poprosić o kopię "Tablicy parametrów kluczowych właściwości stopu miedzi-niklu" oraz o bezpłatną konsultację techniczną.
Czytaj więcej
Twoja wiadomość musi mieć od 20 do 3000 znaków!
