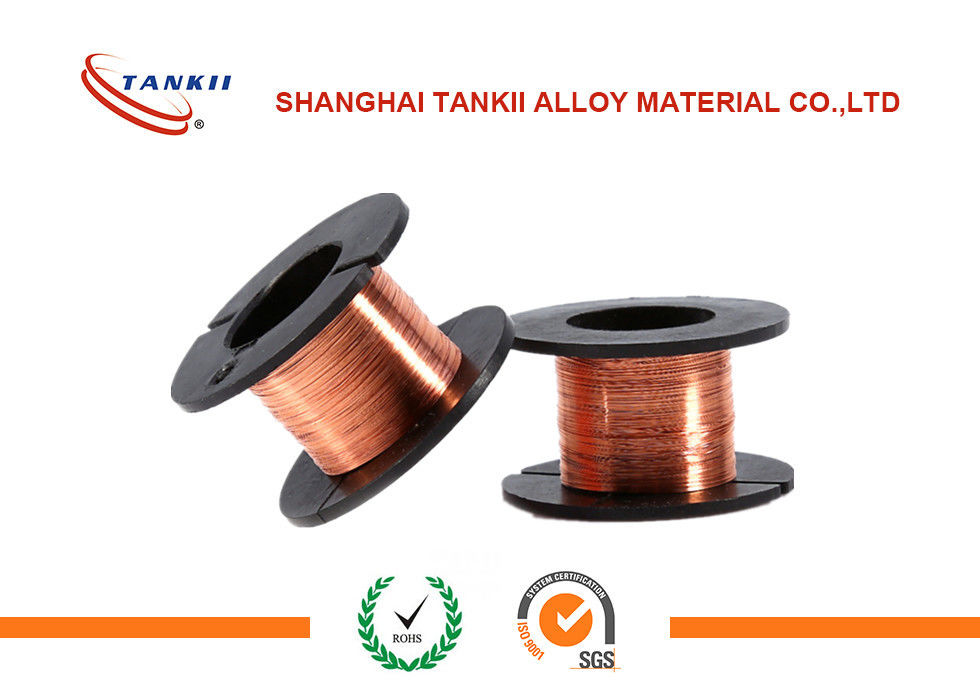

Dia 0,1 - 10 Mm Drut ze szkliwionego emaliowanego miedzi Drut ze stali nierdzewnej

Średnica 0,1 - 10 mm Drut powlekany emalią Miedź Aluminium Przewód ze stali nierdzewnej

Drut emaliowany jest drutem miedzianym z cienką warstwą izolacji i jest używany w różnych zastosowaniach, w tym w transformatorach, uzwojeniach cewek, silnikach, solenoidach i instrumentach.Surowa miedź jest pobierana w celu spełnienia określonych wymagań dotyczących rozmiaru w oparciu o standardy National Electrical Manufacturer Association (NEMA).Ten drut magnetyczny spełnia normę NEMA MW-35-C dotyczącą temperatury roboczej (200 ° C / 392 ° F) i wykonania izolacji.Izolacja wykonana jest ze zmodyfikowanego poliestru z powłoką poliamidowoimidową i chroni zwinięty przewód przed zwarciem.Właściwości wysokotemperaturowe tego drutu sprawiają, że nadaje się on do zastosowań z poważnymi przeciążeniami termicznymi.

Typ drutu: emaliowany drut miedziany / aluminiowy / ze stali nierdzewnej

Średnica: 0,1-10 mm

Kolor: naturalny lub dostosowany

Izolacja: Poliester z płaszczem z poliamidoimidu

Opis NEMA: MW-35-C

Wersja: ciężki min-nom

Ocena temperatury: zgodnie z wymaganiami klienta

Przykładowa specyfikacja:

Zastosowanie w Transformerze

Transformator to urządzenie, które przenosi energię elektryczną z jednego obwodu do drugiego poprzez cewki (uzwojenia).Właściwości potrzebne dla uzwojeń silnika są podobne do tych potrzebnych dla transformatorów, ale z dodatkowym wymogiem wytrzymywania wibracji mechanicznych i sił odśrodkowych w temperaturach roboczych.

Uzwojenia transformatorów są zwykle wykonane z miedzi, ale aluminium jest odpowiednim konkurentem, w przypadku gdy decydującymi czynnikami są waga i pierwszy koszt.

W Ameryce Północnej aluminium jest przeważającym materiałem uzwojeń dla niskonapięciowych, suchych transformatorów, większych niż 15 kilowoltoamperów (kVA).W większości innych rejonów świata miedź jest dominującym materiałem uzwojeń.Decyzje zakupowe są na ogół funkcją wyceny strat wyrażonej w walucie na kilowat.

Miedź używana do produkcji uzwojeń transformatorów występuje w postaci drutu na drobne wyroby oraz w postaci taśmy na większe urządzenia.W przypadku małych produktów drut musi być wystarczająco mocny, aby można go było nawinąć bez pękania, a jednocześnie wystarczająco elastyczny, aby zapewnić ciasno upakowane uzwojenia.Produkty taśmowe muszą mieć dobrą jakość powierzchni, aby emalie izolacyjne nie ulegały zniszczeniu pod napięciem.Dobra ciągliwość jest niezbędna do uformowania i upakowania taśmy, podczas gdy dobra wytrzymałość jest potrzebna, aby wytrzymać wysokie naprężenia elektromechaniczne powstające w warunkach sporadycznego zwarcia.Miedziane druty nawojowe w transformatorach są kompatybilne ze wszystkimi nowoczesnymi materiałami izolacyjnymi, takimi jak lakier i emalia.Lakiery pozwalają na niewielki odstęp między uzwojeniami, aby zapewnić najlepszą wydajność w zwojach.

Głównym powodem wyboru uzwojeń miedzianych zamiast aluminium są względy przestrzenne.Dzieje się tak, ponieważ transformator z uzwojeniem miedzianym może być mniejszy niż transformatory aluminiowe.Aby uzyskać takie same wartości znamionowe w transformatorach aluminiowych, wymagany jest przekrój poprzeczny o 66% większy niż w przypadku przewodów miedzianych.Jednak użycie przewodników o większych rozmiarach skutkuje wytrzymałością uzwojenia aluminiowego prawie równą uzwojeniu miedzianemu.

Łączność to kolejna ważna zaleta transformatorów z uzwojeniem miedzianym.W przypadku miedzi czyszczenie i szczotkowanie za pomocą wysokiej jakości masy szpachlowej zapobiegającej utlenianiu nie jest konieczne.
