Podkreślić:
kabel termopary typu k
, drut termopary typu k

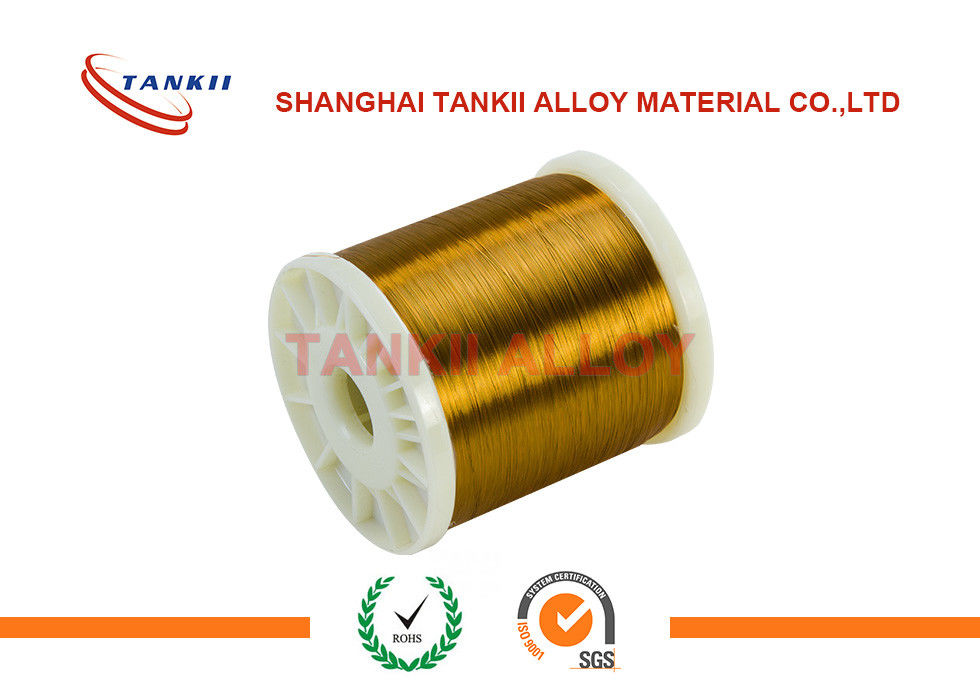

Drut miedziany / Constantan typu T 0,1 mm Z kaptonem Vanish Emaliowany
0.1mm drut miedziany i Constantan Typ T Przewód termoparowy z kaptonem Vanish Emaliowany
Kabel termopary może być również określany jako kable oprzyrządowania, ponieważ są one wykorzystywane do pomiaru temperatury procesowej. Konstrukcja jest podobna do pary przewodów oprzyrządowania, ale materiał przewodzący jest inny. Termopary stosowane są w procesach do mierzenia temperatury i są połączone z pirometrami w celu wskazania i sterowania. Termopara i pirometr są elektrycznie przewodzone przez przewody termoparowe / kompensacyjne termoelementów. Przewody używane do tych kabli termoelektrycznych muszą mieć podobne właściwości termoelektryczne (emf) jak te z termopary stosowanej do wykrywania temperatury.
Nasza fabryka produkuje głównie przewody kompensacyjne typu KX, NX, EX, JX, NC, TX, SC / RC, KCA, KCB do termoelementów i są one stosowane w przyrządach do pomiaru temperatury i kablach. Nasze produkty kompensujące termoparę są wykonane zgodnie z GB / T 4990-2010 "Aluminiowe druty przedłużaczy i przewodów kompensacyjnych do termoelementów" (chińska norma krajowa), a także IEC584-3 "Termopara 3-kompensacyjna drutu" (międzynarodowy standard).
Kabel izolowany mineralnie (kabel MI), przewód emaliowany, drut taśmowy, pręty mogą być dostosowane do potrzeb klienta.
Zakres zastosowania:
• Ogrzewanie - Palniki gazowe do piekarników
• Chłodzenie - zamrażarki
• Ochrona silnika - temperatury i temperatury powierzchni
• Kontrola wysokiej temperatury - odlewanie żelaza
Różne kody kolorów można dostarczyć na życzenie klientów.
Szczegółowy opis kabla termopary
| Kod termopary | Comp. Rodzaj | Comp. Nazwa drutu | Pozytywny | Negatywny |
| Imię | Kod | Imię | Kod |
| S | SC | miedź-constantan 0,6 | miedź | SPC | constantan 0,6 | SNC |
| R | RC | miedź-constantan 0,6 | miedź | RPC | constantan 0,6 | RNC |
| K | KCA | Iron-constantan22 | Żelazo | KPCA | constantan22 | KNCA |
| K | KCB | copper-constantan 40 | miedź | KPCB | constantan 40 | KNCB |
| K | KX | Chromel10-NiSi3 | Chromel10 | KPX | NiSi3 | KNX |
| N | NC | Iron-constantan 18 | Żelazo | NPC | constantan 18 | NNC |
| N | NX | NiCr14Si-NiSi4Mg | NiCr14Si | NPX | NiSi4Mg | NNX |
| mi | DAWNY | NiCr10-Constantan45 | NiCr10 | EPX | Constantan45 | ENX |
| jot | JX | Iron-constantan 45 | Żelazo | JPX | constantan 45 | JNX |
| T | TX | copper-constantan 45 | miedź | TPX | constantan 45 | TNX |
|
Kolor izolacji i pochwy |
| Rodzaj | Kolor izolacji | Kolor płaszcza |
| Pozytywny | Negatywny | sol | H |
| / | S | / | S |
| SC / RC | CZERWONY | ZIELONY | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| KCA | CZERWONY | NIEBIESKI | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| KCB | CZERWONY | NIEBIESKI | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| KX | CZERWONY | CZARNY | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| NC | CZERWONY | SZARY | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| NX | CZERWONY | SZARY | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| DAWNY | CZERWONY | BRĄZOWY | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| JX | CZERWONY | FIOLETOWY | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| TX | CZERWONY | BIAŁY | CZARNY | SZARY | CZARNY | ŻÓŁTY |
| Uwaga: G - Do użytku ogólnego H - Do zastosowań żaroodpornych S - Klasa dokładności Klasa normalna nie ma znaku |
Materiał izolacyjny :
| typ materiału | Ciągła temperatura robocza. / ℃ | Odporność na ścieranie | Odporność chemiczna | Odporność na wilgoć | Odporność na rozpuszczalniki | Odporność na płomień |
| PE | 80 | Dobry | Doskonały | Doskonały | Doskonały | Ubogi |
| PVC | 105 | Bardzo dobrze | Bardzo dobrze | Dobry | Targi | Doskonały |
| TPE | 125 | Doskonały | Ubogi | Dobry | Dobry | Doskonały |
| SILIKON | 200 | Dobry | Dobry | Doskonały | Doskonały | Doskonały |
| FEP | 200 | Doskonały | Doskonały | Doskonały | Doskonały | Doskonały |
| PFA | 260 | Doskonały | Doskonały | Doskonały | Doskonały | Doskonały |
| PTFE | 260 | Dobry | Doskonały | Doskonały | Doskonały | Doskonały |
| WŁÓKNO SZKLANE B-GLASS | 260 | Dobry | Dobry | Targi | Dobry | Dobry |
| WŁÓKNO SZKŁO G-GLASS | 510 | Ubogi | Dobry | Dobry | Doskonały | Doskonały |
| WŁÓKNO Q-GLASS | 704 | Targi | Dobry | Dobry | Doskonały | Doskonały |
| WŁÓKNA SILICA VITREOUS | 1100 | Dobry | Dobry | Doskonały | Doskonały | Doskonały |
| IZOLACJA MINERALNA * | 1100 | Doskonały | Doskonały | Dobry | Doskonały | Doskonały |
Dostawa i opakowanie:
1. Standardowy pakiet eksportowy dla drutu termopary
2. Dostawa drogą morską lub lotniczą, w ciągu około 5-7 dni po otrzymaniu płatności
Emaliowany materiał na drut termopary
1. Farba poliestrowa: 155 ℃, 220 ℃
2. Kapton znika: 300 ℃
Emaliowana grubość może być jedną warstwą lub dwiema warstwami zgodnie z życzeniem klienta.
Jeśli masz jakiekolwiek pytania dotyczące emaliowanego drutu termopary, skontaktuj się ze mną po więcej szczegółów.
