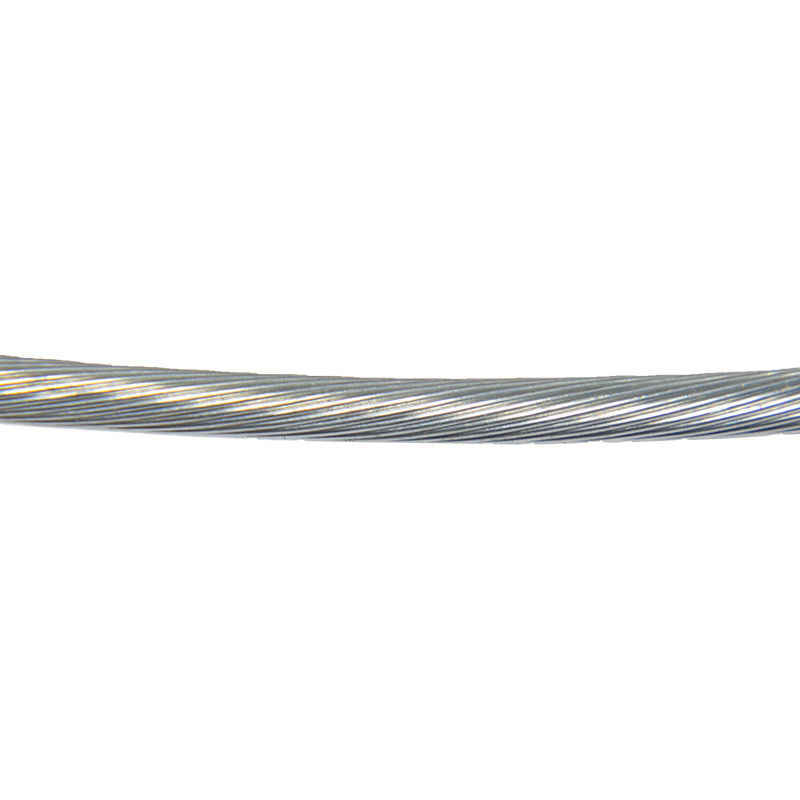

Grzałka oporowa Ni80Cr20, skrętka 7/19/37 Strand Lina

Drut splotkowy Ni80Cr20 7/19/37 Drut oporowy na drut oporowy

Ogólny opis:

Skrętka składa się z wielu małych drutów połączonych w wiązkę lub owiniętych razem, tworząc większy przewodnik.Drut pleciony jest bardziej elastyczny niż drut lity o tej samej całkowitej powierzchni przekroju.Drut pleciony jest używany, gdy wymagana jest większa odporność na zmęczenie metalu.Takie sytuacje obejmują połączenia między płytkami drukowanymi w urządzeniach z wieloma obwodami drukowanymi, gdzie sztywność pełnego drutu powodowałaby zbyt duże naprężenia w wyniku ruchu podczas montażu lub serwisowania;Przewody prądu zmiennego do urządzeń;kable do instrumentów muzycznych;kable do myszy komputerowych;kable elektrod spawalniczych;kable sterujące łączące ruchome części maszyn;kable do maszyn górniczych;wleczone kable maszynowe;i wiele innych.

Przy wysokich częstotliwościach prąd przepływa w pobliżu powierzchni drutu z powodu efekt skóry, powodując zwiększone straty mocy w przewodzie.Wydaje się, że spleciony drut zmniejsza ten efekt, ponieważ całkowita powierzchnia splotek jest większa niż powierzchnia równoważnego pełnego drutu, ale zwykły drut splatany nie zmniejsza efektu naskórkowania, ponieważ wszystkie splotki są ze sobą zwarte i zachowują się jako pojedynczy przewodnik.Skrętka będzie miała wyższą rezystancję niż drut lity o tej samej średnicy, ponieważ przekrój skrętki nie jest wykonany w całości z miedzi;istnieją nieuniknione przerwy między pasmami (jest to problem upakowania koła w przypadku kół w okręgu).Mówi się, że skrętka o takim samym przekroju poprzecznym jak drut pełny ma taką samą równoważną grubość i zawsze ma większą średnicę.

Jednak w przypadku wielu aplikacji o wysokiej częstotliwości efekt bliskościjest bardziej dotkliwy niż efekt skóry, aw niektórych ograniczonych przypadkach zwykły drut skręcony może zmniejszyć efekt zbliżeniowy.Aby uzyskać lepszą wydajność przy wysokich częstotliwościach, można zastosować drut litz, którego poszczególne żyły są izolowane i skręcane w specjalne wzory.

Liczba pasm

Im więcej pojedynczych splotów w wiązce drutów, tym bardziej elastyczny, odporny na załamania, odporny na pękanie i mocniejszy staje się drut.Jednak więcej pasm zwiększa złożoność produkcji i koszty.

Ze względów geometrycznych najmniejsza liczba zwykle widocznych pasm wynosi 7: jedno pośrodku, a 6 otaczających go w bliskim kontakcie.Następny poziom wyżej to 19, czyli kolejna warstwa 12 pasm na wierzchu 7. Po tym liczba zmienia się, ale 37 i 49 są wspólne, a następnie w zakresie od 70 do 100 (liczba nie jest już dokładna).Jeszcze większe liczby można znaleźć tylko w bardzo dużych kablach.

W zastosowaniach, w których drut się porusza, 19 jest najniższą, jaką należy zastosować (7 powinno być używane tylko w zastosowaniach, w których drut jest umieszczany, a następnie się nie porusza), a 49 jest znacznie lepsza.W przypadku zastosowań ze stałym, powtarzającym się ruchem, takich jak roboty montażowe i przewody słuchawkowe, wymagane jest od 70 do 100.

W zastosowaniach, które wymagają jeszcze większej elastyczności, stosuje się jeszcze więcej splotów (typowym przykładem są kable spawalnicze, ale także wszelkie aplikacje, które wymagają przesuwania drutu w ciasnych obszarach).Jednym z przykładów jest drut 2/0 wykonany z 5292 splotek drutu o średnicy 36.Pasma są organizowane, najpierw tworząc wiązkę 7 pasm.Następnie 7 z tych pakietów jest łączonych w super pakiety.Ostatecznie 108 super wiązek jest używanych do wykonania końcowego kabla.Każda grupa drutów jest nawinięta w spiralę, tak że gdy drut jest zginany, część wiązki, która jest rozciągnięta, przesuwa się wokół spirali do części, która jest ściśnięta, aby drut był mniej naprężony.
