Szczegóły Produktu
Miejsce pochodzenia: Shanghai, Chiny
Nazwa handlowa: Tankii
Orzecznictwo: ISO9001:2015
Numer modelu: 1Cr13Al4
Warunki płatności i wysyłki
Minimalne zamówienie: 50 kg
Cena: Negotiated price
Szczegóły pakowania: Szpula w kartonie, w razie potrzeby z paletą ze sklejki o skrzynce ze sklejki lub zgodnie z wymagani
Czas dostawy: 25-30 dni
Zasady płatności: L/C, T/T, Western Union, Paypal
Możliwość Supply: 200 + TON + MIESIĄC
Szerokość: |
5-310 mm |
Powierzchnia: |
Jasny, gładki, czysty |
Próbka: |
Dostępne |
Gęstość: |
Wymagany rozmiar |
Zastosowanie: |
Rezystory do grafowania |
Inny stopień: |
0Cr23Al5, 0Cr25Al5, itp... |
Szerokość: |
5-310 mm |
Powierzchnia: |
Jasny, gładki, czysty |
Próbka: |
Dostępne |
Gęstość: |
Wymagany rozmiar |
Zastosowanie: |
Rezystory do grafowania |
Inny stopień: |
0Cr23Al5, 0Cr25Al5, itp... |

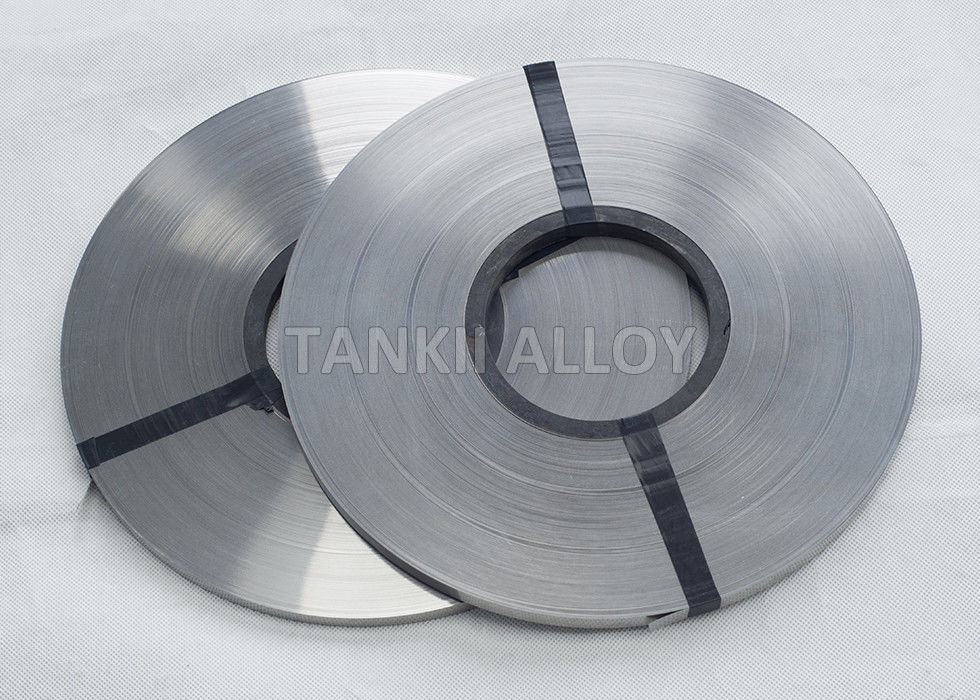

Stop FeCrAl 1Cr13Al4 Jasny płaski pasek/szeroki pasek do zastosowania w rezystorach
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistors [1Oporność płytki folii z stopów niklu i chromu zawierającej 20% chromu może wynosić nawet 2-3 kilo ohmów i nadal utrzymywać dobrą stabilność.Współczynnik temperatury 1 oporu (TCR) dla stopu niklu i chromu wynosi około 110 ppm/°CDzięki stopnianiu niewielkiej ilości krzemu i aluminium z niklem-chromem stabilność temperatury jest jeszcze lepsza.
Zastosowanie:
Rezystory osadzone w drukowanej tablicy okablowania będą umożliwiać miniaturyzację pakietów o większej niezawodności i lepszej wydajności elektrycznej.Zintegrowanie funkcji rezystora z podłożem laminowanym uwalnia powierzchnię PWB zużywaną przez elementy dyskretne, umożliwiające zwiększenie funkcjonalności urządzenia poprzez umieszczenie bardziej aktywnych komponentów.które sprawiają, że są praktyczne do stosowania w różnych zastosowaniachNikel i chrom są stopowane z krzemu i aluminium w celu poprawy stabilności temperatury i obniżenia współczynnika odporności termicznej.Cienka warstwa oporowa na bazie stopów niklu i chromu została nieprzerwanie osadzona na rolkach folii miedzianej w celu stworzenia materiału do zastosowań wbudowanych rezystorówCienka warstwa rezystancyjna umieszczona między miedzią a laminacją może być wybiórczo wytrawiana w celu utworzenia dyskretnych rezystorów.Kontrola grubości stopówW niniejszym artykule porównuje się dwa materiały niklowo-chromowe w ich metodologii grafowania, jednolitości, przepuszczalności, właściwości termicznych,przyczepność i rozdzielczość etsu.
Nazwa marki | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
Główny skład chemiczny w % | Kr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
Al. | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
RE | odpowiednio kwotę |
odpowiednio kwotę |
odpowiednio kwotę |
odpowiednio kwotę |
odpowiednio kwotę |
odpowiednio kwotę |
odpowiednio kwotę |
|
Fe | Odpoczynek | Odpoczynek | Odpoczynek | Odpoczynek | Odpoczynek | Odpoczynek | Odpoczynek | |
Nb0.5 | Mo1,8-2.2 | |||||||
Max.kontynuacyjny czas pracy element (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
Odporność μΩ.m,20oC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
Gęstość (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
Ciepło przewodność KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
Współczynnik rozbudowa linii α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
Punkty topnienia | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
Wytrzymałość na rozciąganie MPa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
Wyciąganie % pęknięcia |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
Zmiana powierzchnia w % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
Powtórzenie gięcia częstotliwość ((F/R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
Twardość ((H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
Mikrograficzne strukturę |
Ferryt | Ferryt | Ferryt | Ferryt | Ferryt | Ferryt | Ferryt | |
Magnetyczne właściwości |
Magnetyczne | Magnetyczne | Magnetyczne | Magnetyczne | Magnetyczne | Magnetyczne | Magnetyczne |
