Szczegóły Produktu:
|
| materiał: | NICrSi- NiSiMg | powierzchni: | Jasny |
|---|---|---|---|
| Średnica: | > 0,1 mm | Typ przewodu: | Pojedynczy drut |
| Izolacja: | dostosować | Klasa drutu: | IEC klasa I, II |
| Czas wiodący: | 5 ~ 10 dni po otrzymaniu płatności | ||
| Atrakcja: | drut termoparowy,drut termoparowy wysokotemperaturowy |
||

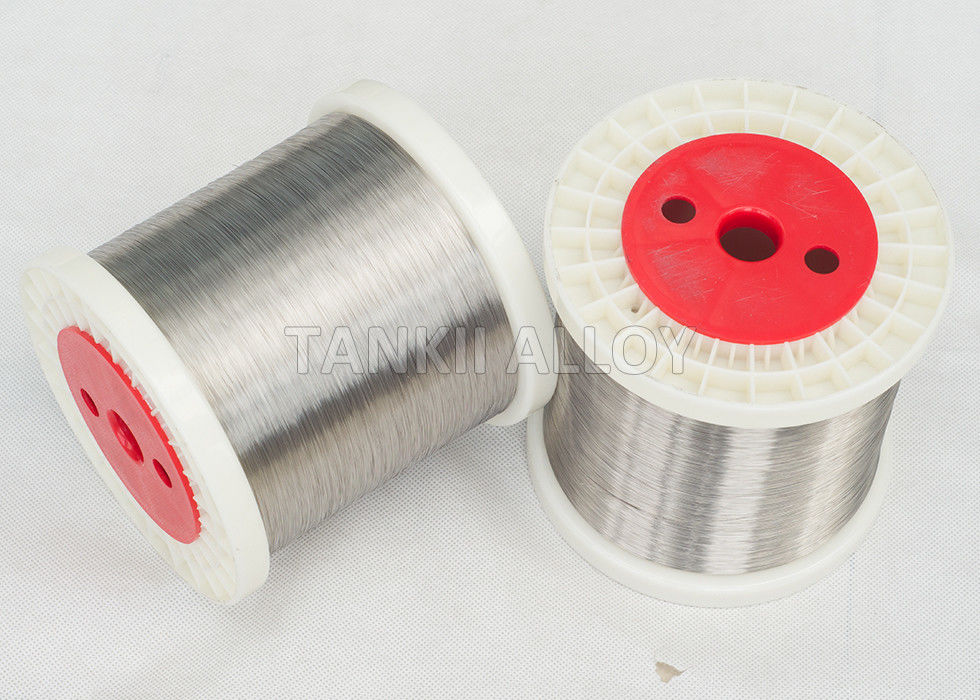

Stopy termoparowe / przedłużacz typu N 0,2 mm pakowane na szpule Din
Typowa konstrukcja termopary składa się z pary różnych metali, które są elektrycznie połączone razem w punkcie pomiarowym i podłączone do przyrządu do pomiaru napięcia na drugim końcu. Gdy jedno złącze jest cieplejsze od drugiego, wytwarzana jest termiczna siła elektromotoryczna (w miliwoltach), która jest w przybliżeniu proporcjonalna do różnicy temperatur między złączami gorącymi i zimnymi.
Drut termoparowy NiCrSi typ N
Termopara typu N składa się z drutu niklowo-14% chromu-1 1/2% krzemu (+) w porównaniu z drutem niklowym 4 1/2% krzemu-1/10% magnezu (-). Został opracowany do stosowania w takich samych warunkach jak typ K. Typ N powinien być stosowany w atmosferach utleniających lub obojętnych w zakresie temperatur roboczych od -200 ° C do 1260 ° C (od -330 ° F do 2300 ° F). Dodatek krzemu i chromu sprawia, że ten typ termopary jest bardziej odporny na Green-Rot i mniej dryfuje w porównaniu z typem K. Element ujemny lub NN termopary typu N można opisać dowolną z następujących nazw: Nisil , nikiel-krzem. Element dodatni lub NP termopary typu N można opisać dowolną z następujących nazw: Nikrosil, nikiel-chrom-krzem.
Stopy termoparowe / przedłużacz typu N 0,2 mm pakowane na szpule Din
Cechy:
Druty termopary mają doskonałą wydajność i są szeroko stosowane w pomiarach temperatury i kontroli w różnych dziedzinach, takich jak metalurgia, przemysł chemiczny, przemysł naftowy, przemysł maszynowy, elektryczny, energetyka, rolnictwo i przemysł wojskowy.
Nasze produkty są zgodne z normami IEC584 -1 i IEC-2.
Typ i indeks termopary | Zakres pomiaru ℃ | |
Rodzaj | Indeks | |
| b | 600 ~ 1700 |
| R | 0 ~ 1600 |
| S. | 0 ~ 1600 |
| K. | -200 ~ 1300 |
| mi | -200 ~ 900 |
| jot | -40 ~ 750 |
| T. | -200 ~ 350 |
| N. | -200 ~ 1300 |
Dopuszczalną klasę i tolerancję uzyskuje się w temperaturze 0 ℃
Termoelement | Stopień | Zakres temperatury | Dopuszczalna tolerancja / ℃ |
| Wpisz B. | Ⅱ | 600 ~ 1700 | ± 0,25% t |
| Ⅲ | 600 ~ 800 | ± 4 | |
| 800 ~ 1700 | ± 0,5% t | ||
| Typ R (S) | Ⅰ | 0 ~ 1100 | ± 1 |
| 1100 ~ 1600 | ± [1+ (t － 1100) × 0,3 ％] | ||
| Ⅱ | 0 ~ 600 | ± 1,5 | |
| 600 ~ 1600 | ± 0,25% t | ||
| Typ K i Typ N. | Ⅰ | -40 ~ 1100 | ± 1,5 ℃ lub ± 0,4% t |
| Ⅱ | -40 ~ 1300 | ± 2,5 ℃ lub ± 0,75% t | |
| Ⅲ | -200 ~ 40 | ± 2,5 ℃ lub ± 1,5% t | |
| Wpisz E. | Ⅰ | -40 ~ 1100 | ± 1,5 ℃ lub ± 0,4% t |
| Ⅱ | -40 ~ 1300 | ± 2,5 ℃ lub ± 0,75% t | |
| Ⅲ | -200 ~ 40 | ± 2,5 ℃ lub ± 1,5% t | |
| Wpisz J | Ⅰ | -40 ~ 750 | ± 1,5 ℃ lub ± 0,4% t |
| Ⅱ | -40 ~ 750 | ± 2,5 ℃ lub ± 0,75% t | |
| Wpisz T. | Ⅰ | -40 ~ 350 | ± 0,5 ℃ lub ± 0,4% t |
| Ⅱ | -40 ~ 350 | ± 1,0 ℃ lub ± 0,75% t | |
| Ⅲ | -200 ~ 40 | ± 1,0 ℃ lub ± 1,5% t |
