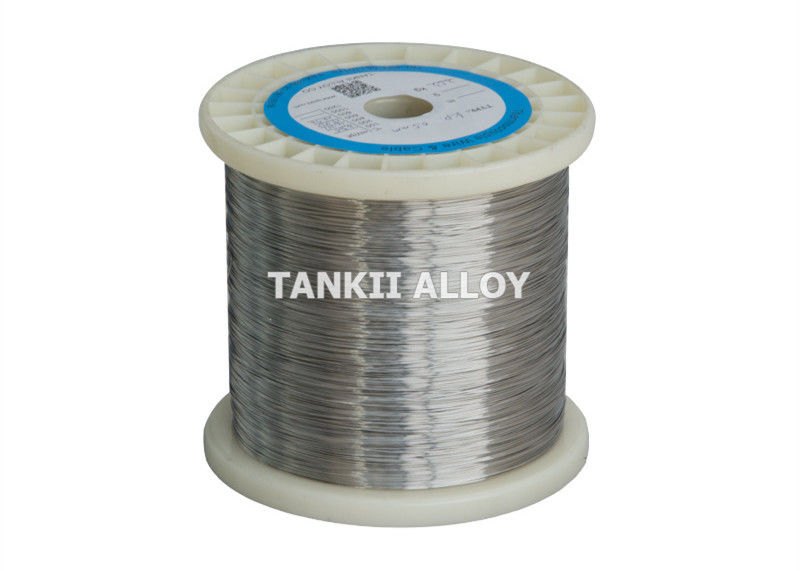

Drut gołego termopary KJT typu standard IEC IEC drut I klasa TC ISO9001
Typ o wysokiej precyzji K Drut ze stopu termopary 0,5 mm Drut KP KN
Drut termoelektryczny umożliwia elektroniczny pomiar temperatury.Typowa konstrukcja termopary składa się z pary odmiennych metali, które są elektrycznie połączone ze sobą w punkcie pomiarowym i podłączone do przyrządu do pomiaru napięcia na drugim końcu.Kiedy jedno złącze jest cieplejsze od drugiego, wytwarzana jest termiczna siła „elektromotoryczna” (w miliwoltach), która jest w przybliżeniu proporcjonalna do różnicy temperatur między gorącym i zimnym złączem.
Kable kompensacyjne termopary można również określić jako kable oprzyrządowania, ponieważ są używane do pomiaru temperatury procesu.Konstrukcja jest podobna do par kabla oprzyrządowania, ale materiał przewodnika jest inny.Termopary są używane w procesach do pomiaru temperatury i są podłączone do pirometrów w celu wskazania i sterowania.Termopara i pirometr są przewodzone elektrycznie przez kable przedłużające do termopar / kable kompensujące termoelement.Przewody stosowane w tych przewodach termopar muszą mieć podobne właściwości termoelektryczne (emf), jak termoelement używany do wykrywania temperatury.
Nasz zakład produkuje głównie przewody kompensacyjne typu KX, NX, EX, JX, NC, TX, SC / RC, KCA, KCB do termoelementów i znajdują zastosowanie w przyrządach do pomiaru temperatury oraz przewodach.Wszystkie nasze produkty do kompensacji termopar są wykonane zgodnie z GB / T 4990-2010 „Druty aluminiowe kabli przedłużających i kompensujących do termopar” (chińska norma krajowa), a także IEC584-3 „Przewód kompensacyjny część 3 termopary” (standard międzynarodowy).
Reprezentacja komp.przewód: kod termopary + C / X, np. SC, KX
X: skrót od przedłużenia, oznacza, że stop drutu kompensacyjnego jest taki sam jak stop termopary
C: skrót od kompensacji, oznacza, że stop drutu kompensacyjnego ma podobne znaki jak stop termopary w pewnym zakresie temperatur.
Drut termopary NiCr-NiSi (typ K) znajduje najszersze zastosowanie we wszystkich termoparach z metalu nieszlachetnego, w temperaturze powyżej 500 ° C.
Drut termopary typu K ma silną odporność na utlenianie niż inne termopary z metali nieszlachetnych.Ma wysokie pole elektromagnetyczne w stosunku do Platyny 67, doskonałą dokładność temperatury, czułość i stabilność, przy niskim koszcie.Jest zalecany do utleniania lub atmosfery obojętnej, ale nie może być stosowany bezpośrednio w następujących przypadkach:
(1) Alternatywnie atmosfera utleniająca i redukująca.
(2) Atmosfera z gazami siarkowymi.
(3) Długi czas w próżni.
(4) Atmosfera o niskim poziomie utleniania, taka jak atmosfera wodoru i tlenku węgla.
| Średnica / mm |
Długi czas pracy |
Krótki okres pracy |
| temperatura / ° C |
temperatura / ° C |
| 0.3 |
700 |
800 |
| 0.5 |
800 |
900 |
| 0.8,1.0 |
900 |
1000 |
| 1.2,1.6 |
1000 |
1100 |
| 2.0,2.5 |
1100 |
1200 |
| 3.2 |
1200 |
1300 |
