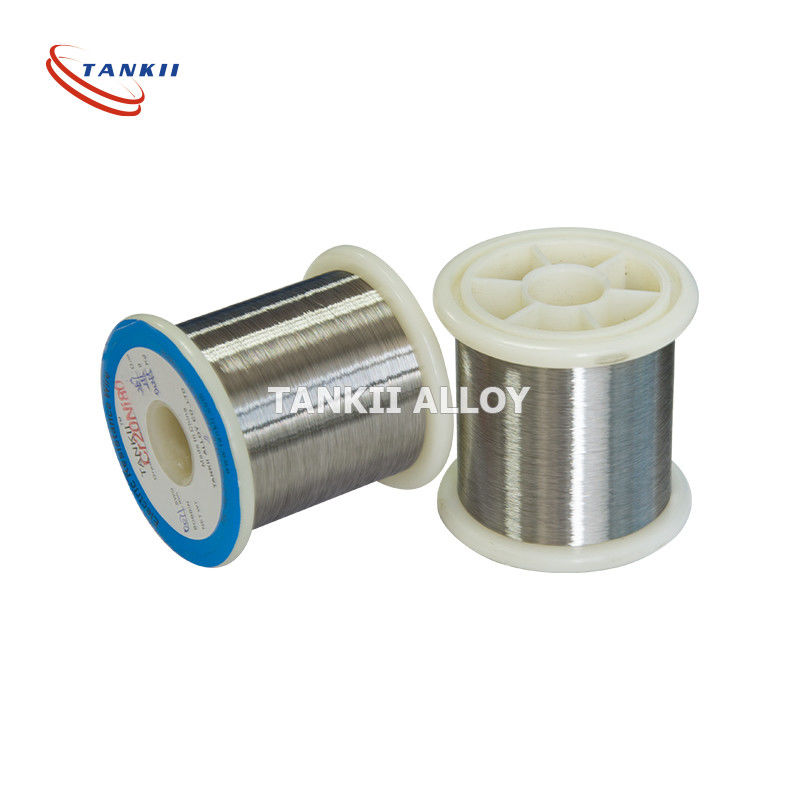

7 19 37 Multi Strand Nicr Nicr Drut / kabel Jasny kabel o wysokiej temperaturze

19 * 0,57 mm Ni60Cr15 Drut wielożyłowy ze stopu niklu i chromu

Szczegółowy opis skrętki:

Drut pleciony jest niezwykle wszechstronny i stosowany w wielu zastosowaniach przemysłowych, handlowych i konsumenckich.Podczas gdy niektóre zastosowania wymagają drutów i kabli z litego przewodnika, często preferowany jest drut pleciony ze względu na większy stopień elastyczności.

Skrętki i druty są intensywnie wykorzystywane w branżach wymagających dużej ilości podnoszenia, wsparcia i napięć, takich jak przemysł lotniczy, motoryzacyjny, komunikacyjny, chemiczny, elektroniczny, obronny, bezpieczeństwa i medyczny.Aby sprostać potrzebom tych branż i nie tylko, lina splatana jest coraz bardziej wyspecjalizowana.W razie wątpliwości należy skonsultować się z dostawcami lin stalowych w celu wybrania odpowiedniego drutu i uniknięcia potencjalnie kosztownych i niebezpiecznych awarii mechanicznych.

Skrętki identyfikuje się, wymieniając odpowiednio liczbę splotek i liczbę drutów w splotce, a także zwój i skok liny.Kody identyfikacyjne mogą również obejmować szczegóły, takie jak typ rdzenia, limit obciążenia i inne, wymienione w formie skróconej.

Połączenia, elementy złączne, osprzęt i inny osprzęt przymocowany do skręconego drutu są również ważne, ponieważ oferują różne stopnie wszechstronności przewodów pod względem zapobiegania strzępieniu i łączności.

Liczba pasm

Im więcej pojedynczych splotów drutu w wiązce drutu, tym bardziej elastyczny, odporny na załamania, odporny na pękanie i mocniejszy staje się drut.Jednak więcej pasm zwiększa złożoność produkcji i koszty.

Ze względów geometrycznych, najmniejsza liczba zwykle widocznych pasm wynosi 7: jedno w środku, a 6 otaczających go w bliskim kontakcie.Następny poziom wyżej to 19, czyli kolejna warstwa 12 pasm na wierzchu 7. Po tym liczba zmienia się, ale 37 i 49 są wspólne, a następnie w zakresie od 70 do 100 (liczba nie jest już dokładna).Jeszcze większe liczby można znaleźć tylko w bardzo dużych kablach.

W zastosowaniach, w których drut się porusza, 19 jest najniższą, jaką należy zastosować (7 powinno być używane tylko w zastosowaniach, w których drut jest umieszczony, a następnie się nie porusza), a 49 jest znacznie lepsza.W przypadku zastosowań ze stałym, powtarzającym się ruchem, takich jak roboty montażowe i przewody słuchawkowe, wymagane jest od 70 do 100.

W zastosowaniach, które wymagają jeszcze większej elastyczności, stosuje się jeszcze więcej splotów (typowym przykładem są kable spawalnicze, ale także wszelkie aplikacje, które wymagają przesuwania drutu w ciasnych obszarach).Jednym z przykładów jest drut 2/0 wykonany z 5292 splotek drutu o średnicy 36.Pasma są organizowane, najpierw tworząc wiązkę 7 pasm.Następnie 7 z tych pakietów jest łączonych w super pakiety.Ostatecznie 108 super wiązek jest używanych do wykonania końcowego kabla.Każda grupa drutów jest nawinięta w spiralę, tak że gdy drut jest zginany, część wiązki, która jest rozciągnięta, przesuwa się wokół spirali do części, która jest ściśnięta, aby drut był mniej naprężony.
