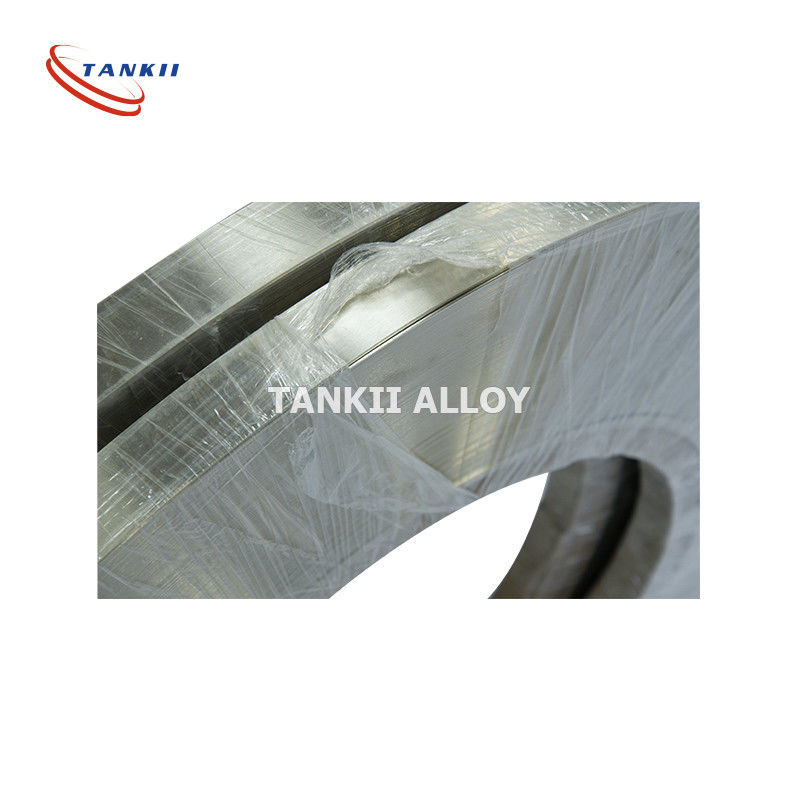

Jasna folia / pasek ze stopu CuNi44 Nicr 0,05 mm * 100 mm Wysoka precyzja ISO9001

Stop miedziowo-niklowy zawierający określone niewielkie ilości pierwiastków dodatkowych w celu uzyskania dokładnych wartości współczynnika temperaturowego rezystywności.

Constantan to stop miedziowo-niklowy składający się zwykle z 55% miedzi i 45% niklu.Jego główną cechą jest stała odporność w szerokim zakresie temperatur.Znane są inne stopy o podobnie niskich współczynnikach temperaturowych, takie jak manganina (Cu86Mn12Ni2).

Ze wszystkich nowoczesnych stopów tensometrycznych Constantan jest najstarszym i nadal najczęściej stosowanym.Sytuacja ta odzwierciedla fakt, że constantan ma najlepszą ogólną kombinację właściwości potrzebnych do wielu zastosowań tensometrów.Stop ten ma na przykład odpowiednio wysoką wrażliwość na odkształcenia lub współczynnik skrajny, który jest stosunkowo niewrażliwy na poziom odkształcenia i temperaturę.Jego rezystywność jest na tyle wysoka, że ​​pozwala uzyskać odpowiednie wartości rezystancji nawet w bardzo małych sieciach, a współczynnik temperaturowy rezystancji nie jest nadmierny.Ponadto Constantan charakteryzuje się dobrą trwałością zmęczeniową i stosunkowo dużą zdolnością do wydłużania.Należy jednak zauważyć, że Constantan wykazuje tendencję do ciągłego dryftu w temperaturach powyżej 65 ° C (150 ° F);i tę właściwość należy wziąć pod uwagę, gdy zerowa stabilność tensometru jest krytyczna w okresie godzin lub dni.

Synonimy

Stop A Stop P, stop miedziowo-niklowy, stop oporowy CuNi44, konstantyn 55% miedzi / 45% stopu niklu, folia Constantana, taśma Constantana, blacha Constantana, płyta Constantana, drut Constantana, stop tensometryczny, miedzionikiel, konstantan miedzi

Właściwości chemiczne
a) Ni = 44,2%, Mn = 1,5%, Fe = 0,5%, Cu = równowaga

b) Stop A: Co bardzo ważne, konstantan może być przetwarzany w celu kompensacji temperatury własnej w celu dopasowania do szerokiego zakresu współczynników rozszerzalności cieplnej materiału testowego.Stop jest dostarczany z samokompensacją temperatury (STC) o numerach 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 i 50, do stosowania na materiałach testowych o odpowiednich współczynnikach rozszerzalności cieplnej, wyrażonych w częściach na milion długości (lub µm / m) na kelwin lub stopień Celsjusza lub stopień Fahrenheita.

c) Stop P: Do pomiaru bardzo dużych odkształceń, 5% (50 000 mikrozrążeń) lub więcej, zwykle wybiera się wyżarzany konstantan (stop P).Constantan w tej formie jest bardzo plastyczny;a przy długościach pomiarowych 0,125 cala (3 mm) i dłuższych może być odkształcona do> 20%.Należy jednak pamiętać, że przy dużych cyklicznych odkształceniach stop P będzie wykazywał pewną trwałą zmianę rezystancji z każdym cyklem, powodując odpowiadające zerowe przesunięcie tensometru.Ze względu na tę charakterystykę i tendencję do przedwczesnego niszczenia siatki przy powtarzających się odkształceniach, stop P nie jest zwykle zalecany do zastosowań z cyklicznymi odkształceniami.Stop P jest dostępny z numerami STC 08 i 40 do stosowania odpowiednio na metalach i tworzywach sztucznych.
