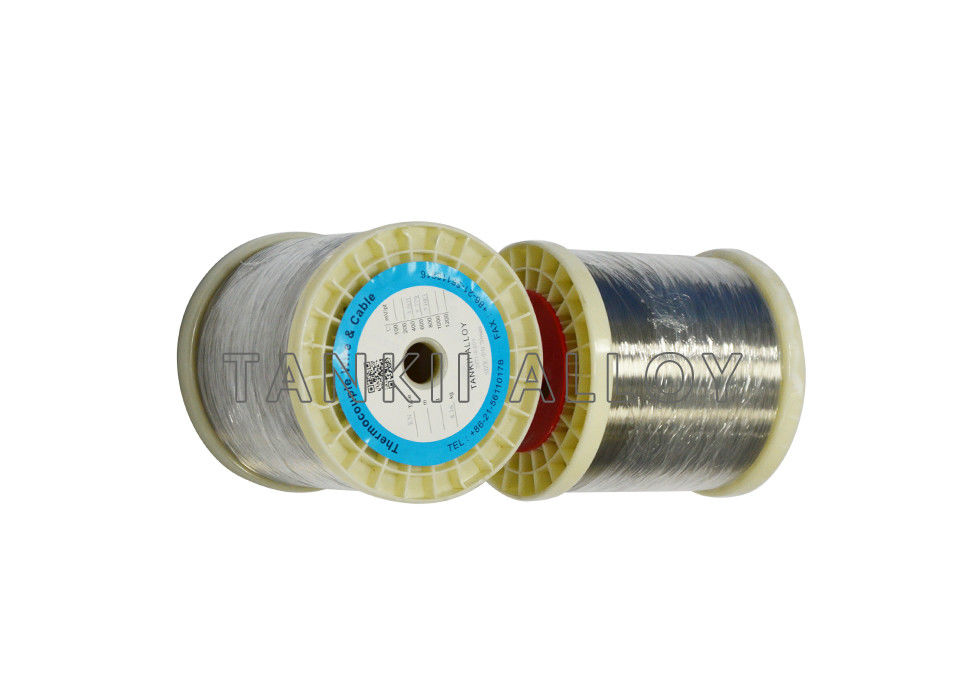

Wysokoprecyzyjny kabel kompensacyjny z gołym drutem z termoparą ISO9001

NiCr Nieizolowany drut termopary NiSi (typ K) znajduje najszersze zastosowanie we wszystkich termoparach z metali nieszlachetnych, w temperaturze powyżej 500 ° C. Główny skład chemiczny odnogi dodatniej NiCr (KP) to Ni≈90% i Cr≈10%;NiSi (KN) z ujemną odnogą to Ni≈97% i Cr≈3%.Zakres temperatur pracy to -200 ~ 1300 ° C (krótkotrwale) i 0 ~ 1100 ° C (długotrwale).
Nieizolowany drut termopary typu K ma silną odporność na utlenianie niż inny nieizolowany drut termopary z metalu podstawowego.Ma wysokie pole elektromagnetyczne w stosunku do Platyny 67, doskonałą dokładność temperatury, czułość i stabilność, przy niskim koszcie.Jest zalecany do utleniania lub atmosfery obojętnej, ale nie może być stosowany bezpośrednio w następujących przypadkach:
(1) Alternatywnie atmosfera utleniająca i redukująca,
(2) Atmosfera z gazami siarkowymi
(3) Długi czas w próżni
(4) Atmosfera o niskim poziomie utleniania, taka jak atmosfera wodoru i tlenku węgla
Nieizolowany drut termopary Fe-CuNi (Constantan) (typ J)
Nieizolowany drut termopary Fe-CuNi (typ J) jest również nazywany gołym drutem termopary Fe-Constantan.Noga dodatnia Fe (JP) jest wytwarzana z czystego żelaza, a główny skład chemiczny odnogi ujemnej Constantan (JN) to Cu: Ni≈ 55%: 45%.Chociaż wszystkie są nazywane Constantan, JN nie daje takiej samej krzywej wyjściowej EMF jak EN i TN, nie może być zamiast tego przez inny Constantan.
Zakres temperatur roboczych gołego drutu termopary typu J wynosi -210 ~ 1200 ° C, ale zwykle jest używany w zakresie temperatur 0 ~ 750 ° C ze względu na kruchość żelaza.
Nieizolowany drut termopary typu J ma dobrą odporność na utlenianie i wysoką moc wyjściową EMF w stosunku do Platyny 67, z dobrą dokładnością temperatury, czułością i stabilnością.Zalecany do próżni, atmosfery utleniającej, redukującej lub obojętnej, ale nie może być stosowany w atmosferze siarki powyżej 500 ° C.
Nieizolowany drut termopary NiCr-CuNi (Constantan) (typ E)
Nieizolowany drut termopary NiCr-CuNi (typ E) jest również nazywany gołym drutem termopary NiCr-Constantan.Główny skład chemiczny odnogi dodatniej NiCr (EP) to Ni: Cr≈90: 10;Noga ujemna Constantan (EN) to Cu: Ni≈ 55%: 45%.Chociaż EN, TN, JN są nazywane Constantan, EN i TN nie dają takiej samej krzywej wyjściowej EMF jak JN.EN i TN mogą się wymieniać, ale nie są zamienne z JN.Zakres temperatur pracy termopary typu E wynosi -200 ~ 900 ° C.
Nieizolowany drut termopary typu E ma największą moc wyjściową EMF i najwyższą czułość, więc jest idealny do pomiaru niewielkich zmian temperatury.Ma również dobrą stabilność w zakresie niskich temperatur do 300 ° C oraz dobre właściwości antykorozyjne w wilgotnej atmosferze.Jest zalecany do utleniania lub atmosfery obojętnej, ale nie może być stosowany bezpośrednio w atmosferze redukującej i atmosferze z gazami siarkowymi.
Nieizolowany drut termopary Nicrsi-NisiMg (typ N)
Nieizolowany drut termopary Nicrsi-NisiMg (typ N) to najnowsza termopara z metalu nieszlachetnego, opracowana w celu poprawy wad, jakie ma drut termopary typu K.Główny skład chemiczny odnogi dodatniej Nicrsi (NP) to Ni: Cr: Si≈84,4: 14,2: 1,4;odnoga ujemna NisiMg (NN) to Ni: Si: Mg≈95,5: 4,4: 0,1.Termopara typu N może być również używana w podobnych atmosferach, w których działa typ K, a zakres temperatur pracy wynosi -200 ~ 1300 ° C.
Nieizolowany drut termopary typu N poprawia dryf pola elektromagnetycznego i krótkotrwałą zmianę pola elektromagnetycznego w porównaniu z gołym przewodem termopary typu K i ma dłuższą żywotność niż nieizolowany drut termopary typu K.Dlatego w branżach, w których kontrola i pomiar temperatury są szczególnie krytyczne, nieizolowany drut termopary typu N ma więcej zalet niż inne przewody termoparowe, ponieważ ma długą żywotność i stabilne termiczne pole elektromagnetyczne.
Nieizolowany drut termopary Cu-CuNi (Constantan) (typ T)
Nieizolowany drut termopary Cu-CuNi (typ T) jest również nazywany drutem termopary Cu-Constantan.Cu (TP) odnogi dodatniej jest wykonana z czystej miedzi, a główny skład chemiczny odnogi ujemnej Constantan (TN) to Cu: Ni≈ 55%: 45%.Chociaż EN, TN, JN są nazywane Constantan, TN i EN nie dają takiej samej krzywej wyjściowej EMF jak JN.EN i TN mogą się zamieniać, ale nie są zamienne z JN.Zakres temperatur pracy termopary typu T wynosi -200 ~ 350 ° C. Ze względu na niską odporność na utlenianie, jaką ma miedź, nie zaleca się przekraczania tego zakresu.
Nieizolowany drut termopary typu T ma dobrą odporność na utlenianie, wysoką moc wyjściową EMF, dobrą dokładność temperaturową, czułość i stabilność.W zakresie temperatur -200 ~ 0 ° C ma lepszą właściwość, roczna stabilność jest mniejsza niż ± 3μV
