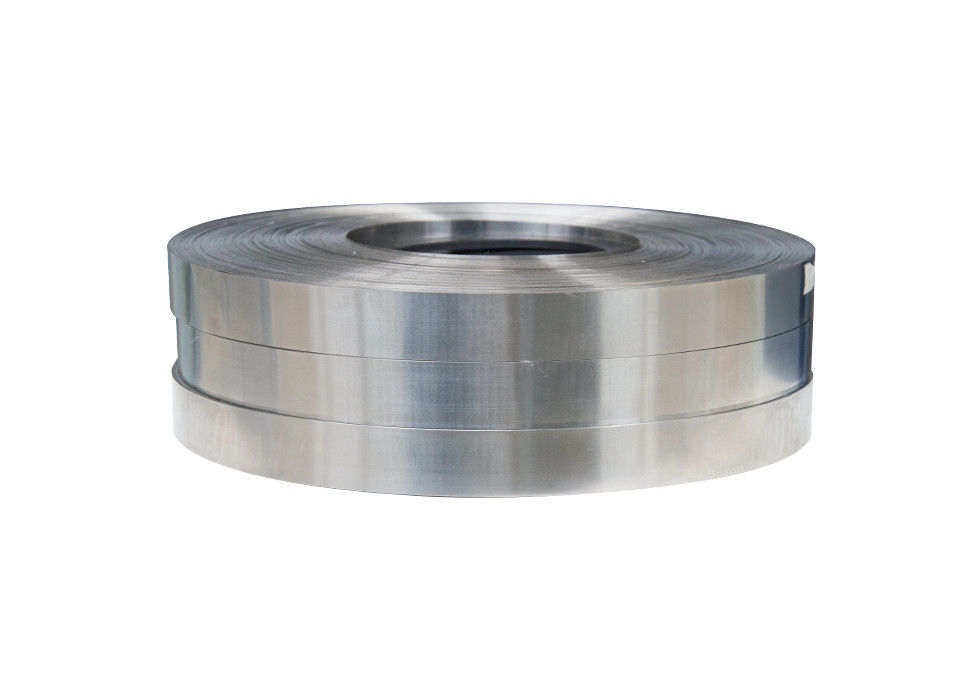

Jasna taśma niklowa z miedzi Constantan CuNi44Mn Odporność na utlenianie 0,05 mm * 100 mm

Stop miedzi z niklem, który zawiera określone niewielkie ilości dodatkowych pierwiastków w celu osiągnięcia dokładnych wartości współczynnika rezystywności temperaturowej.

Constantan jest stopem miedziowo-niklowym zwykle składającym się z 55% miedzi i 45% niklu. Jego główną cechą jest jego wytrzymałość, która jest stała w szerokim zakresie temperatur. Znane są inne stopy o podobnie niskim współczynniku temperaturowym, takie jak manganina (Cu86Mn12Ni2).

Ze wszystkich nowoczesnych stopów tensometrycznych Constantan jest najstarszym i wciąż najczęściej stosowanym. Ta sytuacja odzwierciedla fakt, że constantan ma najlepszą ogólną kombinację właściwości potrzebnych do wielu zastosowań tensometrów. Stop ten ma na przykład odpowiednio wysoką wrażliwość na odkształcenie lub współczynnik cechowania, który jest względnie niewrażliwy na poziom odkształcenia i temperaturę. Jego rezystywność jest wystarczająco wysoka, aby osiągnąć odpowiednie wartości rezystancji nawet w bardzo małych sieciach, a współczynnik temperaturowy rezystancji nie jest nadmierny. Ponadto, constantan charakteryzuje się dobrą trwałością zmęczeniową i stosunkowo wysoką zdolnością do wydłużania. Należy jednak zauważyć, że constantan wykazuje tendencję do ciągłego dryfu w temperaturach powyżej 65 ° C (150 ° F); i tę cechę należy wziąć pod uwagę, gdy zerowa stabilność tensometru ma krytyczne znaczenie w ciągu godzin lub dni.

Synonimy

Stop A, stop P, stop miedzi z niklem, stop odporności CuNi44, 55% miedzi / 45% stopu niklu

Właściwości chemiczne
a) Ni = 44,2%, Mn = 1,5%, Fe = 0,5%, Cu = bilans

b) Stop A: Bardzo ważne jest, że Constanan może być przetwarzany w celu kompensacji w temperaturze własnej w celu dopasowania do szerokiego zakresu współczynników rozszerzalności cieplnej badanego materiału. Stop jest dostarczany w numerach 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 i 50 o wartości samo-kompensacji (STC), do zastosowania na materiałach testowych o odpowiednich współczynnikach rozszerzalności cieplnej, wyrażonych w częściach na milion według długości (lub µm / m) na kilowat lub stopień Celsjusza lub stopień Fahrenheita.

c) Stop P: Do pomiaru bardzo dużych odkształceń, 5% (50 000 mikroprzepływów) lub wyższych, wyżarzany constantan (stop P) jest zwykle materiałem siatki. Constantan w tej formie jest bardzo plastyczny; a przy długościach skrajnych 0,125 cala (3 mm) i dłuższych można je naprężać do> 20%. Należy jednak pamiętać, że przy wysokich naprężeniach cyklicznych stop P będzie wykazywał pewną stałą zmianę rezystancji z każdym cyklem i spowoduje odpowiednie przesunięcie zerowe w tensometrze. Ze względu na tę cechę oraz tendencję do przedwczesnego uszkodzenia siatki przy powtarzającym się odkształceniu stop P zwykle nie jest zalecany do zastosowań z cyklicznym odkształcaniem. Stop P jest dostępny z numerami STC 08 i 40 do stosowania odpowiednio na metalach i tworzywach sztucznych.
