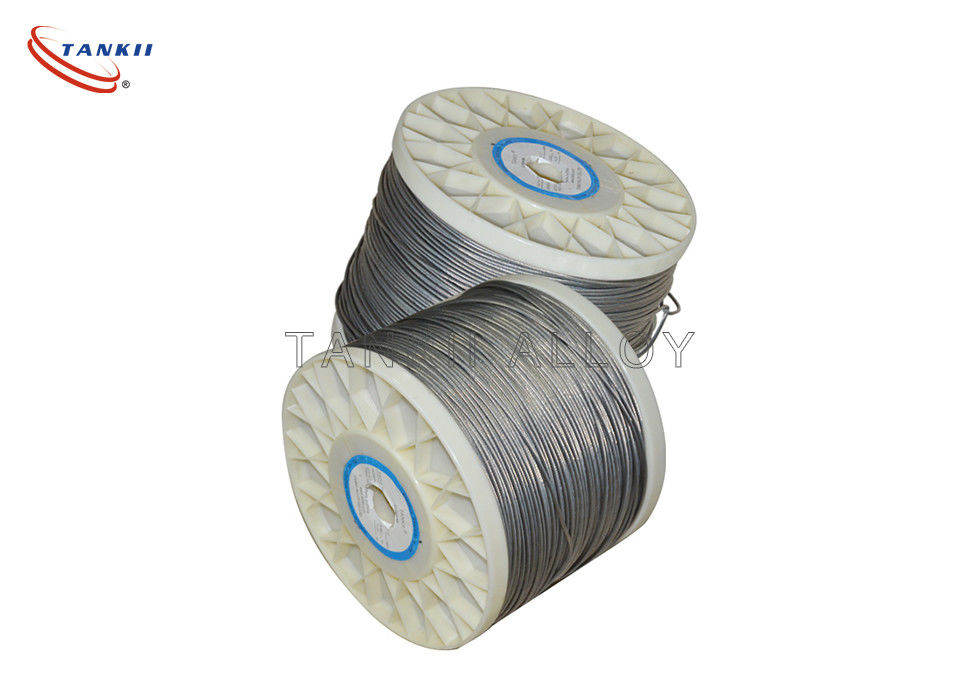

19 * 0,574 0Cr25Al5 Urządzenia ze sznurka / drutu kałowego Urządzenia do ogrzewania

19 * 0,574 0Cr25Al5 pleciony drut linowy do urządzeń oporowych na ogrzewanie

Ogólny opis:

Drut oporowy to drut przeznaczony do wytwarzania rezystorów elektrycznych (które służą do kontrolowania ilości prądu w obwodzie).Lepiej jest, jeśli zastosowany stop ma wysoką rezystywność, ponieważ można wtedy użyć krótszego drutu.W wielu sytuacjach stabilność rezystora ma podstawowe znaczenie, a zatem współczynnik temperaturowy stopu, rezystywność i odporność na korozję, odgrywają dużą rolę w doborze materiału.

Gdy drut oporowy jest używany do elementów grzejnych (w grzejnikach elektrycznych, tosterach itp.), Ważna jest wysoka rezystywność i odporność na utlenianie.

Czasami drut oporowy jest izolowany proszkiem ceramicznym i osłonięty rurką z innego stopu.Takie elementy grzejne są stosowane w piekarnikach elektrycznych i podgrzewaczach wody oraz w wyspecjalizowanych formach do płyt grzewczych.

Lina stalowa to kilka pasm metalu drut skręcony w spirala tworząc kompozyt "lina", we wzorze znanym jako" lina ułożona ". Lina stalowa o większej średnicy składa się z wielu splotek tak ułożonej liny we wzór znany jako" ułożony kabel ".

Druty stalowe do lin stalowych są zwykle wykonane ze stali niestopowej o zawartości węgla od 0,4 do 0,95%.Bardzo wysoka wytrzymałość drutów linowych umożliwia linom przenoszenie dużych sił rozciągających i jazdę po krążkach o stosunkowo małych średnicach.

W tak zwanych skrętkach krzyżowych druty różnych warstw krzyżują się ze sobą.W najczęściej stosowanych równoległych splotach skręconych długość skrętu wszystkich warstw drutu jest równa, a druty z dowolnych dwóch nałożonych warstw są równoległe, co powoduje liniowy kontakt.Drut warstwy zewnętrznej podtrzymywany jest przez dwa druty warstwy wewnętrznej.Druty te sąsiadują ze sobą na całej długości splotki.Równoległe splotki są wykonywane w jednej operacji.Wytrzymałość lin stalowych z tego rodzaju splotkami jest zawsze znacznie większa niż tych (rzadko stosowanych) ze splotkami o splocie krzyżowym.Równoległe splotki z dwiema warstwami drutu mają konstrukcję Filler, Seale lub Warrington.

Zasadniczo liny spiralne są splotkami okrągłymi, ponieważ mają zespół warstw drutów ułożonych spiralnie na środku, przy czym co najmniej jedna warstwa drutów jest ułożona w kierunku przeciwnym do warstwy zewnętrznej.Liny spiralne można zwymiarować w taki sposób, aby nie obracały się, co oznacza, że ​​pod napięciem moment obrotowy liny jest bliski zeru.Otwarta lina spiralna składa się tylko z okrągłych drutów.Półzamknięta lina zwojowa i całkowicie zamknięta lina spiralna zawsze mają środek wykonany z okrągłych drutów.Zablokowane liny zwojowe mają jedną lub więcej zewnętrznych warstw drutów profilowanych.Mają tę zaletę, że ich konstrukcja w większym stopniu zapobiega wnikaniu brudu i wody, a także zabezpiecza je przed utratą smaru.Ponadto mają jeszcze jedną bardzo ważną zaletę, ponieważ końce zerwanego drutu zewnętrznego nie mogą opuścić liny, jeśli ma ona odpowiednie wymiary.

Skrętka składa się z wielu małych drutów połączonych w wiązkę lub owiniętych razem, tworząc większy przewodnik.Drut pleciony jest bardziej elastyczny niż drut lity o tej samej całkowitej powierzchni przekroju.Drut pleciony jest używany, gdy wymagana jest większa odporność na zmęczenie metalu.Takie sytuacje obejmują połączenia między płytkami drukowanymi w urządzeniach z wieloma obwodami drukowanymi, gdzie sztywność pełnego drutu powodowałaby zbyt duże naprężenia w wyniku ruchu podczas montażu lub serwisowania;Przewody prądu zmiennego do urządzeń;kable do instrumentów muzycznych;kable do myszy komputerowych;kable elektrod spawalniczych;kable sterujące łączące ruchome części maszyn;kable do maszyn górniczych;wleczone kable maszynowe;i wiele innych.

Przy wysokich częstotliwościach prąd płynie w pobliżu powierzchni drutu z powodu efekt skóry, powodując zwiększone straty mocy w przewodzie.Wydaje się, że spleciony drut zmniejsza ten efekt, ponieważ całkowita powierzchnia splotek jest większa niż powierzchnia równoważnego pełnego drutu, ale zwykły drut splatany nie zmniejsza efektu naskórkowania, ponieważ wszystkie splotki są ze sobą zwarte i zachowują się jako pojedynczy przewodnik.Skrętka będzie miała wyższą rezystancję niż drut lity o tej samej średnicy, ponieważ przekrój skrętki nie jest wykonany w całości z miedzi;istnieją nieuniknione przerwy między pasmami (jest to problem upakowania koła w przypadku kół w okręgu).Mówi się, że skrętka o takim samym przekroju poprzecznym jak drut pełny ma taką samą równoważną grubość i zawsze ma większą średnicę.

Jednak w przypadku wielu aplikacji o wysokiej częstotliwości efekt bliskościjest bardziej dotkliwy niż efekt skóry, aw niektórych ograniczonych przypadkach zwykły drut skręcony może zmniejszyć efekt zbliżeniowy.Aby uzyskać lepszą wydajność przy wysokich częstotliwościach, można zastosować drut litz, którego poszczególne żyły są izolowane i skręcane w specjalne wzory.

Im więcej pojedynczych splotów drutu w wiązce drutu, tym bardziej elastyczny, odporny na załamania, odporny na pękanie i mocniejszy staje się drut.Jednak więcej pasm zwiększa złożoność produkcji i koszty.

Ze względów geometrycznych, najmniejsza liczba zwykle widocznych pasm wynosi 7: jedno w środku, a 6 otaczających go w bliskim kontakcie.Następny poziom wyżej to 19, czyli kolejna warstwa 12 pasm na wierzchu 7. Po tym liczba zmienia się, ale 37 i 49 są wspólne, a następnie w zakresie od 70 do 100 (liczba nie jest już dokładna).Jeszcze większe liczby można znaleźć tylko w bardzo dużych kablach.

W zastosowaniach, w których drut się porusza, 19 jest najniższą, jaką należy zastosować (7 powinno być używane tylko w zastosowaniach, w których drut jest umieszczony, a następnie się nie porusza), a 49 jest znacznie lepsza.W przypadku zastosowań ze stałym, powtarzającym się ruchem, takich jak roboty montażowe i przewody słuchawkowe, wymagane jest od 70 do 100.

W zastosowaniach, które wymagają jeszcze większej elastyczności, stosuje się jeszcze więcej splotów (typowym przykładem są kable spawalnicze, ale także wszelkie aplikacje, które wymagają przesuwania drutu w ciasnych obszarach).Jednym z przykładów jest drut 2/0 wykonany z 5292 splotek drutu o średnicy 36.Pasma są organizowane, najpierw tworząc wiązkę 7 pasm.Następnie 7 z tych pakietów jest łączonych w super pakiety.Ostatecznie 108 super wiązek jest używanych do wykonania końcowego kabla.Każda grupa drutów jest nawinięta w spiralę, tak że gdy drut jest zginany, część wiązki, która jest rozciągnięta, przesuwa się wokół spirali do części, która jest ściśnięta, aby drut był mniej naprężony.
