Szczegóły Produktu
Miejsce pochodzenia: Szanghai Chiny
Nazwa handlowa: Tankii
Orzecznictwo: ISO9001:2015
Numer modelu: Miedź
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: Negotiated price
Szczegóły pakowania: Szpula w kartonie, w razie potrzeby z paletą ze sklejki lub skrzynką ze sklejki lub zgodnie z wymaga
Czas dostawy: 7-12 dni
Zasady płatności: L / C, T / T, Western Union, MoneyGram, Paypal
Możliwość Supply: 200 + TON + MIESIĄC
Drut przewodzący: |
Drut goły, drut izolowany |
Podanie: |
Instrument precyzyjny, dekoracja |
Kolor pod warunkiem: |
Jako wymagane |
Rodzaj: |
I, II |
Grubość: |
Pojedynczy podwójny |
Drut przewodzący: |
Drut goły, drut izolowany |
Podanie: |
Instrument precyzyjny, dekoracja |
Kolor pod warunkiem: |
Jako wymagane |
Rodzaj: |
I, II |
Grubość: |
Pojedynczy podwójny |

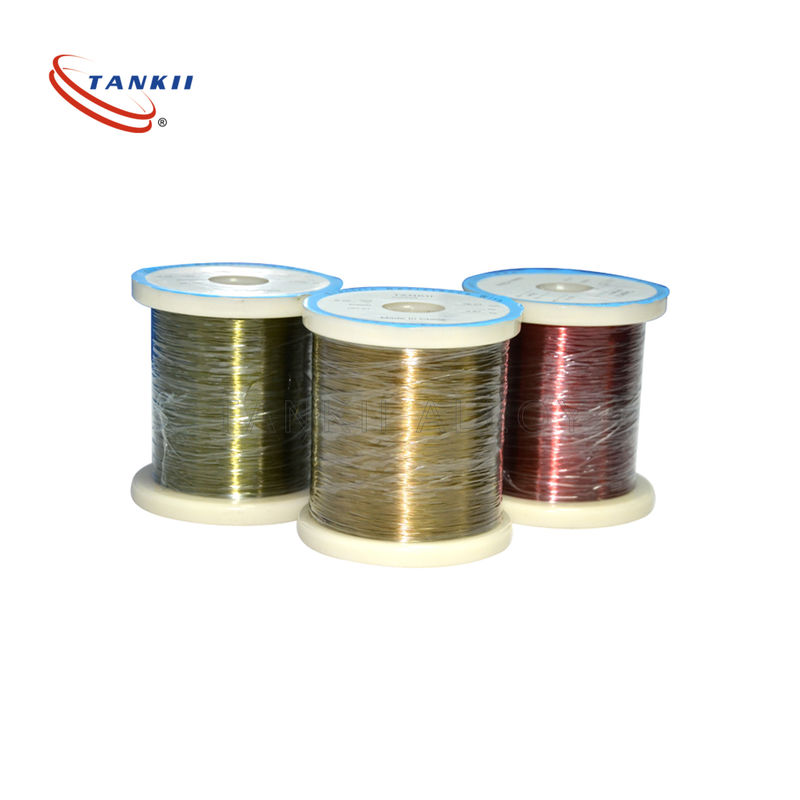

0,4 mm Drut miedziany klasy 155 w kolorze złotym, emaliowany, do dekoracji
Magnet wire or enameled wire is a copper or aluminum wire coated with a very thin layer of insulation. Drut magnetyczny lub drut emaliowany to drut miedziany lub aluminiowy pokryty bardzo cienką warstwą izolacji. It is used in the construction of transformers, inductors, motors, generators, speakers, hard disk head actuators, electromagnets, electric guitar pickups and other applications that require tight coils of insulated wire. Służy do budowy transformatorów, cewek indukcyjnych, silników, generatorów, głośników, siłowników głowicy dysku twardego, elektromagnesów, przetworników gitar elektrycznych i innych zastosowań wymagających ciasnych cewek izolowanego drutu.
The wire itself is most often fully annealed, electrolytically refined copper. Sam drut jest najczęściej w pełni wyżarzonym elektrolitycznie rafinowaną miedzią. Aluminum magnet wire is sometimes used for large transformers and motors. Drut z magnesem aluminiowym jest czasem stosowany w dużych transformatorach i silnikach. The insulation is typically made of tough polymer film materials rather than enamel, as the name might suggest. Izolacja jest zwykle wykonana z twardych materiałów z folii polimerowej, a nie ze szkliwa, jak sama nazwa wskazuje.
Konduktor
The most suitable materials for magnet wire applications are unalloyed pure metals, particularly copper. Najbardziej odpowiednimi materiałami do zastosowania drutów magnetycznych są niestopowe czyste metale, zwłaszcza miedź. When factors such as chemical, physical, and mechanical property requirements are considered, copper is considered the first choice conductor for magnet wire. Uwzględniając takie czynniki, jak wymagania chemiczne, fizyczne i mechaniczne, miedź jest uważana za przewodnik pierwszego wyboru dla drutu magnetycznego.
Most often, magnet wire is composed of fully annealed, electrolytically refined copper to allow closer winding when making electromagnetic coils. Najczęściej drut magnetyczny składa się z całkowicie wyżarzonej, elektrolitycznie rafinowanej miedzi, aby umożliwić bliższe nawijanie podczas wytwarzania cewek elektromagnetycznych. High-purity oxygen-free copper grades are used for high-temperature applications in reducing atmospheres or in motors or generators cooled by hydrogen gas. Gatunki miedzi beztlenowej o wysokiej czystości są stosowane w zastosowaniach wysokotemperaturowych w atmosferze redukującej lub w silnikach lub generatorach chłodzonych gazowym wodorem.
Aluminium magnet wire is sometimes used as an alternative for large transformers and motors. Aluminiowy drut magnetyczny jest czasem stosowany jako alternatywa dla dużych transformatorów i silników. Because of its lower electrical conductivity, aluminium wire requires a 1.6-times larger cross sectional area than a copper wire to achieve comparable DC resistance. Ze względu na niższą przewodność elektryczną drut aluminiowy wymaga 1,6-krotnie większej powierzchni przekroju niż drut miedziany, aby osiągnąć porównywalną oporność na prąd stały.
Izolacja
Although described as "enameled", enameled wire is not, in fact, coated with a layer of enamel paint or vitreous enamel made of fused glass powder. Chociaż opisany jako „emaliowany”, emaliowany drut nie jest w rzeczywistości pokryty warstwą farby emaliowej lub szklistej emalii ze stopionego proszku szklanego. Modern magnet wire typically uses one to four layers (in the case of quad-film type wire) of polymer film insulation, often of two different compositions, to provide a tough, continuous insulating layer. Nowoczesny drut magnetyczny zwykle wykorzystuje jedną do czterech warstw (w przypadku drutu typu czterowarstwowego) izolacji z folii polimerowej, często o dwóch różnych składach, w celu zapewnienia twardej, ciągłej warstwy izolacyjnej. Magnet wire insulating films use (in order of increasing temperature range) polyvinyl formal (Formvar), polyurethane, polyamide, polyester, polyester-polyimide, polyamide-polyimide (or amide-imide), and polyimide. Folie izolacyjne z drutu magnetycznego (w kolejności rosnącego zakresu temperatur) zawierają poliwinyloformal (Formvar), poliuretan, poliamid, poliester, poliester-poliimid, poliamid-poliimid (lub amid-imid) i poliimid. Polyimide insulated magnet wire is capable of operation at up to 250 °C. Drut magnetyczny z izolacją poliimidową może pracować w temperaturze do 250 ° C. The insulation of thicker square or rectangular magnet wire is often augmented by wrapping it with a high-temperature polyimide or fiberglass tape, and completed windings are often vacuum impregnated with an insulating varnish to improve insulation strength and long-term reliability of the winding. Izolacja grubszego kwadratowego lub prostokątnego drutu magnetycznego jest często zwiększana przez owinięcie go wysokotemperaturową taśmą poliimidową lub z włókna szklanego, a gotowe uzwojenia są często impregnowane próżniowo lakierem izolacyjnym w celu poprawy wytrzymałości izolacji i długoterminowej niezawodności uzwojenia.
Cewki samonośne są uzwojone drutem powlekanym co najmniej dwiema warstwami, przy czym najbardziej zewnętrzna jest z tworzywa termoplastycznego, które po podgrzaniu łączy ze sobą zwoje.
Other types of insulation such as fiberglass yarn with varnish, aramid paper, kraft paper, mica, and polyester film are also widely used across the world for various applications like transformers and reactors. Inne rodzaje izolacji, takie jak przędza z włókna szklanego z lakierem, papier aramidowy, papier siarczanowy, mika i folia poliestrowa, są również szeroko stosowane na całym świecie do różnych zastosowań, takich jak transformatory i reaktory. In the audio sector, a wire of silver construction, and various other insulators, such as cotton (sometimes permeated with some kind of coagulating agent/thickener, such as beeswax) and polytetrafluoroethylene (Teflon) can be found. W sektorze audio można znaleźć drut o srebrnej konstrukcji i różne inne izolatory, takie jak bawełna (czasami przesiąknięta jakimś rodzajem środka koagulującego / zagęszczacza, takiego jak wosk pszczeli) i politetrafluoroetylen (teflon). Older insulation materials included cotton, paper, or silk, but these are only useful for low-temperature applications (up to 105°C). Starsze materiały izolacyjne obejmowały bawełnę, papier lub jedwab, ale są one przydatne tylko w aplikacjach niskotemperaturowych (do 105 ° C).
For ease of manufacturing, some low-temperature-grade magnet wire has insulation that can be removed by the heat of soldering. Dla ułatwienia produkcji niektóre druty magnetyczne o niskiej temperaturze mają izolację, którą można usunąć przez ciepło lutowania. This means that electrical connections at the ends can be made without stripping off the insulation first. Oznacza to, że połączenia elektryczne na końcach można wykonać bez uprzedniego zdejmowania izolacji.
Typ emaliowany | Poliester | Zmodyfikowany poliester | imid poliestrowy | Poliamid-imid | poliester-imid / poliamid-imid |
Rodzaj izolacji | PEW / 130 | PEW (G) / 155 | EIW / 180 | EI / AIW / 200 | EIW (EI / AIW) 220 |
Klasa termiczna | 130, KLASA B. | 155, KLASA F. | 180, KLASA H. | 200, KLASA C | 220, KLASA N |
Standard |
IEC60317-0-2 IEC60317-29 MW36-A |
IEC60317-0-2 IEC60317-29MW36-A |
IEC60317-0-2 IEC60317-29 MW36-A |
IEC60317-0-2 IEC60317-29 MW36-A |
IEC60317-0-2 IEC60317-29 MW36-A |
