Constantan to stop miedziowo-niklowy znany również jako Eureka, Postęp, i Prom.Zwykle składa się z 55% miedzi i 45% niklu. Jego główną cechą jest rezystywność, która jest stała w szerokim zakresie temperatur.Inne stopy o podobnie niskich współczynnikach temperaturowychsą znane, takie jak manganina(Cu86Mn12Ni2).
Stop jest niemagnetyczny.Służy do rezystora zmiennego regeneratora elektrycznego i rezystora odkształcenia,
potencjometry, przewody grzejne, przewody grzejne i maty.Taśmy służą do podgrzewania bimetali.Innym obszarem zastosowań jest produkcja termopar, ponieważ wytwarzają one dużą siłę elektromotoryczną (EMF) w połączeniu z innymi metalami.
Seria stopów miedzi i niklu: Constantan CuNi40 (6J40), CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19, CuNi23, CuNi30, CuNi34, CuNi44.
Co bardzo ważne, Constantan można przetwarzać w celu kompensacji temperatury własnej, aby dopasować szeroki zakres współczynnika rozszerzalności cieplnej materiału testowego.Stop A jest dostarczany z samokompensacją temperatury (STC) o numerach 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 i 50, do stosowania na materiałach testowych o odpowiednich współczynnikach rozszerzalności cieplnej, wyrażonych w części na milion długości (lub µm / m) na stopnie Celsjusza lub kelwiny
Do pomiaru bardzo dużych szczepów, 5% (50 000 mikrostrain) lub powyżej wyżarzany konstantan (stop P) jest zwykle wybieranym materiałem na siatkę.Constantan w tej postaci jest bardzo plastyczny;a przy długościach pomiarowych 0,125 cala (3,2 mm) i dłuższych może być odkształcona do> 20%.Należy jednak pamiętać, że przy wysokich cyklicznych odkształceniach stop P będzie wykazywał pewną trwałą zmianę rezystywności z każdym cyklem, powodując odpowiednie zeroprzesunięcie tensometru.Ze względu na tę charakterystykę i tendencję do przedwczesnego niszczenia siatki przy wielokrotnym odkształcaniu, stop P nie jest zwykle zalecany do zastosowań z cyklicznymi odkształceniami.Stop P jest dostępny z numerami STC 08 i 40 do stosowania na metalach i tworzywach sztucznychodpowiednio.
Zakres wymiarów:

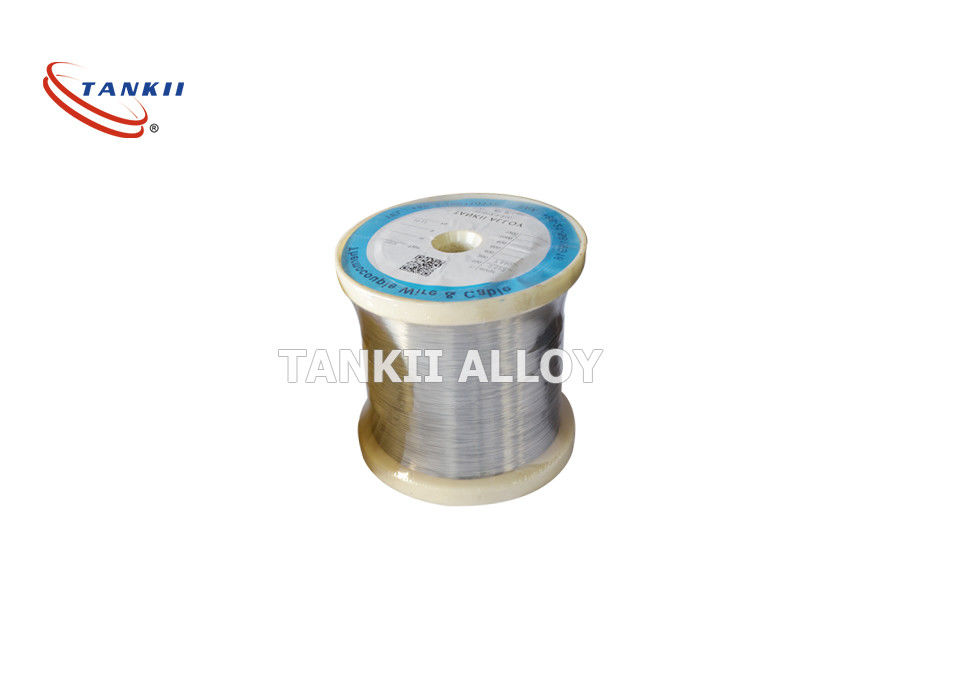

Drut: 0,1-10 mm
Wstążki: 0,05 * 0,2-2,0 * 6,0 mm
Pasek: 0,05 * 5,0-5,0 * 250 mm
Główne właściwości
| własność |
Wartość |
| Oporność elektryczna w temperaturze pokojowej |
4,9 x 10−7 Ω · m |
| Współczynnik temperaturowy przy 20 ° C |
8 ppmK−1 |
| Współczynnik temperaturowy od -55 do 105 ° C |
± 40 ppmK−1 |
| Punkt Curie |
35 K. |
| Gęstość |
8,9 x 103 kg / m³ |
| Temperatura topnienia |
1221–1300 ° C |
| Specyficzna pojemność cieplna |
0,39 kJ / (kg · K) |
| Przewodność cieplna w 23 ° C |
19,5 W / (mK) |
| Liniowy współczynnik rozszerzalności cieplnej przy 25 do 105 ° C |
14,9 x 10−6 K.−1 |
| Wytrzymałość na rozciąganie |
455–860 MPa |
| Wydłużenie przy zerwaniu |
<45% |
| Moduł sprężystości |
162 GPa |
Zastosowanie rezystora, jak poniżej:
