specjalnie zaprojektowane taśmy z materiałów stopu 6J12/6J8/6J13/CuMn7Sn/CuMn12Ni/CuMn3 w celu uzyskania dobrej odporności

Stryp ze stopu miedzi-manganu-cyny CuMn7Sn Odporność 0,29 Odporność szunt Stryp z dobrą

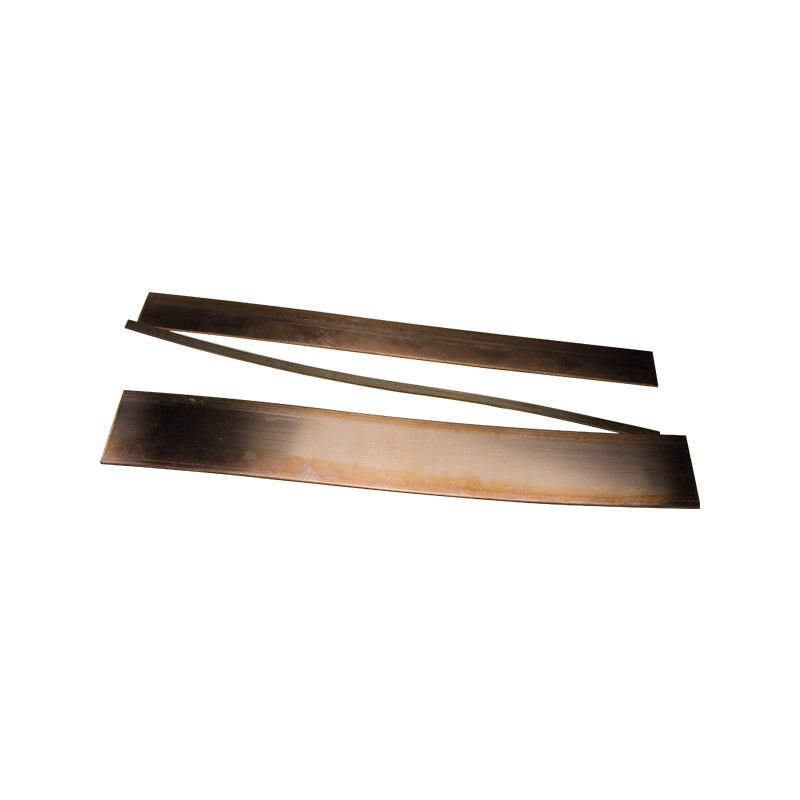

Płyty manganinowe to powszechna forma stopów manganinowych stosowana w różnych zastosowaniach elektrycznych i elektronicznych.

1. Skład materiału:

   • Paski manganinowe składają się zazwyczaj ze standardowego stopów manganiny, który zawiera około 84% miedzi, 12% manganu i 4% niklu.

2. Właściwości fizyczne:

   • Paski manganinowe są dostępne w różnych grubościach, zazwyczaj od 0,01 mm do 1,0 mm.
   • Szerokość taśm manganinowych może się różnić, ale powszechne szerokości obejmują 2 mm, 5 mm, 10 mm i 20 mm.
   • Paski manganinowe mają płaski, prostokątny przekrój.

3. Właściwości elektryczne:

   • Paski manganinowe wykazują niezwykle niski współczynnik odporności w temperaturze, zazwyczaj około 0,00002 na stopień Celsjusza.
   • Opór elektryczny taśm manganinowych wynosi około 44 microohm-cm w temperaturze 20°C.
   • Paski manganinowe są używane do wytwarzania precyzyjnych i stabilnych rezystorów oraz innych precyzyjnych elementów elektrycznych.

4. Zastosowanie:

   • Paski manganinowe są powszechnie stosowane w budowie rezystorów precyzyjnych, rezystorów obciążeniowych i rezystorów szuntów.
   • Stosuje się je również w mostach Wheatstone, rozdzielaczach napięcia i innych wrażliwych obwodach pomiarowych.
   • Przesyłki manganinowe mogą być dalej przetwarzane, np. poprzez wywieranie lub grafowanie, w celu stworzenia specyficznych konstrukcji rezystorów.

Połączenie stabilnych właściwości elektrycznych i odporności na korozję sprawia, że taśmy manganinowe są preferowanym wyborem w zastosowaniach, w których kluczowe są spójne i niezawodne wartości odporności,Na przykład w przyrządach naukowych., kontroli przemysłowych i metrologii.

Złożenie chemiczne

Właściwości fizyczne

Właściwości mechaniczne

Właściwości mechaniczne Manganin 43
