29HK / Kovar Plate/Rod Fe Ni stopowy
Ogólny opis
Kovar to nominalny stop 29%Ni-17%Co-54%Fe, który jest dobrze znanym stopem uszczelniającym szkło, nadającym się do uszczelniania twardego szkła.Kovar ma nominalny współczynnik rozszerzenia około 5 ppm/°C i temperaturę nachylenia ~450 °C (840 °F).
Kovar (ASTM F15Zestaw ten znalazł szerokie zastosowanie w rurach mocy, rurach mikrofalowych, tranzystorach i diodach.W układach zintegrowanych, stosowano go w opakowaniu płaskim i opakowaniu podwójnym.
Skład chemiczny
| Klasa |
C% |
P% |
S% |
Mn% |
Si% |
|
Cu% |
Cr% |
Mo% |
Ni% |
Co% |
Fe% |
| Kovar |
Maksymalnie 0.03 |
Maksymalnie 0.020 |
Maksymalnie 0.020 |
Maksymalnie 0.50 |
Maksymalnie 0.30 |
|
Maksymalnie 0.20 |
Maksymalnie 0.20 |
Maksymalnie 0.20 |
28.5-29.5 |
16.8-17.8 |
Bal. |
Specyfikacje
| Klasa |
Zjednoczone Narody |
Werkstoff Nr. |
ASTM |
| Kovar |
K94610 |
1.3981 |
F15 |
|
Właściwości fizyczne
| Klasa |
Gęstość |
Punkt topnienia |
| Kovar |
80,17 g/cm3 |
1449°C |
Właściwości mechaniczne
| Klasa |
Wytrzymałość na rozciąganie N/mm2 |
| Miękkie |
1/4 twarde |
1/2 twarde |
3/4 Ciężko |
Całkowicie |
| Pas Kovar |
< 570 |
520-630 |
590-700 |
600-770 |
> 700 |
| Drut Kovar |
< 585 |
585-725 |
655-795 |
725-860 |
> 860 |
Współczynnik rozszerzenia
| Stopy |
Liniowy współczynnik rozszerzenia cieplnego ā,10-6/oC |
| 20-200oC |
20-300oC |
20-400oC |
20-450oC |
20-500oC |
20-600oC |
20-700oC |
20-800oC |
| Kovar |
5.9 |
5.3 |
5.1 |
5.3 |
6.2 |
7.8 |
9.2 |
10.2 |
Zakres rozmiarów:

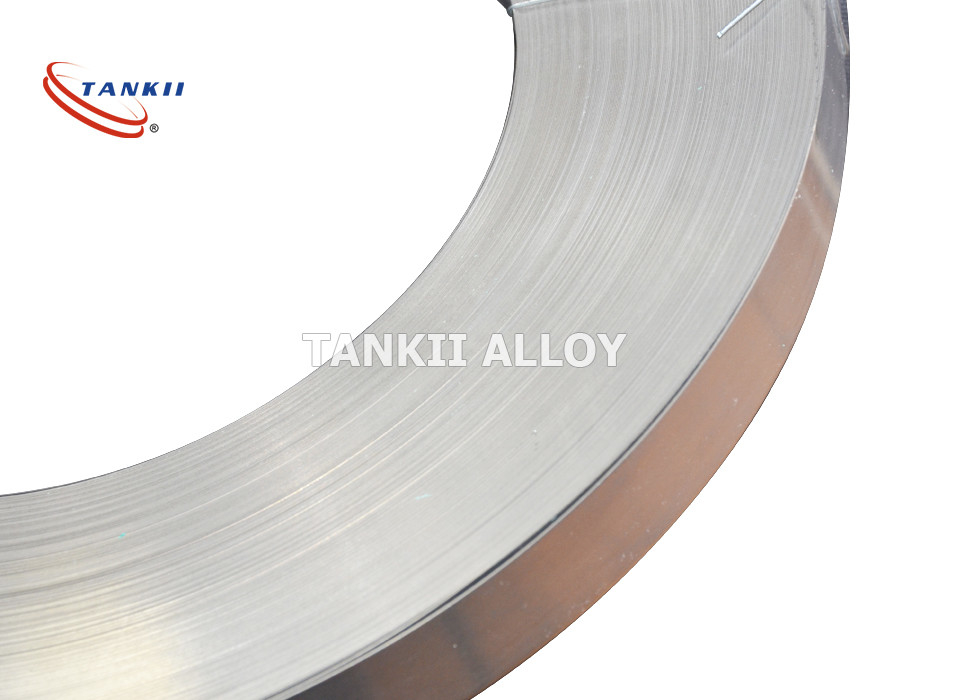

*Płytka --- grubość 0,1 mm~40,0 mm, szerokość:≤ 300 mm,warunki: walcowana na zimno ((gorąco), jasna, jasno wygrzana
* Drut okrągły---Dia 0.1mm~Dia 5.0mm,Stan: zimno, jasny, jasny wygrzewany
*Włókno płaskie---Diagram 0,5 mm~Diagram 5,0 mm,długość: ≤ 1000 mm,stan: płasko walcowane, jasno wygrzewane
* Bar---Diana 5,0 mm~Diana 8,0 mm,długość: ≤ 2000 mm,stan: na zimno, jasny, jasny wygrzewany
Średnica 8,0 mm~Średnica 32,0 mm,długość: ≤ 2500 mm,stan: walcowana na gorąco, jasna, jasno wygrzana
Średnica 32,0 mm~Średnica 180,0 mm,długość:≤1300 mm,stan:kucie na gorąco, łuszczenie, obrócenie, obrócenie na gorąco
* Kapillary---OD 8,0 mm~1,0 mm,ID 0,1 mm~8,0 mm,długość: ≤ 2500 mm,warunki: wyciągnięte na zimno, jasne, jasno wygrzewane
*Rurka ---OD 120mm~8.0mm,ID 8.0mm~129mm,długość:≤4000mm,stan: wyciągnięta na zimno, jasna, jasno wygrzana
