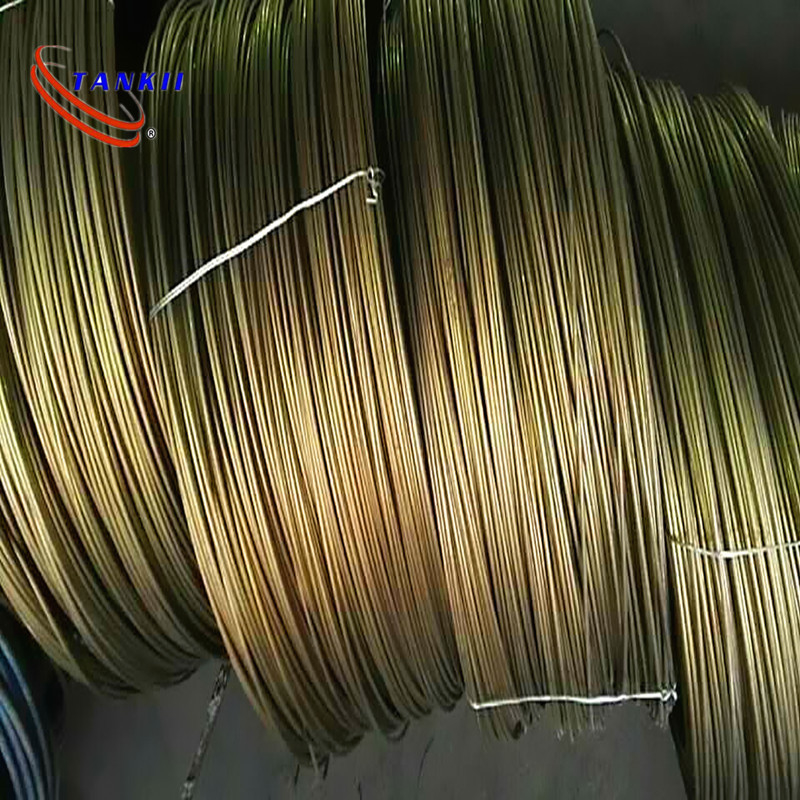

Druty i paski manganinowe 2,0 mm stosowane do czujników ultrawysokiego ciśnienia
Manganin jest nazwą towarową stopu zawierającego zazwyczaj 86% miedzi, 12% manganu i 2% niklu.
Taśmy i drut manganinowy są stosowane w produkcji rezystorów, w szczególności szuntów amperometrowych, ze względu na jego praktycznie zerowy współczynnik temperatury wartości oporu i długoterminową stabilność.
Manganin is also used in gauges for studies of high-pressure shock waves (such as those generated from the detonation of explosives) because it has low strain sensitivity but high hydrostatic pressure sensitivity
Zawartość chemiczna, %
| Ni |
Mn |
Fe |
Tak. |
Cu |
Pozostałe |
Dyrektywa ROHS |
| Cd |
Pb |
Hg |
Kr |
| 2~3 |
11~13 |
0.5 (maks.) |
mikro |
Bal |
- |
ND |
ND |
ND |
ND |
Właściwości mechaniczne
| Maksymalna ciągła temperatura pracy |
0-100oC |
| Rezywność w temperaturze 20oC |
00,47±0,03 ohm mm2/m |
| Gęstość |
80,44 g/cm3 |
| Przewodność cieplna |
-3~+20KJ/m·h·oC |
| Współczynnik temperatury oporu w temperaturze 20 oC |
-2~+2α×10-6/oC ((klasa0) |
| -2~+2α×10-6/oC (klasa 1) |
| -2~+2α×10-6/oC (klasa 2) |
| Punkt topnienia |
1450oC |
| Wytrzymałość na rozciąganie ((Twardość) |
635 Mpa (min) |
| Siła na rozciąganie,N/mm2 |
340~535 |
| Wydłużenie |
15% ((min) |
| Pole elektromagnetyczne w stosunku do Cu, μV/oC (0~100oC) |
1 |
| Mikrograficzna struktura |
austenit |
| Właściwości magnetyczne |
nie |
| Mikrograficzna struktura |
Ferryt |
| Właściwości magnetyczne |
Magnetyczne |
Zastosowanie manganiny
Folia manganinowa i drut są stosowane w produkcji rezystorów, zwłaszcza amperometrowych, ze względu na praktycznie zerowy współczynnik temperatury wartości oporu i długoterminową stabilność.
Dane zamieszczone w niniejszym dokumencie są chronione na mocy obowiązujących przepisów prawa, w tym, między innymi, prawa autorskiego i umów międzynarodowych.
Wielkość produktu
Drut: 0,018 mm-10 mm
Taśma: 0,05*0,2 mm-2,0*6,0 mm
Pas: 0,5*5,0mm-5,0*250mm
Bar: 10-100 mm
Proszę skontaktować się z nami, jeśli potrzebujesz wysokiej jakości taśmy manganinowej.
