Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: TANKII
Orzecznictwo: ISO
Numer modelu: Constantan
Warunki płatności i wysyłki
Minimalne zamówienie: 20 kg
Szczegóły pakowania: Taśma / drut / średnica taśmy 0,005 mm-1,0 mm w szpulce, duże opakowanie 1,50 mm w cewce
Zasady płatności: Western Union, T / T, L / C
Możliwość Supply: 20 000 kg / tydzień
Państwa: |
Miękko wygięty lub twardy |
Podaj próbki: |
dostępna jest mała ilość próbek |
rezystywność stała: |
0,48 ± 0,03 |
Typ przewodnika: |
Stałe |
Skład chemiczny: |
Cu, Mn, Ni |
Funkcja: |
dobra stabilność formy i niższe ceny |
Państwa: |
Miękko wygięty lub twardy |
Podaj próbki: |
dostępna jest mała ilość próbek |
rezystywność stała: |
0,48 ± 0,03 |
Typ przewodnika: |
Stałe |
Skład chemiczny: |
Cu, Mn, Ni |
Funkcja: |
dobra stabilność formy i niższe ceny |
2. Opis produktu
Constantan to stop miedziowo-niklowy, który zawiera określone niewielkie ilości dodatkowych pierwiastków w celu uzyskania dokładnych wartości współczynnika temperaturowego rezystywności. Dokładna kontrola procesów topienia i konwersji prowadzi do bardzo niskiego poziomu porów w ultra-cienkich grubościach. Stop jest szeroko stosowany w przypadku rezystorów foliowych i czujników tensometrycznych.
Zawartość chemiczna,%
Szczegóły Produktu:
Ocena: 6J40 znana również jako cuni40
Charakter: Z 40% niklem, 1,5% stopem manganu miedzi
Właściwości mechaniczne
Maks. Ciągła temp. Serwisowa | 400 ℃ |
Rezystancja przy 20 ℃ | 0,48 ± 3% oma mm2 / m |
Gęstość | 8,9 g / cm3 |
Przewodność cieplna | -6 (Max) |
Temperatura topnienia | 1280 ℃ |
Wytrzymałość na rozciąganie, N / mm2 wyżarzona, miękka | 340 ~ 535 Mpa |
Wytrzymałość na rozciąganie, N / mm3 Walcowane na zimno | 680 ~ 1070 Mpa |
Wydłużenie (wyżarzanie) | 25% (Min) |
Wydłużenie (walcowane na zimno) | ≥ Min.) 2% (Min) |
EMF vs Cu, μV / ºC (0 ~ 100ºC) | -43 |
Struktura mikrograficzna | austenit |
Właściwość magnetyczna | Nie |
TCR | -40 ~ + 40 |
Stop CuNi
Charact erystyczne | Oporność (200C μΩ.m) | Max.working Temperatura (0C) | Rozciągający siła (Mpa) | Topienie punkt (0C) | Gęstość (g / cm3) | TCR x10-6 / 0 ° C (20 ~ 600 0C) | EMF vs Cu (μV / 0C) (0 ~ 100 0C) |
Stop Nomenc Lature | |||||||
NC003 (CuNi1) | 0,03 | 200 | 210 | 1085 | 8.9 | <100 | -8 |
NC005 (CuNi2) | 0,05 | 200 | 220 | 1090 | 8.9 | <120 | -12 |
NC010 (CuNi6) | 0,1 | 220 | 250 | 1095 | 8.9 | <60 | -18 |
NC012 (CuNi8) | 0.12 | 250 | 270 | 1097 | 8.9 | <57 | -22 |
NC015 (CuNi10) | 0,15 | 250 | 290 | 1100 | 8.9 | <50 | -25 |
NC020 (CuNi14) | 0,2 | 300 | 310 | 1115 | 8.9 | <30 | -28 |
NC025 (CuNi19) | 0,25 | 300 | 340 | 1135 | 8.9 | <25 | -32 |
NC030 (CuNi23) | 0.3 | 300 | 350 | 1150 | 8.9 | <16 | -34 |
NC035 (CuNi30) | 0,35 | 350 | 400 | 1170 | 8.9 | <10 | -37 |
NC040 (CuNi34) | 0.4 | 350 | 400 | 1180 | 8.9 | 0 | -39 |
NC050 (CuNi44) | 0,5 | 400 | 420 | 1200 | 8.9 | <-6 | -43 |
Constantan Tradenames:
Cuprothal, Alloy 294, Cuprothal 294, Nico, MWS-294, Cupron, Copel, Alloy 45,
Neutrologia, Advance, CuNi 102, Cu-Ni 44, Konstantan
Resistance Alloy - Constantan Rozmiary / Temperaturowe możliwości
1; Stan: jasny, wyżarzony, miękki
2; Średnica drutu 0,02 mm-1,0 mm w szpuli, duży niż 1,0 mm w cewce
3; Pręt, średnica pręta 1mm-30mm

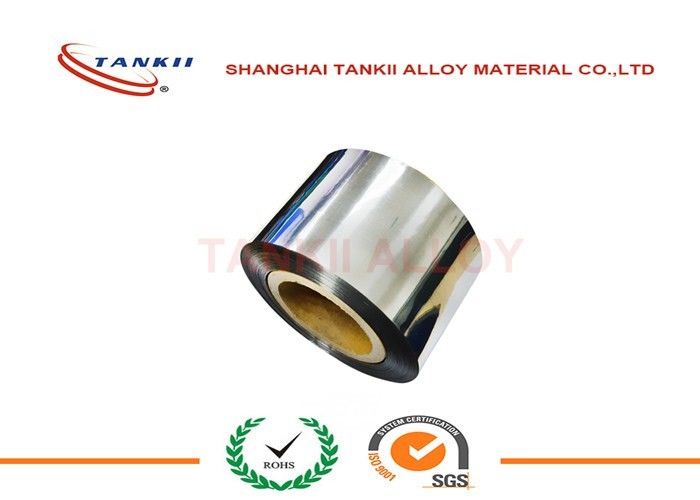

4; Pasek: grubość 0,05 mm-7 mm, szerokość 1 mm-280 mm
