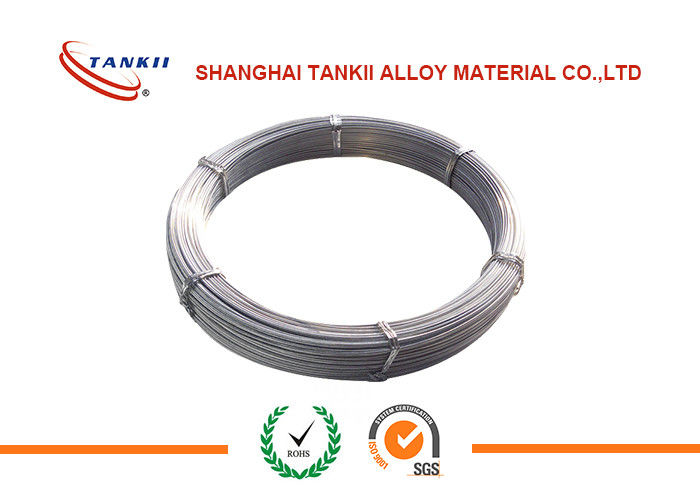

Odporność na ogrzewanie FeCrAl Alloy Resistohm 135 Ribbon TANKII D Alfero 901

0Cr23Al5

Informacje ogólne

Drut oporowy jest rodzajem przewodu elektrycznego o wysokiej rezystancji. Drut opiera się przepływowi elektryczności i zamienia energię elektryczną na ciepło.

Zastosowanie do drutu oporowego obejmuje rezystory, elementy grzejne, grzejniki elektryczne, piece elektryczne, tostery i wiele innych.

Nichrom , niemagnetyczny stop niklu i chromu, jest powszechnie używany do wytwarzania drutu oporowego, ponieważ ma wysoką rezystywność i odporność na utlenianie w wysokich temperaturach. W przypadku zastosowania jako element grzejny drut oporowy jest zwykle nawijany na cewki. Jedną z trudności w stosowaniu nichromowanego drutu jest to, że zwykły lut elektryczny nie przywiera do niego, więc połączenia z energią elektryczną muszą być wykonane innymi metodami, takimi jak złącza zaciskane lub zaciski śrubowe.

FeCrAl , rodzina stopów żelazowo-chromowo-aluminiowych (TANKII APM, A-1, D i AF itp.) Stosowanych w szerokim zakresie zastosowań odpornościowych i wysokotemperaturowych jest również stosowana w postaci drutów oporowych.

Resistohm 135

OCr23AL5 znany również jako Alchrome D, stop 815 , Resistohm 135 , Stablohm 812, Alohrome DK, Alferon 901, Stop k, Aluchrom Y, Gilphy 135

1. Skład chemiczny

. Właściwości fizyczne

- Oporność ( Ω mm² / m) : 1,35

- Współczynnik temperaturowy (K x 10-6 / ° C) : 70

od 20 do 1000 ° C

- Przewodność cieplna w 120 ° C (Wm-1 ° C-1) : 16,50

- Współczynnik rozszerzalności liniowej (współczynnik 10-6 / ° C) : 14

od 20 do 1000 ° C

- Gęstość (g / cm3) : 7,25

- Punkt pełzania w

- w temperaturze 800 ° C : 6

- w 1 000 ° C : 1

- Temperatura topnienia (° C) : 1 500

- Maksymalna temperatura pracy (° C) : 1 200

Standardowe właściwości mechaniczne

- Wytrzymałość na rozciąganie (daN / mm²) : 75

- Granica plastyczności (daN / mm²) : 55

- Wydłużenie (% na 100 mm) : ≥18

- Twardość (HV) : 230

3. Rozmiar

Drut: 0,018 mm-10 mm
Wstążka: 0,05 * 0,2 mm-2,0 * 6,0 mm
Pasek: 0,5 * 5,0 mm-5,0 * 250 mm
Pasek: 10-100 mm

4. Typowe zastosowania

Resistohm 135 jest stopem ferrytycznym z rodziny FeCrAl, który może być stosowany jako element grzejny o odporności do 1200 ° C.

Resistohm 135 musi być używany w suchym środowisku, aby uniknąć rdzy, ponieważ nie jest to stop ze stali nierdzewnej.

Elementy wykonane w Resistohm 135 mają doskonałą trwałość w środowisku siarkowym, a szczególnie w atmosferze utleniającej.

Resistohm 135 jest zwykle używany w piecach górnych z ceramiką, elementami pieców ceramicznych i elementami rurowymi.
Ze względu na swoją odporność na działanie atmosfer węglowych, Resistohm 135 jest wybierany do produkcji zapalniczek i elementów palników paliwowych.

Q1. Jakiego rodzaju materiałów (symboli) używa się do elektrycznych przewodów grzejnych?

Używane są głównie stopy serii Ni-Cr i stopy serii Fe-Cr-Al.

Q2. Jaka jest zaleta lub wada w zależności od materiałów?

A. Na krótko pokażemy je w Tabeli 1

Tabela 1
