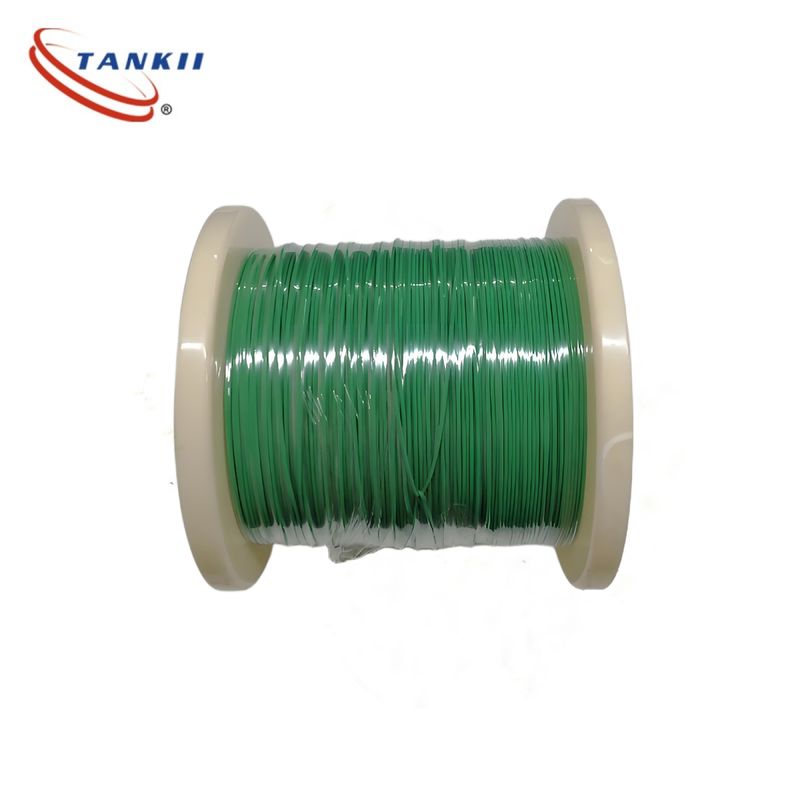

Standardowy kod kolorów IEC Zielony i biały kabel termoaparatu typu K z izolacją FEP 0,5 mm jednoprzewodnik
Wybór odpowiedniego kabla termopar jest kluczowy dla dokładnego wykrywania temperatury w zastosowaniach przemysłowych, motoryzacyjnych i naukowych.ramy stopnioweoparte na kryteriach technicznych i rozważaniach rzeczywistych:
Kable termoparyczne muszą używaćprzewody kompensacyjnez tym samym współczynnikiem Seebecka co stop termoaparów, aby uniknąć przesunięć napięcia.
Wybierz izolację na podstawieciągła temperatura pracyi narażenia chemicznego:
- Wysokiej temperatury (> 500°C):
- Izolowane mineralnie (MI): MgO w proszku + powłoka ze stali nierdzewnej (200-1300°C, certyfikat ATEX/IECEx dla stref wybuchowych).
- FEP/PTFE: 200-260°C, odporne na kwasy (np. reaktory chemiczne).
- Środkowa temperatura (100-500°C):
- Kauczuk silikonowy: 180°C, elastyczny do przenoszenia maszyn (np. taśmy przenośnikowe).
- Włókno szklane teflonowe: 250°C, odporny na ścieranie (wlewy metalowe).
- Niska temperatura (< 100°C):
- PVC: 70°C, opłacalne do użytku w pomieszczeniach zamkniętych (np. przetwarzanie żywności).
- wilgoć/korozja:
- Użyciestali nierdzewnej(IP67/IP68) dla wilgotnych środowisk (np. rur parowych).
- DodajKauczuk etylenopropylenowy (EPR)płaszcz odporny na wodę słoną (kotły morskie).
- Interferencje EMI/RFI:
- Kable osłonięte(plata miedziana lub aluminiowa) zmniejsza hałas w obszarach o wysokim napięciu (np. w pobliżu silników).
- Pary skręcone(30 skrętów/m) w dalszym ciągu zminimalizować sprzężenie indukcyjne (standardy ASTM E1137).
- Obciążenie mechaniczne:
- taśma metalowa z włączeniem do odporności na rozbijanie (przędów budowlanych).
- Silikon elastyczny(5 milionów cykli zakrętu) dla robotyki lub maszyn obracających się.
- Wybrzeże (AWG):
- Mniejszy rozmiar (24-26AWG) dla krótkich biegów (<10m, np. instrumenty laboratoryjne).
- Większa przepustowość (18-20AWG) na duże odległości (>50m) w celu zmniejszenia spadku napięcia (np. elektrownie).
- Kodowanie koloru kurtki:
- W celu szybkiej identyfikacji należy przestrzegać norm ANSI/ISA (np. typ K = czerwony ((+) / biały ((-), typ J = czarny ((+) / biały ((-)).
- Zakończenie:
- Złącza formowane (np. M12 do automatyzacji) w porównaniu z końcami odciętymi (do montażu na zamówienie). Kable z przedwykładami zmniejszają błędy instalacyjne o 60% (Raport terenowy, 2024)
Kabel typu K (nikl, chrom, nikl, aluminium) (KX)
Główne cechy: błąd ± 2,2 °C (1000 °C), odporność na utlenianie, wysoka opłacalność
Typowy scenariusz:
▶ Przemysłowy piec/kotel (800-1200 °C): piec rotacyjna cementu (odporna na kurz i wysoką temperaturę)
▶ Badania silników samochodowych: monitorowanie temperatury nadwozia cylindra (szeroki zakres temperatur od -40 °C do 1000 °C)
▶ Przypadek błędu: Elektrownia błędnie użyła kabla BX (przewodu kompensacyjnego typu B), co spowodowało fałszywy wzrost temperatury pieca o 15 ° C i zmniejszenie wydajności spalania
Kodowanie kolorów:
Zastosowanie:
Kabel termopal ma szeroki zakres zastosowań, w tym:
- Produkcja przemysłowa:
- Metallurgia: W produkcji stali, żelaza i innych procesach metalurgicznych do monitorowania wysokich temperatur w piecach, takich jak wysokie pieca, pieca elektryczne i konwertery, używane są kable termoelementów.Pomaga to kontrolować proces topienia i zapewnić jakość produktów metalowych.
- Przemysł chemiczny: Reakcje chemiczne często występują w określonych warunkach temperatury.i inne urządzenia zapewniające normalny przebieg reakcji chemicznych i bezpieczeństwo procesu produkcji.
- Produkcja ceramiki i szkła: Produkcja ceramiki i szkła wymaga wysokotemperaturowych procesów pieczenia i topienia.Kable termoparyczne służą do monitorowania temperatury w piecach i piecach w celu kontrolowania temperatury pieczenia i zapewnienia jakości produktów.
- Produkcja energii: W elektrowniach termopaliczne kable służą do pomiaru temperatury kotłów, turbin parowych,i innych urządzeń do monitorowania stanu pracy urządzeń i zapewnienia bezpiecznej i efektywnej pracy systemu wytwarzania energii.
- Przemysł motoryzacji: W przemyśle motoryzacyjnym do pomiaru temperatury spalin silnika, katalizatorów i innych elementów wykorzystuje się kable termoelementów.Pomaga to monitorować działanie silnika i systemu kontroli emisji, a także jest stosowany w testowaniu i opracowywaniu nowych silników samochodowych.
- Przemysł lotniczy: W przemyśle lotniczym do pomiaru temperatury silników samolotów, silników rakietowych i innych elementów o wysokiej temperaturze wykorzystuje się kable termopar.Jest to kluczowe dla zapewnienia bezpieczeństwa i niezawodności pojazdów lotniczych podczas lotu..
- Przemysł spożywczy: W przemyśle spożywczym do pomiaru temperatury pieców, urządzeń sterylizacyjnych,i inne urządzenia przetwórcze zapewniające bezpieczeństwo i jakość przetwarzania żywności.
- Badania laboratoryjne i naukowe: Kable termopar są szeroko stosowane w laboratoriach i instytucjach badawczych do pomiaru temperatury w różnych eksperymentach i projektach badawczych.eksperymenty chemiczne, oraz badań biologicznych, do pomiaru temperatury próbek i układów reakcyjnych wykorzystuje się kable termopar.
- Systemy HVAC: W systemach ogrzewania, wentylacji i klimatyzacji, kable termoparyczne są używane do pomiaru temperatury powietrza, wody,i innych nośników w celu kontrolowania działania systemu i zapewnienia komfortu środowiska wewnętrznego.
Kable są również dostępne w różnych konfiguracjach, w tym przyziemionych, nieziemionych i odsłoniętych połączeń, aby spełnić specyficzne wymagania aplikacji.Poziomowe połączenia zapewniają szybszy czas reakcji, ale są bardziej podatne na hałas elektrycznyZłącza wystawione na działanie są używane w przypadku, gdy potrzebny jest najszybszy czas reakcji, ale są bardziej podatne na uszkodzenia.
Ogólnie rzecz biorąc, kable termoparów typu K są kluczowym elementem w systemach pomiaru temperatury, zapewniając trwałość, dokładność i wszechstronność w szerokim zakresie zastosowań.
Częste pytania:
P: Jak nazywa się ten kabel termopar?
A: Nazwa tego kabla termoparów to Tankii.
P: Jakie są dostępne różne numery modeli tego kabla termoparów?
Odpowiedź: Różne numery modeli dostępne dla tego kabla termopar to KX/KC, JX, EX, TX, NX, SC
P: Gdzie ten kabel termopar jest produkowany?
A: Ten kabel termopar produkowany jest w Chinach.
P: Jakie są zakresy temperatury obsługiwane przez ten kabel termopar?
Odpowiedź: Zakres temperatur obsługiwany przez ten kabel termopar różni się w zależności od numeru modelu.
P: Czy ten kabel termoparyczny nadaje się do użytku w surowych środowiskach przemysłowych?
O: Tak, ten kabel termopar został zaprojektowany tak, by był trwały i niezawodny w trudnych środowiskach przemysłowych.
