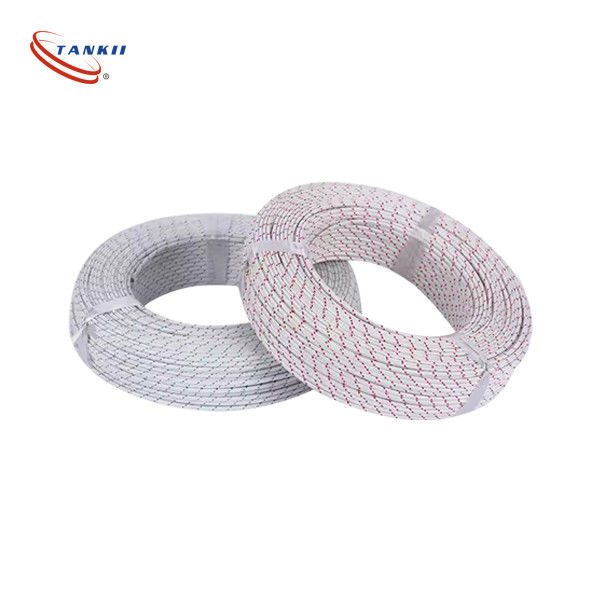

Włókno szklane izolowane termopary przedłużeniowe z przewodnikiem 7/0.2 mm używane do łączenia czujnika i instrumentu temperatury
Rozszerzenie termopary/ drut kompensacyjny jest drutem wykonanym z materiału stopu o podobnych właściwościach termoelektrycznych do materiału elektrody termopar.Jest używany do łączenia termoparów i przyrządów pomiarowych w celu zapewnienia dokładnej transmisji sygnałów temperatury.
Funkcja
Rozszerzenie odległości transmisji sygnału:
Termopary są zwykle instalowane w warunkach wysokiej temperatury lub trudnych warunków, podczas gdy instrumenty pomiarowe (takie jak regulatory temperatury,systemy pozyskiwania danych) mogą być zlokalizowane w odległym miejscuW celu uniknięcia osłabienia sygnału używane są przewody kompensacyjne do połączenia tych dwóch.
Zmniejszenie kosztów:
Materiały elektrody termopary (takie jak platyna-rodium, nikel-chrom) są drogie, podczas gdy druty kompensacyjne wykorzystują tanie stopy, które mogą zmniejszyć koszty materiału bez zmniejszania dokładności.
Zwiększenie elastyczności:
Przewody kompensacyjne są elastyczne i łatwe do podłączenia i montażu.
Klasyfikacja według typów termoparów:
Model przewodu przedłużającego odpowiada rodzajowi termoaparatu, a najczęstszymi są:
Włókno kompensacyjne typu K: stosowane do termoelementów niklu-chromu-niklu-aluminiowego (typ K).
Włókno kompensacyjne typu J: stosowane do termopary żelazo-konstancji (typ J).
Przewód kompensacyjny typu T: stosowany do termoelementów miedzi-konstantu (typ T).
Przewód kompensacyjny typu E: stosowany do termoelementów niklu-chromu-konstantu (typ E).
Klasyfikacja według poziomu dokładności
Poziom ogólny: odpowiedni do ogólnych scenariuszy przemysłowych, o niższej dokładności.
Poziom precyzji: odpowiedni do scenariuszy pomiarów o wysokiej precyzji, z mniejszymi błędami.
Klasyfikacja według środowiska stosowania:
Środowisko ogólne: warstwa izolacyjna PVC, odpowiednia do środowiska suchego i o normalnej temperaturze.
Środowisko o wysokiej temperaturze: warstwa izolacyjna z włókien szklanych lub politetrafluoroetylenu (PTFE), wysoka odporność na temperaturę i korozję.
Środowisko odporne na wybuchy: z metalową warstwą osłony, nadającą się do miejsc łatwopalnych i wybuchowych.
Kodowanie kolorów:
Więcej zdjęć:
Zastosowanie:
Kabel termopal ma szeroki zakres zastosowań, w tym:
- Produkcja przemysłowa:
- Metallurgia: W produkcji stali, żelaza i innych procesach metalurgicznych do monitorowania wysokich temperatur w piecach, takich jak wysokie pieca, pieca elektryczne i konwertery, używane są kable termoelementów.Pomaga to kontrolować proces topienia i zapewnić jakość produktów metalowych.
- Przemysł chemiczny: Reakcje chemiczne często występują w określonych warunkach temperatury.i inne urządzenia zapewniające normalny przebieg reakcji chemicznych i bezpieczeństwo procesu produkcji.
- Produkcja ceramiki i szkła: Produkcja ceramiki i szkła wymaga wysokotemperaturowych procesów pieczenia i topienia.Kable termoparyczne służą do monitorowania temperatury w piecach i piecach w celu kontrolowania temperatury pieczenia i zapewnienia jakości produktów.
- Produkcja energii: W elektrowniach termopaliczne kable służą do pomiaru temperatury kotłów, turbin parowych,i innych urządzeń do monitorowania stanu pracy urządzeń i zapewnienia bezpiecznej i efektywnej pracy systemu wytwarzania energii.
- Przemysł motoryzacji: W przemyśle motoryzacyjnym do pomiaru temperatury spalin silnika, katalizatorów i innych elementów wykorzystuje się kable termoelementów.Pomaga to monitorować działanie silnika i systemu kontroli emisji, a także jest stosowany w testowaniu i opracowywaniu nowych silników samochodowych.
- Przemysł lotniczy: W przemyśle lotniczym do pomiaru temperatury silników samolotów, silników rakietowych i innych elementów o wysokiej temperaturze wykorzystuje się kable termopar.Jest to kluczowe dla zapewnienia bezpieczeństwa i niezawodności pojazdów lotniczych podczas lotu..
- Przemysł spożywczy: W przemyśle spożywczym do pomiaru temperatury pieców, urządzeń sterylizacyjnych,i inne urządzenia przetwórcze zapewniające bezpieczeństwo i jakość przetwarzania żywności.
- Badania laboratoryjne i naukowe: Kable termopar są szeroko stosowane w laboratoriach i instytucjach badawczych do pomiaru temperatury w różnych eksperymentach i projektach badawczych.eksperymenty chemiczne, oraz badań biologicznych, do pomiaru temperatury próbek i układów reakcyjnych wykorzystuje się kable termopar.
- Systemy HVAC: W systemach ogrzewania, wentylacji i klimatyzacji, kable termoparyczne są używane do pomiaru temperatury powietrza, wody,i innych nośników w celu kontrolowania działania systemu i zapewnienia komfortu środowiska wewnętrznego.
Kable są również dostępne w różnych konfiguracjach, w tym przyziemionych, nieziemionych i odsłoniętych połączeń, aby spełnić specyficzne wymagania aplikacji.Poziomowe połączenia zapewniają szybszy czas reakcji, ale są bardziej podatne na hałas elektrycznyZłącza wystawione na działanie są używane w przypadku, gdy potrzebny jest najszybszy czas reakcji, ale są bardziej podatne na uszkodzenia.
Ogólnie rzecz biorąc, kable termoparów typu K są kluczowym elementem w systemach pomiaru temperatury, zapewniając trwałość, dokładność i wszechstronność w szerokim zakresie zastosowań.
Częste pytania:
P: Jak nazywa się ten kabel termopar?
A: Nazwa tego kabla termoparów to Tankii.
P: Jakie są dostępne różne numery modeli tego kabla termoparów?
Odpowiedź: Różne numery modeli dostępne dla tego kabla termopar to KX/KC, JX, EX, TX, NX, SC
P: Gdzie ten kabel termopar jest produkowany?
A: Ten kabel termopar produkowany jest w Chinach.
P: Jakie są zakresy temperatury obsługiwane przez ten kabel termopar?
Odpowiedź: Zakres temperatur obsługiwany przez ten kabel termopar różni się w zależności od numeru modelu.
P: Czy ten kabel termoparyczny nadaje się do użytku w surowych środowiskach przemysłowych?
O: Tak, ten kabel termopar został zaprojektowany tak, by był trwały i niezawodny w trudnych środowiskach przemysłowych.
