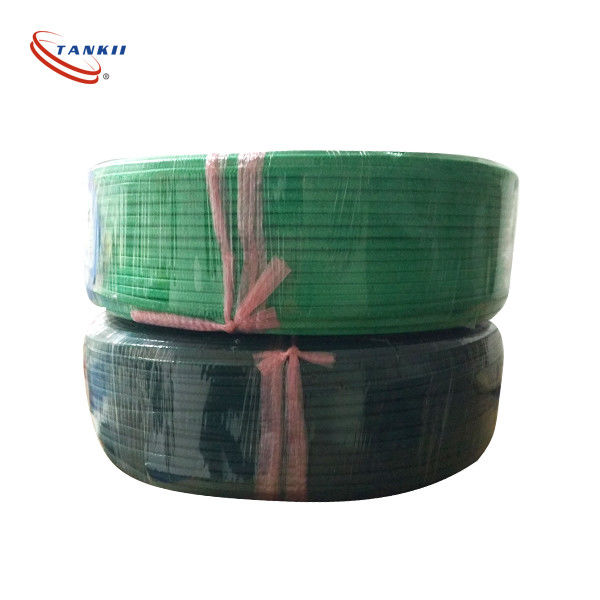

Przewód termopary typu KTNS 2 rdzenie Izolator PTFE Linia ekranowana Kabel kompensacyjny do pomiaru wysokiej temperatury

K T N S Typ przewodu termoaparatu 2 rdzenie PTFE izolator linii osłoniętej wysokociepłościowego kablu kompensacyjnego

Opis produktu:

Funkcja przewodów kompensacyjnych dla termoaparów polega na rozszerzaniu elektrody termoelektrycznej, tj.do przesuwania zimnego końca termoaparatu i podłączenia go do instrumentu wyświetlania w celu utworzenia systemu pomiaru temperatury.

Oto jego główne cechy i względy wyboru:

Główne cechy i zastosowania:

1.Przekaz sygnału: dokładny przekaz sygnału potencjału termoelektrycznego na poziomie miliwoltu generowanego przez termopar w punkcie pomiaru.

2Rozszerzenie i rekompensata: zastępuje drogie przewody termopary typu K (elektrody dodatnie: nikl-chrom, elektrody ujemne: nikl-krzem) do układania na duże odległości,i rozciąga "zimne połączenie" termopary (połączenie odniesienia) z pola o wysokiej temperaturze do komory sterującej o stabilnej temperaturze, umożliwiając dokładną kompensację w przyrządach.

3. Kosztowość: wykorzystuje tanie przewody ze stopu, które odpowiadają właściwościom termoelektrycznym termopary, znacząco zmniejszając koszty okablowania.

Przewody rozszerzające vs. przewody kompensacyjne:

Kable rozszerzające: stop przewodzący jest dokładnie taki sam jak odpowiednia termopar (np. KX), utrzymując wysoką dokładność w szerszym zakresie temperatur (np. od -40 °C do 200 °C),ale za wyższy koszt..

Przewody rekompensujące: Stop przewodzący różni się od termopary, ale ma dopasowane właściwości termoelektryczne (np. KCA/KCB), gwarantując dokładność tylko w ograniczonym zakresie temperatur (np..G., 0-100°C), przy niższych kosztach.

Ogólna terminologia: W praktyce "kabel rozszerzający" jest często używany jako ogólny termin dla obu.

W większości zastosowań przemysłowych wystarczają przewody kompensacyjne.

Materiały przewodzące:

Kable termoparów występują w kilku odmianach, wyróżniających się przede wszystkim materiałami izolacyjnymi i konstrukcją dostosowaną do różnych warunków środowiskowych i zastosowań.

Oto główne rodzaje:

1. PVC izolowane: nadaje się do zastosowań ogólnego przeznaczenia w średnich zakresach temperatur.
2. Włókno szklane izolowane: Używane do zastosowań o wyższej temperaturze, zapewniające lepszą odporność na ciepło.
3. PTFE izolowane: Idealne do zastosowań wymagających odporności chemicznej i elastyczności w niskich do umiarkowanych temperaturach.
4. Wylotowane z silikonu: zapewnia dobrą elastyczność i odporność na ciepło, często stosowany w środowiskach o wysokiej temperaturze.
5. Izolowane mineralnie (MI): wyposażona jest w metalową osłonę z izolacją tlenkiem magnezu, nadającą się do stosowania w wysokich temperaturach, surowych warunkach i w przypadku potrzeby ochrony mechanicznej.

Każdy typ jest wybierany na podstawie specyficznych wymagań operacyjnych, takich jak zakres temperatur, narażenie na działanie chemiczne i trwałość mechaniczna.

Parametry techniczne:

Częste pytania:

P: Jak nazywa się ten kabel termopar?

A: Nazwa tego kabla termoparów to Tankii.

P: Jakie są dostępne różne numery modeli tego kabla termoparów?

Odpowiedź: Różne numery modeli dostępne dla tego kabla termopar to KX/KC, JX, EX, TX, NX, SC

P: Gdzie ten kabel termopar jest produkowany?

A: Ten kabel termopar produkowany jest w Chinach.

P: Jakie są zakresy temperatury obsługiwane przez ten kabel termopar?

Odpowiedź: Zakres temperatur obsługiwany przez ten kabel termoparyczny różni się w zależności od numeru modelu.

P: Czy ten kabel termoparyczny nadaje się do użytku w surowych środowiskach przemysłowych?

O: Tak, ten kabel termopar został zaprojektowany tak, by był trwały i niezawodny w trudnych środowiskach przemysłowych.
