Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TANKII
Orzecznictwo: ISO9001
Numer modelu: 6J12
Warunki płatności i wysyłki

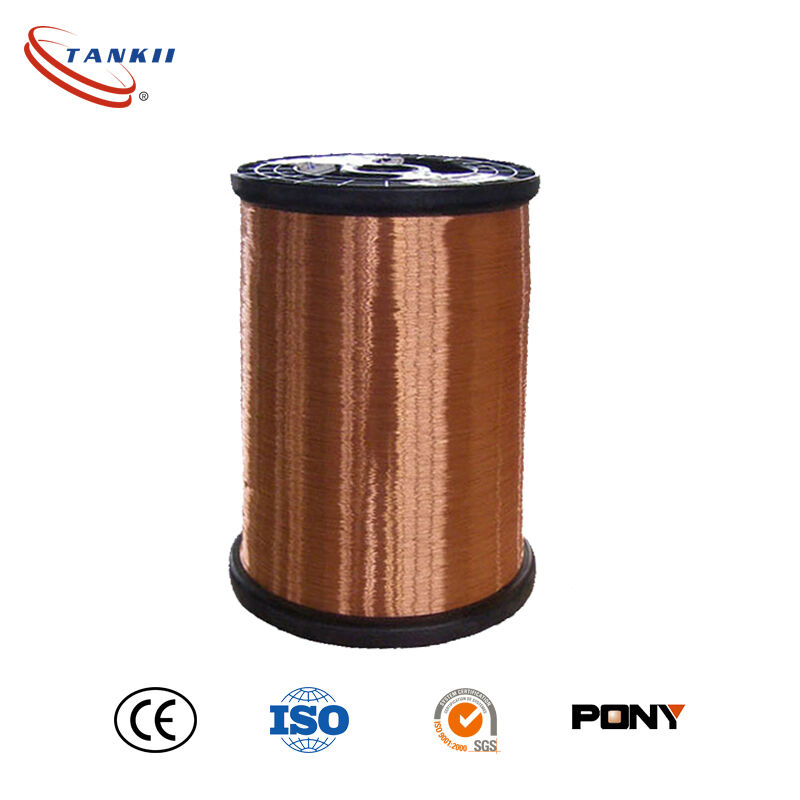

Drut manganinowy emaliowany / Drut manganinowy izolowany (6J12 / 6J8/6J11/ 6J13)
Materiał: CuNi1, CuNi2, CuNi4, CuNi6, CuNi8, CuNi14, CuNi19, CuNi23, CuNi30, CuNi34, CuNi44, constantan, manganin, karma w formie drutu/taśmy
Zawartość chemiczna, %
| Ni | Mn | Fe | Si | Cu | Inne | Dyrektywa ROHS | |||
| Cd | Pb | Hg | Cr | ||||||
| 2~3 | 11~13 | 0.5(max) | mikro | Bal | - | ND | ND | ND | ND |
Właściwości mechaniczne
| Maks. ciągła temperatura pracy | 0-45ºC |
| Rezystywność przy 20ºC | 0.47±0.03ohm mm2/m |
| Gęstość | 8.44 g/cm3 |
| Przewodność cieplna | -3~+20KJ/m·h·ºC |
| Współczynnik temperaturowy rezystancji przy 20 ºC | -2~+2α×10-6/ºC(Klasa0) |
| -3~+5α×10-6/ºC(Klasa1) | |
| -5~+10α×10-6/ºC(Klasa2) | |
| Temperatura topnienia | 1450ºC |
| Wytrzymałość na rozciąganie (twardy) | 635 Mpa(min) |
| Wytrzymałość na rozciąganie, N/mm2 wyżarzany, miękki | 340~535 |
| Wydłużenie | 15%(min) |
| EMF vs Cu, μV/ºC (0~100ºC) | 1 |
| Struktura mikrograficzna | austenit |
| Właściwości magnetyczne | nie |
| Struktura mikrograficzna | Feryt |
| Właściwości magnetyczne | Magnetyczny |
Zastosowanie manganinu
Folia i drut manganinowy są stosowane w produkcji rezystorów, szczególnie w bocznikach amperomierzy, ze względu na praktycznie zerowy współczynnik temperaturowy rezystancji i długoterminową stabilność.
Typowe klasy temperaturowe to 130, 155, 180, 200, 220C
Średnica drutu emaliowanego: 0,02 mm ~ 1,8 mm okrągły
Szczegółowy opis Folia i drut manganinowy są stosowane w produkcji rezystorów, szczególnie w bocznikach amperomierzy, ze względu na praktycznie zerowy współczynnik temperaturowy rezystancji i długoterminową stabilność.
Drut emaliowany to drut pokryty cienką warstwą izolacji, zapobiegającą zwarciu powierzchni drutu po nawinięciu go na cewki. Strumień magnetyczny powstaje, gdy prąd przepływa przez cewkę. Jest on używany głównie w budowie silników, elektromagnesów, transformatorów i cewek indukcyjnych. Dla ułatwienia produkcji elementów indukcyjnych, takich jak transformatory i cewki indukcyjne, większość tych drutów można lutować.
Druty emaliowane klasyfikuje się według ich średnicy (numer rozmiaru AWG lub milimetry), klasy temperaturowej i grubości izolacji. Grubsza warstwa izolacji skutkuje wyższym napięciem przebicia (BDV). Typowe klasy temperaturowe to 130, 155, 180 i 200 ° C.
Ze względu na różne właściwości drutu metalowego, drut emaliowany pokryty różnymi procesami produkcyjnymi, w latach praktyki produkcyjnej, stopniowo wykształciliśmy różne techniki powlekania emalią dla różnych potrzeb, szczególnie w przypadku drutu oporowego, możemy dostarczyć wszelkiego rodzaju produkcję drutu emaliowanego constantan do potencjometrów, drutu emaliowanego nichromowego i drutu emaliowanego kamar itp. Mamy również doświadczenie w produkcji powłok platynowo-złotych, srebrnych, złoconych. Możemy dostosować różne specjalne druty metalowe emaliowane. Ich przeznaczenie nie ogranicza się do produkcji materiałów oporowych i potencjometrów, ale także do produkcji czujników itp.
