Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TANKII
Orzecznictwo: ISO9001
Numer modelu: CUNI44
Warunki płatności i wysyłki
Minimalne zamówienie: 1 KG
Cena: negocjowalne
Szczegóły pakowania: Opakowanie kartonowe + pudełko drewniane
Czas dostawy: 7-20 dni
Zasady płatności: T/T
Możliwość Supply: 500 kg/miesiąc
Tworzywo: |
Emaliowany stop miedzi i niklu |
Stopień stopu: |
CuNi44 / Konstantan |
Kształt: |
Okrągły drut |
Średnica gołego drutu: |
0,01-1 mm |
Średnica izolowanego drutu: |
Dostosowane według stopnia emalii |
Rodzaj emalii: |
Poliuretan / poliester / poliimid / dostosowane |
Powierzchnia: |
Emaliowane |
Stan: |
Miękkie wyżarzane |
Oporność: |
0,49 μΩ·m |
Cechy: |
Bardzo drobna średnica, stabilna rezystancja, niski TCR, doskonała izolacja, dobra elastyczność |
Aplikacje: |
Wyroby medyczne, elektronika precyzyjna, mikroczujniki, miniaturowe elementy grzejne, podzespoły ele |
Tworzywo: |
Emaliowany stop miedzi i niklu |
Stopień stopu: |
CuNi44 / Konstantan |
Kształt: |
Okrągły drut |
Średnica gołego drutu: |
0,01-1 mm |
Średnica izolowanego drutu: |
Dostosowane według stopnia emalii |
Rodzaj emalii: |
Poliuretan / poliester / poliimid / dostosowane |
Powierzchnia: |
Emaliowane |
Stan: |
Miękkie wyżarzane |
Oporność: |
0,49 μΩ·m |
Cechy: |
Bardzo drobna średnica, stabilna rezystancja, niski TCR, doskonała izolacja, dobra elastyczność |
Aplikacje: |
Wyroby medyczne, elektronika precyzyjna, mikroczujniki, miniaturowe elementy grzejne, podzespoły ele |
Opis produktu

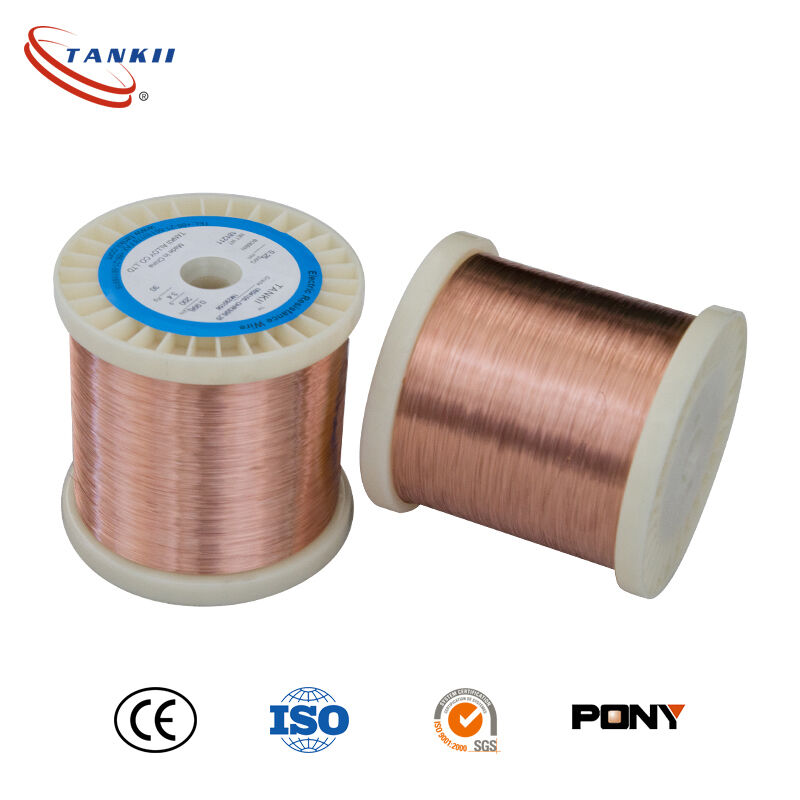

Ultra cienki emaliowany drut Constantan o średnicy 0,01 mm jest wykonany ze stopu miedzi i niklu CuNi44 (6J40) o doskonałej stabilności elektrycznej, niskim współczynniku temperaturowym rezystancji i doskonałej elastyczności. Konstrukcja o ultra małej średnicy pozwala na stosowanie drutu w kompaktowych i precyzyjnych zastosowaniach, gdzie przestrzeń i niezawodność są kluczowe.
Dostępne są różne opcje izolacji emaliowanej, w tym PE, PEI, PI i PAI, aby spełnić różne wymagania dotyczące temperatury, odporności mechanicznej i chemicznej. Drut zapewnia stabilną pracę podczas długotrwałego użytkowania i nadaje się do mikroczujników, sprzętu medycznego, precyzyjnych komponentów elektronicznych, miniaturowych rezystorów i zaawansowanych systemów pomiarowych.
Dostępne są niestandardowe średnice, grubości izolacji, rozmiary szpul i rozwiązania opakowaniowe zgodnie z wymaganiami klienta.
Rodzaj izolacji:
| Constantan 6J40 | Nowy Constantan | Manganin | Manganin | Manganin | ||
| 6J11 | 6J12 | 6J8 | 6J13 | |||
| Główne pierwiastki chemiczne % | Mn | 1~2 | 10,5~12,5 | 11~13 | 8~10 | 11~13 |
| Ni | 39~41 | - | 2~3 | - | 2~5 | |
| Cu | RESZTA | RESZTA | RESZTA | RESZTA | RESZTA | |
| Al2,5~4,5 Fe1,0~1,6 | Si1~2 | |||||
| Zakres temperatur dla komponentów | 5~500 | 5~500 | 5~45 | 10~80 | 10~80 | |
| Gęstość | 8,88 | 8 | 8,44 | 8,7 | 8,4 | |
| g/cm3 | ||||||
| Rezystywność | 0,48 | 0,49 | 0,47 | 0,35 | 0,44 | |
| µΩ.m,20 | ±0,03 | ±0,03 | ±0,03 | ±0,05 | ±0,04 | |
| Rozciągliwość | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | |
| %Φ0,5 | ||||||
| Rezystancja | -40~+40 | -80~+80 | -3~+20 | -5~+10 | 0~+40 | |
| Temperatura | ||||||
| Współczynnik | ||||||
| α,10 -6 / | ||||||
| Siła termoelektryczna | 45 | 2 | 1 | 2 | 2 | |
| wobec miedzi | ||||||
| µV/(0~100) |
||||||
Rodzaj drutu nagiego
|
główny właściwość typ |
|
Cuni1 |
CuNI2 |
CuNI6 |
CuNI10 |
CuNi19 |
CuNi23 |
CuNi30 |
CuNi34 |
CuNI44 |
|
główny skład chemiczny |
Ni |
1 |
2 |
6 |
10 |
19 |
23 |
30 |
34 |
44 |
|
|
MN |
/ |
/ |
/ |
/ |
0,5 |
0,5 |
1,0 |
1,0 |
1,0 |
|
|
CU |
reszta |
reszta |
reszta |
reszta |
reszta |
reszta |
reszta |
reszta |
reszta |
|
max robocza temperatura |
|
/ |
200 |
220 |
250 |
300 |
300 |
350 |
350 |
400 |
|
gęstość g/cm3 |
|
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
|
rezystywność przy 20 °C |
|
0,03 |
0,05 |
0,1 |
0,15 |
0,25 |
0,3 |
0,35 |
0,40 |
0,49 |
|
temperatura współczynnik rezystancji |
|
<100 |
<120 |
<60 |
<50 |
<25 |
<16 |
<10 |
-0 |
<-6 |
|
wytrzymałość na rozciąganie MPa |
|
>210 |
>220 |
>250 |
>290 |
>340 |
>350 |
>400 |
>400 |
>420 |
|
wydłużenie |
|
≥25 |
≥25 |
≥25 |
≥25 |
≥25 |
≥25 |
≥25 |
≥25 |
≥25 |
|
punkt topnienia °C |
|
1085 |
1090 |
1095 |
1100 |
1135 |
1150 |
1170 |
1180 |
1280 |
|
współczynnik przewodności |
|
145 |
130 |
92 |
59 |
38 |
33 |
27 |
25 |
23 |
