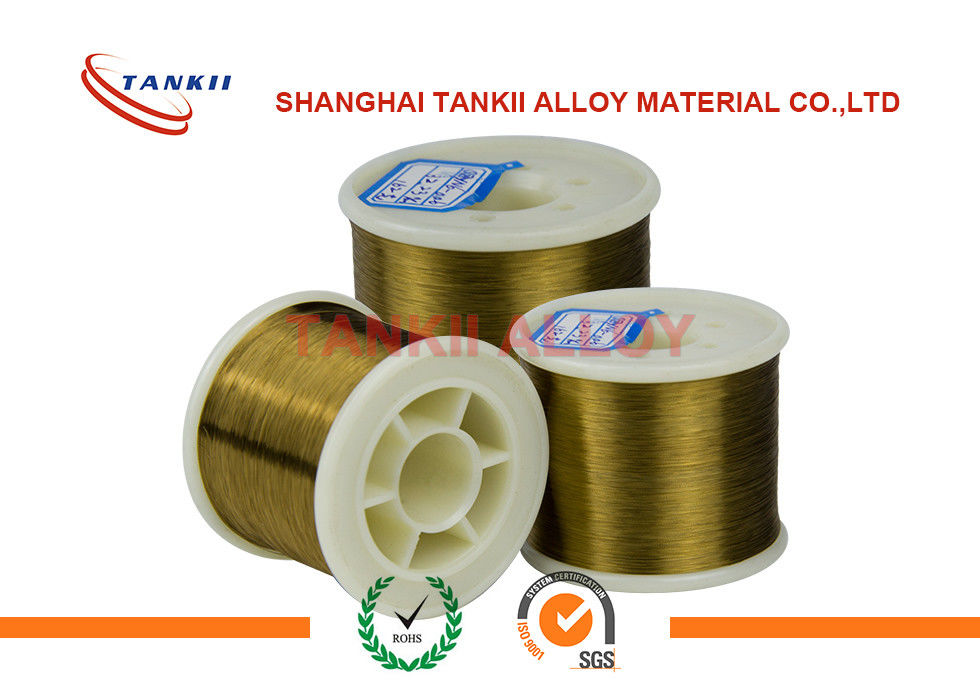

Drut płaski emaliowany / drut stop Nichrom 155 Klasa I / II Wykonanie Poliuretan

155 Drut ze stopu niklowo-chromowego emaliowanego poliuretanem klasy I / II / płaski drut emaliowany


Drut magnetyczny lub emaliowany drutto drut miedziany lub aluminiowy pokryty bardzo cienką warstwą izolacji.Znajduje zastosowanie w budowie transformatorów, cewek indukcyjnych, silników, głośników, siłowników z twardym dyskiem, elektromagnesów i innych zastosowań wymagających szczelnych cewek izolowanego drutu.

Sam drut to najczęściej w pełni wyżarzona miedź rafinowana elektrolitycznie.Aluminiowy drut magnetyczny jest czasami używany do dużych transformatorów i silników.Jak nazwa sugeruje, izolacja jest zwykle wykonana z twardej folii polimerowej, a nie z emalii.

Drut magnetyczny lub emaliowany drutto drut miedziany lub aluminiowy pokryty bardzo cienką warstwą izolacji.Znajduje zastosowanie w budowie transformatorów, cewek indukcyjnych, silników, głośników, siłowników z twardym dyskiem, elektromagnesów i innych zastosowań wymagających szczelnych cewek izolowanego drutu.

Sam drut to najczęściej w pełni wyżarzona miedź rafinowana elektrolitycznie.Aluminiowy drut magnetyczny jest czasami używany do dużych transformatorów i silników.Jak nazwa sugeruje, izolacja jest zwykle wykonana z twardej folii polimerowej, a nie z emalii.

Chociaż drut emaliowany jest określany jako „emaliowany”, w rzeczywistości nie jest on pokryty ani warstwą farby emaliowanej, ani szkliwioną emalią wykonaną ze stapianego proszku szklanego.Nowoczesny drut magnetyczny zwykle wykorzystuje jedną do czterech warstw (w przypadku drutu typu czterowarstwowego) izolacji z folii polimerowej, często o dwóch różnych składach, aby zapewnić ciągłą, wytrzymałą warstwę izolacyjną.Folie izolacyjne z drutu magnetycznego wykorzystują (w kolejności rosnącego zakresu temperatur) poliwinyloformal (Formvar), poliuretan, poliamid, poliester, poliester-poliimid, poliamid-poliimid (lub amid-imid) i poliimid.Drut magnetyczny z izolacją poliimidową może pracować w temperaturze do 250 ° C.Izolacja grubszego kwadratowego lub prostokątnego drutu magnetycznego jest często wzmacniana przez owinięcie go wysokotemperaturową taśmą poliimidową lub z włókna szklanego, a gotowe uzwojenia są często impregnowane próżniowo lakierem izolacyjnym, aby poprawić wytrzymałość izolacji i długoterminową niezawodność uzwojenia.

Cewki samonośne są nawinięte drutem pokrytym co najmniej dwoma warstwami, z których najbardziej zewnętrzna jest materiałem termoplastycznym, który łączy zwoje ze sobą po podgrzaniu.

Inne rodzaje izolacji, takie jak przędza z włókna szklanego z lakierem, papier aramidowy, papier siarczanowy, mika i folia poliestrowa, są również szeroko stosowane na całym świecie do różnych zastosowań, takich jak transformatory i reaktory.W sektorze audio można znaleźć drut o srebrnej konstrukcji i różne inne izolatory, takie jak bawełna (czasami przesiąknięta jakimś rodzajem środka koagulującego / zagęszczacza, na przykład wosk pszczeli) i politetrafluoroetylen (PTFE).Starsze materiały izolacyjne obejmowały bawełnę, papier lub jedwab, ale są one przydatne tylko w zastosowaniach w niskich temperaturach (do 105 ° C).

Aby ułatwić produkcję, niektóre druty magnetyczne do niskich temperatur mają izolację, którą można usunąć przez ciepło lutowania.Oznacza to, że połączenia elektryczne na końcach można wykonać bez uprzedniego zdejmowania izolacji.
