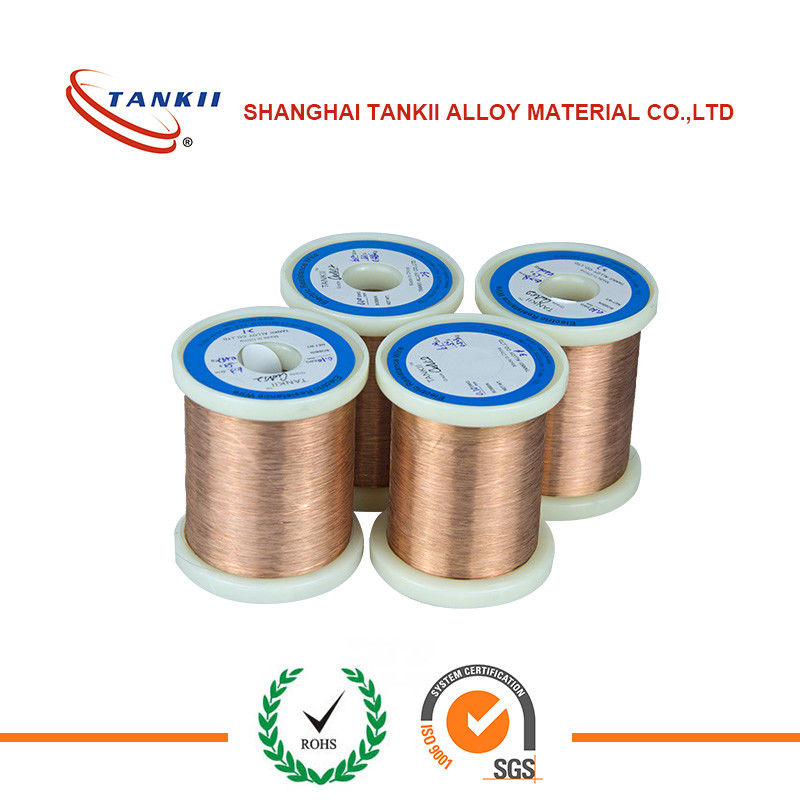

6J13 / 6J12 Manganin Copper Manganese Precision Alloy Round / Flat Wire / Strip

Manganin to nazwa handlowa stopu składającego się zazwyczaj z 86% miedzi, 12% manganu i 2% niklu.

Stop oporowy o umiarkowanej rezystywności i niskim współczynniku temperaturowym.Krzywa oporu / temperatury nie jest tak płaska jak konstantany, ani też właściwości odporności na korozję nie są tak dobre.

Folia i drut manganinowy są stosowane do produkcji rezystorów, zwłaszcza boczników amperomierzy, ze względu na praktycznie zerowy współczynnik temperaturowy wartości rezystancji i długoterminową stabilność.Kilka rezystorów manganinowych służyło jako norma prawna dla omów w Stanach Zjednoczonych w latach 1901-1990. Drut z manganiny jest również używany jako przewodnik elektryczny w systemach kriogenicznych, minimalizując przenoszenie ciepła między punktami, które wymagają połączeń elektrycznych.

Manganina jest również używana w miernikach do badania fal uderzeniowych wysokiego ciśnienia (takich jak te generowane w wyniku detonacji materiałów wybuchowych), ponieważ ma niską czułość na odkształcenia, ale dużą wrażliwość na ciśnienie hydrostatyczne.Źródło: Wikipedia

Stop manganiny dostępny od READE:

a) Bocznik manganiny

b) Pasek manganiny

c) Drut z manganiny

d) Folia manganinowa

Rezystancja przewodów - 20 st.C Manganina Q = 44, x 10-6 ohm cm Gage B&S / ohm na cm / ohm na ft 10 .000836 .0255 12 .00133 .0405 14 .00211.0644 16.00336 .102 18. 00535 .163 20 .00850 .259 22 .0135 .412 24 .0215 .655 26 .0342 1,04 27 .0431 1,31 28 .0543 1,66 30 .0864 2,63 32 .137 4,19 34 .218 6,66 36 .347 10,6 40 .878 26,8 Numer CAS stopu manganiny: CAS # 12606-19-8
