Szczegóły Produktu
Miejsce pochodzenia: Szanghai Chiny
Nazwa handlowa: TANKII
Orzecznictwo: ISO9001:2015/ ROHS
Numer modelu: 6J13
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: To negotiate
Szczegóły pakowania: obudowa szpuli, cewki, kartonu lub sklejki z folią z tworzywa sztucznego zgodnie z wymaganiami klien
Czas dostawy: 7-12 dni
Zasady płatności: L / C, T / T, Western Union, Paypal
Możliwość Supply: 2000 + TON + ROK
Kompozycja: |
Miedź 86% Mangan 12% Nikiel 2% |
Funkcja: |
Umiarkowana rezystywność, współczynnik niskiej temperatury |
Zakres rozmiarów: |
0,02 mm-8 mm |
Izolacja: |
Na żądanie, pod warunkiem |
Min. Wydłużenie: |
15% |
Inny stop: |
6J11, 6J12 .... |
Kompozycja: |
Miedź 86% Mangan 12% Nikiel 2% |
Funkcja: |
Umiarkowana rezystywność, współczynnik niskiej temperatury |
Zakres rozmiarów: |
0,02 mm-8 mm |
Izolacja: |
Na żądanie, pod warunkiem |
Min. Wydłużenie: |
15% |
Inny stop: |
6J11, 6J12 .... |

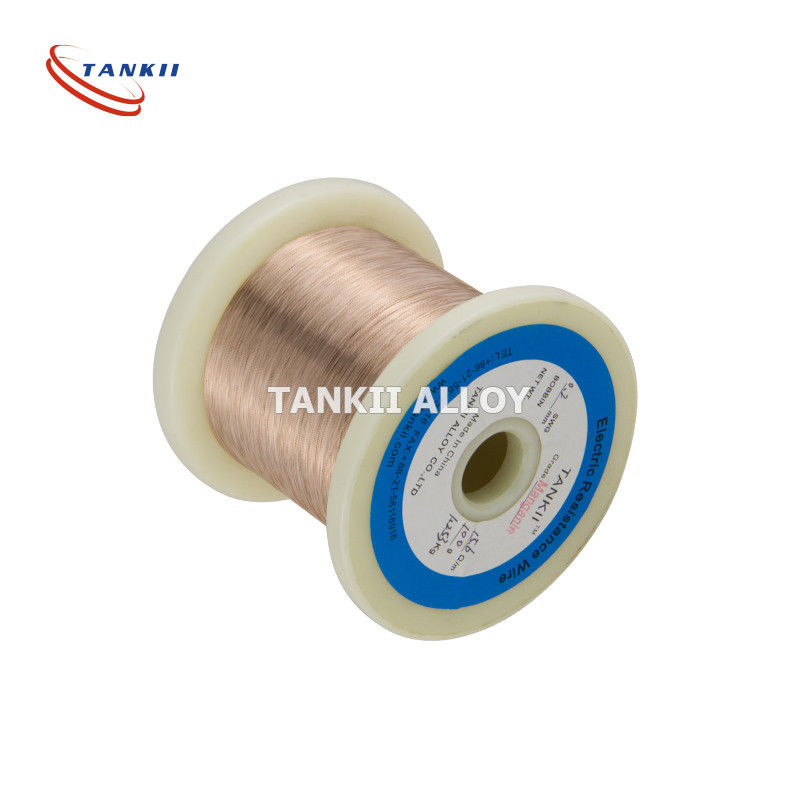

0,7 mm 6J12 / 6J13 Okrągły drut ze stopu oporowego o jasnej powierzchni do precyzyjnych rezystorów
Opis
Manganin to nazwa handlowa stopu składającego się zazwyczaj z 86% miedzi, 12% manganu i 2% niklu.
Stop oporowy o umiarkowanej rezystywności i niskim współczynniku temperaturowym.Krzywa oporu / temperatury nie jest tak płaska jak konstantany, ani też właściwości odporności na korozję nie są tak dobre.
Zawartość chemiczna,%
Ni | Mn | Fe | Si | Cu | Inny | Dyrektywa ROHS | |||
Płyta CD | Pb | Hg | Cr | ||||||
2 ~ 5 | 11 ~ 13 | <0,5 | mikro | Bal | - | ND | ND | ND | ND |
Manganin to nazwa handlowa stopu składającego się zazwyczaj z 84% miedzi, 12% manganu i 4% niklu.Został po raz pierwszy opracowany przez Edwarda Westona w 1892 roku, ulepszając jego Constantan (1887).
Folia i drut manganinowy są stosowane do produkcji rezystorów, zwłaszcza boczników amperomierzy, ze względu na praktycznie zerowy współczynnik temperaturowy wartości rezystancji i długoterminową stabilność.Kilka rezystorów manganinowych służyło jako norma prawna dla omów w Stanach Zjednoczonych w latach 1901-1990. Drut z manganiny jest również używany jako przewodnik elektryczny w systemach kriogenicznych, minimalizując przenoszenie ciepła między punktami, które wymagają połączeń elektrycznych.
Manganina jest również używana w miernikach do badania fal uderzeniowych wysokiego ciśnienia (takich jak te generowane w wyniku detonacji materiałów wybuchowych), ponieważ ma niską czułość na odkształcenia, ale dużą wrażliwość na ciśnienie hydrostatyczne.
Właściwości fizyczne | |
Gęstość(ρ) | 8,4 g / cm3 |
Właściwości mechaniczne | |
Wytrzymałość na rozciąganie (σt) | 300–600 MPa |
Wydłużenie na przerwie | <50% |
Udarność Izoda | 107 J / m |
Właściwości termiczne | |
Temperatura topnienia | 1020 ° C |
Przewodność cieplna (k) w 23 ° C | 22 W / (m · K) |
Liniowy współczynnik rozszerzalności cieplnej | (14–19) × 10−6 K.−1 |
Specyficzna pojemność cieplna | 0,097 kcal / g |
AWG | omy na cm | omy na stopę |
---|---|---|
10 | .000836 | 0,0255 |
12 | .00133 | 0,0405 |
14 | .00211 | 0,0644 |
16 | .00336 | 0,102 |
18 | .00535 | 0,163 |
20 | .00850 | 0,259 |
22 | .0135 | 0,412 |
24 | .0215 | 0.655 |
26 | .0342 | 1.04 |
27 | .0431 | 1.31 |
28 | .0543 | 1.66 |
30 | .0864 | 2.63 |
32 | .137 | 4.19 |
34 | .218 | 6.66 |
36 | .347 | 10.6 |
40 | .878 | 26.8 |
