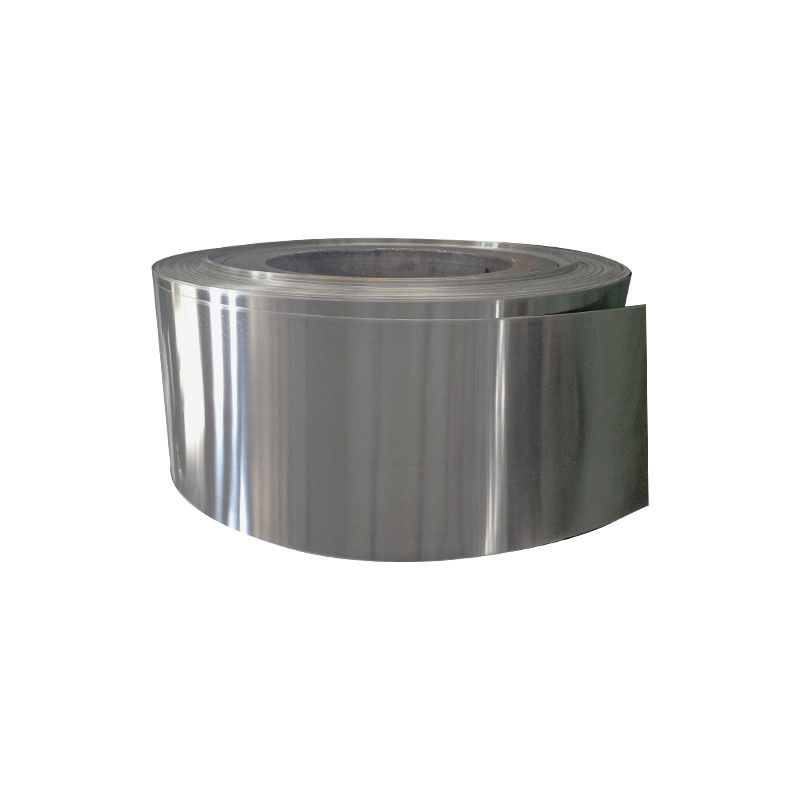

Super Invar Niklowo-żelazny precyzyjny stop Invar36 / 36h Jasny pasek 1,5 x 120 mm do powłoki modułu słonecznego
Super Invar stop niklowo-żelazowy Invar36 / 36h Bright Strip 1,5X120mm do obudowy modułu słonecznego
INVAR 36
INVAR 36 is a nickel-iron, low expansion alloy containing 36% nickel. jest niklowo-żelaznym stopem o niskiej rozszerzalności zawierającym 36% niklu. It maintains nearly constant Dimensions Over the range of normal atmospheric temperatures, and has a low coefficient of expansion from cryogenic temperatures to about 500° F. The alloy also retains good strength and toughness at cryogenic temperatures. Utrzymuje prawie stałe wymiary w zakresie normalnych temperatur atmosferycznych i ma niski współczynnik rozszerzalności od temperatur kriogenicznych do około 500 ° F. Stop zachowuje również dobrą wytrzymałość i wytrzymałość w temperaturach kriogenicznych.
INVAR 36 mogą być formowane na gorąco i na zimno oraz obrabiane przy użyciu procesów podobnych do
austenitic stainless steels. austenityczne stale nierdzewne. INVAR 36 is weldable using Filler Metal CF36 which is INVAR 36 jest spawalny przy użyciu Filler Metal CF36, który jest
dostępny w gołym drucie zarówno dla procesu GTAW, jak i GMAW.
Skład chemiczny
| kompozycja |
% |
Fe |
Ni |
Mn |
do |
P. |
S. |
SI |
| zadowolony |
min |
Bal |
35,0 |
0.2 |
|
|
|
|
| max |
37,0 |
0,6 |
0,05 |
0,02 |
0,02 |
0,3 |
właściwości fizyczne
| Gęstość (g / cm3) 8.1 |
| Rezystywność elektryczna w 20ºC (mm2 / m) 0,78 |
| Współczynnik temperaturowy rezystywności (20ºC ~ 200ºC) X10-6 / ºC 3,7 ~ 3,9 |
| Przewodność cieplna, λ / W / (m * ºC) 11 |
| Temperatura Curie Tc / ºC 230 |
| Moduł sprężystości, E / Gpa 144 |
| Temperatura topnienia ºC 1430 |
INWAR, znany również ogólnie jako FeNi36 (64FeNi w Stanach Zjednoczonych), jest stopem niklowo-żelaznym wyróżniającym się wyjątkowo niskim współczynnikiem rozszerzalności cieplnej (CTE lub α).
Nazwa Invar pochodzi od słowa niezmiennego, odnoszącego się do jego względnego braku rozszerzania się lub kurczenia ze zmianami temperatury.
It was invented in 1896 by Swiss physicist Charles Édouard Guillaume. Został wynaleziony w 1896 roku przez szwajcarskiego fizyka Charlesa Édouarda Guillaume'a. He received the Nobel Prize in Physics in 1920 for this discovery, which enabled improvements in scientific instruments. Za to odkrycie otrzymał Nagrodę Nobla w dziedzinie fizyki w 1920 r., Co umożliwiło ulepszenie instrumentów naukowych.
Inwar 36 is used where high dimensional stability is required, such as precision instruments, clocks, seismic creep gauges, television shadow-mask frames, valves in motors, and antimagnetic watches. jest stosowany tam, gdzie wymagana jest wysoka stabilność wymiarowa, taka jak precyzyjne przyrządy, zegary, sejsmiczne czujniki pełzania, ramy telewizyjnej maski cienia, zawory w silnikach i zegarki antymagnetyczne. In land surveying, when first-order (high-precision) elevation leveling is to be performed, the Level staff (leveling rod) used is made of Invar, instead of wood, fiberglass, or other metals. W badaniach geodezyjnych, gdy ma być przeprowadzone niwelacja elewacji pierwszego rzędu (o wysokiej precyzji), zastosowana kostka poziomu (pręt niwelacyjny) jest wykonana z Invaru zamiast z drewna, włókna szklanego lub innych metali. Invar struts were used in some pistons to limit their thermal expansion inside their cylinders. W niektórych tłokach zastosowano rozpórki Invar, aby ograniczyć ich rozszerzalność cieplną wewnątrz cylindrów.
Współczynnik rozszerzalności
| θ / ºC |
α1 / 10-6ºC-1 |
θ / ºC |
α1 / 10-6ºC-1 |
| 20 ~ -60 |
1.8 |
20 ~ 250 |
3.6 |
| 20 ~ -40 |
1.8 |
20 ~ 300 |
5.2 |
| 20 ~ -20 |
1.6 |
20 ~ 350 |
6.5 |
| 20 ~ -0 |
1.6 |
20 ~ 400 |
7.8 |
| 20 ~ 50 |
1.1 |
20 ~ 450 |
8,9 |
| 20 ~ 100 |
1.4 |
20 ~ 500 |
9.7 |
| 20 ~ 150 |
1.9 |
20 ~ 550 |
10.4 |
| 20 ~ 200 |
2.5 |
20 ~ 600 |
11,0 |
Typowe właściwości mechaniczne
| Wytrzymałość na rozciąganie |
Wydłużenie |
| Mpa |
% |
| 641 |
14 |
| 689 |
9 |
| 731 |
8 |
Współczynnik temperaturowy Resistyczność
| Zakres temperatur, ºC |
20 ~ 50 |
20 ~ 100 |
20 ~ 200 |
20 ~ 300 |
20 ~ 400 |
| aR / 103 * ºC |
1.8 |
1.7 |
1.4 |
1.2 |
1.0 |
| Proces obróbki cieplnej |
| Wyżarzanie w celu odprężenia |
Heated to 530~550ºC and hold 1~2 h. Ogrzewany do 530 ~ 550ºC i utrzymywany przez 1 ~ 2 godziny. Cold down Zimno |
| wyżarzanie |
In order to eliminate hardening, which be bring out in cold-rolled, cold drawing process. W celu wyeliminowania twardnienia, które jest wydobywane w procesie walcowania na zimno i ciągnienia na zimno. Annealing needs heated to 830~880ºC in vacuum,hold 30 min. Wyżarzanie wymaga podgrzania do 830 ~ 880ºC w próżni, przytrzymaj 30 min. |
| Proces stabilizacji |
In protective media and heated to 830 ºC, hold 20min. W mediach ochronnych i podgrzanych do 830 ° C, przytrzymaj 20 min. ~ 1h, quench ~ 1h, hartuj
Ze względu na stres generowany przez hartowanie, podgrzany do 315ºC, utrzymywać 1 ~ 4h. |
Środki ostrożności |
Nie może być utwardzony przez obróbkę cieplną
Obróbką powierzchniową może być piaskowanie, polerowanie lub wytrawianie.
Do czyszczenia utlenionej powierzchni stopu można użyć 25% roztworu trawiącego kwasu chlorowodorowego w temperaturze 70 ° C |
