Szczegóły Produktu:
|
| Podanie: | Płyta kołnierzowa | Powierzchnia: | jasny |
|---|---|---|---|
| Gęstość: | 8.2 | Kod HS: | 7408229000 |
| Atrakcja: | Taśma bimetaliczna termiczna,Taśma bimetaliczna Chace 2400,Taśma bimetalowa do urządzeń mechanicznych |
||

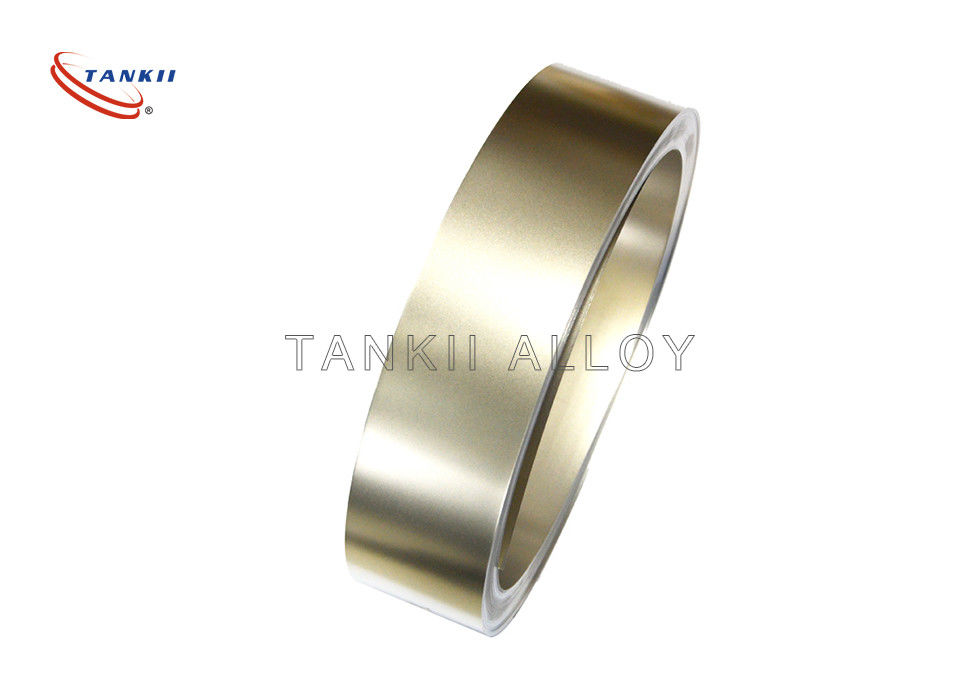

Taśma bimetaliczna Chace 2400 Thermal
Taśma bimetaliczna służy do zamiany zmiany temperatury na przemieszczenie mechaniczne.Taśma składa się z dwóch pasków różnych metali, które rozszerzają się z różną szybkością podczas nagrzewania, zwykle ze stali i miedzi lub w niektórych przypadkach ze stali i mosiądzu.Taśmy są łączone ze sobą na całej długości poprzez nitowanie, lutowanie twarde lub spawanie.Różne ekspansje zmuszają płaską taśmę do zginania się w jedną stronę, jeśli jest podgrzewana, i w przeciwnym kierunku, jeśli jest schłodzona poniżej temperatury początkowej.Metal o wyższym współczynniku rozszerzalności cieplnej znajduje się po zewnętrznej stronie łuku, gdy taśma jest nagrzana, a po wewnętrznej stronie po schłodzeniu
Boczne przesunięcie paska jest znacznie większe niż małe wydłużenie wzdłużne któregokolwiek z dwóch metali.Efekt ten jest używany w wielu urządzeniach mechanicznych i elektrycznych.W niektórych zastosowaniach pasek bimetaliczny jest używany w formie płaskiej.W innych jest owinięty w cewkę dla uzyskania zwartości.Większa długość wersji zwiniętej zapewnia lepszą czułość.
Schemat bimetalicznego paska pokazujący, w jaki sposób różnica w rozszerzalności cieplnej dwóch metali prowadzi do znacznie większego bocznego przemieszczenia paska
Skład chemiczny (%)
| Stopień | do | Si | Mn | P. | S | Ni | Cr | Cu | Fe |
| Ni36 | ≤0,05 | ≤0,3 | ≤0,6 | ≤0,02 | ≤0,02 | 35 ~ 37 | - | - | Bal. |
| Stopień | do | Si | Mn | P. | S | Ni | Cr | Cu | Fe |
| Ni22Cr3 | ≤0,35 | 0,15 ~ 0,3 | 0,3 ~ 0,6 | ≤0,02 | ≤0,02 | 21 ~ 23 | 2,0 ~ 4,0 | - | Bal. |
Kompozycja
| Stopień | Chace 2400 |
| Warstwa o wysokiej rozszerzalności | Ni22Cr3 |
| Warstwa o niskiej rozszerzalności | Ni36 |
Styl dostaw
| Nazwa stopów | Rodzaj | Wymiar | ||
| Chace 2400 | Rozebrać się | W = 5 ~ 120 mm | T = 0,1 ~ 5 mm | |
Typowe właściwości fizyczne
| Gęstość (g / cm3) | 8.2 |
| Oporność elektryczna przy 20ºC (OMmm2 / m) | 0,8 ± 5% |
| Przewodność cieplna, λ / W / (m * ºC) | 22 |
| Moduł sprężystości, E / Gpa | 147 ~ 177 |
| Gięcie K / 10-6 ºC-1 (20 ~ 135ºC) | 14.3 |
| Tempo zginania F / (20 ~ 130ºC) 10-6ºC-1 | 26,2% ± 5% |
| Dopuszczalna temperatura (ºC) | -70 ~ 350 |
| Temperatura liniowa (ºC) | -20 ~ 180 |
