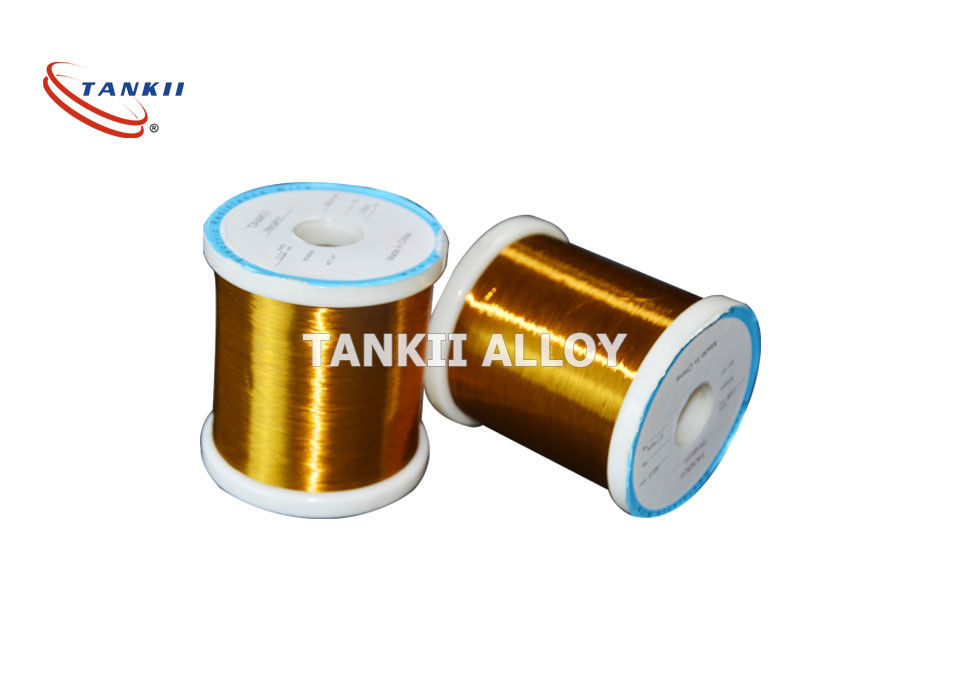

Drut emaliowany miedzią posrebrzaną poliuretanem do generatorów

Wysokotemperaturowy, wielokolorowy, posrebrzany drut miedziany emaliowany poliuretanem

Drut magnetyczny lub drut emaliowany to drut miedziany lub aluminiowy pokryty bardzo cienką warstwą izolacji.Znajduje zastosowanie w budowie transformatorów, cewek indukcyjnych, silników, generatorów, głośników, siłowników głowic dysków twardych, elektromagnesów, przetworników gitarowych i innych zastosowań wymagających ciasnych cewek z izolowanego drutu.

Sam drut to najczęściej w pełni wyżarzona, rafinowana elektrolitycznie miedź.Drut z magnesem aluminiowym jest czasami używany w dużych transformatorach i silnikach.Izolacja jest zwykle wykonana z twardych materiałów polimerowych, a nie z emalii, jak może sugerować nazwa.

Konduktor
Najbardziej odpowiednimi materiałami do zastosowań z drutem magnetycznym są niestopowe czyste metale, w szczególności miedź.Gdy brane są pod uwagę takie czynniki, jak wymagania dotyczące właściwości chemicznych, fizycznych i mechanicznych, miedź jest uważana za przewodnik pierwszego wyboru dla drutu magnetycznego.

Najczęściej drut magnetyczny składa się z całkowicie wyżarzonej, elektrolitycznie rafinowanej miedzi, aby umożliwić bliższe uzwojenie podczas wytwarzania cewek elektromagnetycznych.Gatunki miedzi beztlenowej o wysokiej czystości są używane do zastosowań wysokotemperaturowych w atmosferach redukcyjnych lub w silnikach lub generatorach chłodzonych gazowym wodorem.

Drut z magnesem aluminiowym jest czasami używany jako alternatywa dla dużych transformatorów i silników.Ze względu na niższą przewodność elektryczną drut aluminiowy wymaga 1,6 razy większego pola przekroju niż drut miedziany, aby uzyskać porównywalną rezystancję prądu stałego.

Izolacja

Chociaż określany jako „emaliowany”, drut emaliowany w rzeczywistości nie jest powlekany warstwą farby emaliowej lub szklistej emalii wykonanej ze stopionego proszku szklanego.Nowoczesny drut magnetyczny zazwyczaj wykorzystuje jedną do czterech warstw (w przypadku drutu typu quad-film) izolacji z folii polimerowej, często o dwóch różnych składach, aby zapewnić twardą, ciągłą warstwę izolacyjną.Folie izolacyjne z drutu magnetycznego wykorzystują (w kolejności wzrastającego zakresu temperatur) poliwinyloform (Formvar), poliuretan, poliamid, poliester, poliester-poliimid, poliamid-poliimid (lub amido-imid) i poliimid.Drut magnetyczny w izolacji z poliamidu może pracować w temperaturze do 250 °C.Izolację grubszego kwadratowego lub prostokątnego drutu magnetycznego często wzmacnia się owijając go wysokotemperaturową taśmą poliamidową lub taśmą z włókna szklanego, a gotowe uzwojenia są często impregnowane próżniowo lakierem izolacyjnym w celu poprawy wytrzymałości izolacji i długoterminowej niezawodności uzwojenia.

Cewki samonośne są nawinięte drutem pokrytym co najmniej dwiema warstwami, z których najbardziej zewnętrzna jest z tworzywa termoplastycznego, które łączy zwoje ze sobą po podgrzaniu.

Inne rodzaje izolacji, takie jak przędza z włókna szklanego z lakierem, papier aramidowy, papier pakowy, mika i folia poliestrowa, są również szeroko stosowane na całym świecie do różnych zastosowań, takich jak transformatory i reaktory.W sektorze audio można znaleźć drut o konstrukcji srebrnej i różne inne izolatory, takie jak bawełna (czasami przesiąknięta jakimś środkiem koagulującym/zagęszczaczem, takim jak wosk pszczeli) i politetrafluoroetylen (Teflon).Starsze materiały izolacyjne obejmowały bawełnę, papier lub jedwab, ale są one przydatne tylko do zastosowań w niskich temperaturach (do 105 ° C).

Aby ułatwić produkcję, niektóre druty magnetyczne o niskiej temperaturze mają izolację, którą można usunąć przez ciepło lutowania.Oznacza to, że połączenia elektryczne na końcach można wykonać bez uprzedniego zdejmowania izolacji.
