Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Alloy 4J29
Orzecznictwo: ISO 9001 and RoHS
Numer modelu: Kowar / 4J29
Warunki płatności i wysyłki
Minimalne zamówienie: 10kg
Cena: USD 30~50/ kg
Szczegóły pakowania: Wodoodporny papier, karton i drewniana obudowa
Czas dostawy: 4-8 tygodni
Zasady płatności: T/T, Western Union, L/C, Paypal
Możliwość Supply: 30000kg miesięcznie
Kształt: |
Taśma, folia, arkusz, drut |
Stan: |
Jasny/ Utleniony; Miękki/Twardy |
Standard: |
YB/T5231-2005 / ГОСТ 14080-78 |
Kolor: |
srebro |
Waga cewki: |
1~45 kg |
Kształt: |
Taśma, folia, arkusz, drut |
Stan: |
Jasny/ Utleniony; Miękki/Twardy |
Standard: |
YB/T5231-2005 / ГОСТ 14080-78 |
Kolor: |
srebro |
Waga cewki: |
1~45 kg |

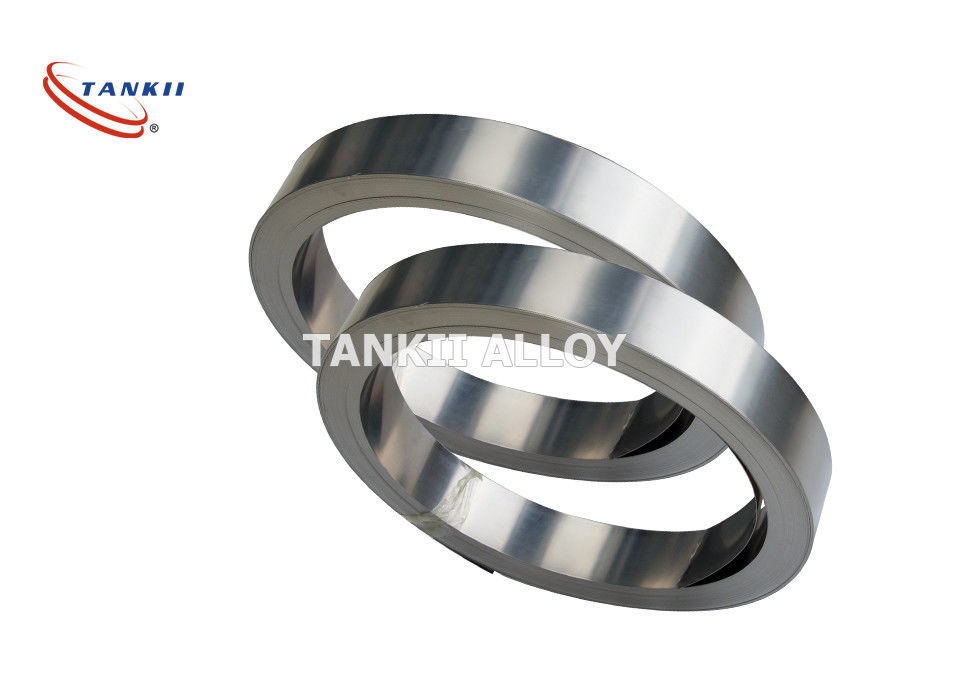

Taśma 4j29 0,15 mm * 20 mm do tłoczenia powłoki metalowej ceramicznej
(Nazwa zwyczajowa: Kovar, Nilo K, KV-1, Dilver Po, Vacon 12)
Alloy-4J29 znany również jako stop Kovar.został wynaleziony, aby zaspokoić potrzebę niezawodnego uszczelnienia szkło-metal, które jest wymagane w urządzeniach elektronicznych, takich jak żarówki, lampy próżniowe, lampy elektronopromieniowe oraz w systemach próżniowych w chemii i innych badaniach naukowych.Większość metali nie jest w stanie uszczelnić się ze szkłem, ponieważ ich współczynnik rozszerzalności cieplnej nie jest taki sam jak szkła, więc gdy połączenie stygnie po wytworzeniu, naprężenia wynikające z różnych szybkości rozszerzalności szkła i metalu powodują pękanie połączenia.
(-Kowar)
Kovar to niklowo-kobaltowy stop żelazny o składzie identycznym jak Fernico, zaprojektowany tak, aby był zgodny z charakterystyką rozszerzalności cieplnej szkła borokrzemianowego (~5 × 10-6 /K między 30 a 200 °C, do ~10 × 10-6 /K w 800 °C), aby umożliwić bezpośrednie połączenia mechaniczne w różnych temperaturach.Znajduje zastosowanie w przewodnikach galwanicznych wchodzących w szklane osłony części elektronicznych, takich jak lampy próżniowe (zawory), lampy rentgenowskie i mikrofalowe oraz niektóre żarówki.
Nazwa Kovar jest często używana jako ogólne określenie stopów Fe-Ni o tych szczególnych właściwościach rozszerzalności cieplnej.Zwróć uwagę na pokrewny szczególny stop Fe-Ni Invar, który wykazuje minimalną rozszerzalność cieplną.
Alloy-4J29 został wynaleziony, aby zaspokoić potrzebę niezawodnego uszczelnienia szkło-metal, które jest wymagane w urządzeniach elektronicznych, takich jak żarówki, lampy próżniowe, lampy elektronopromieniowe oraz w systemach próżniowych w chemii i innych badaniach naukowych.Większość metali nie jest w stanie uszczelnić się ze szkłem, ponieważ ich współczynnik rozszerzalności cieplnej nie jest taki sam jak szkła, więc gdy połączenie stygnie po wytworzeniu, naprężenia wynikające z różnych szybkości rozszerzalności szkła i metalu powodują pękanie połączenia.
Alloy-4J29 nie tylko ma rozszerzalność cieplną podobną do szkła, ale jego nieliniowa krzywa rozszerzalności cieplnej może być często dopasowana do szkła, dzięki czemu złącze toleruje szeroki zakres temperatur.Chemicznie wiąże się ze szkłem poprzez pośrednią warstwę tlenkową tlenku niklu i tlenku kobaltu;udział tlenku żelaza jest niski ze względu na jego redukcję kobaltem.Siła wiązania w dużym stopniu zależy od grubości i charakteru warstwy tlenku.Obecność kobaltu sprawia, że warstwa tlenku łatwiej topi się i rozpuszcza w stopionym szkle.Kolor szary, szaroniebieski lub szarobrązowy wskazuje na dobrą szczelność.Kolor metaliczny wskazuje na brak tlenku, natomiast kolor czarny wskazuje na nadmiernie utleniony metal, co w obu przypadkach prowadzi do słabego połączenia.
Stosowany głównie w elektrycznych elementach próżniowych i kontroli emisji, rurze uderzeniowej, rurce zapłonowej, szklanym magnetronie, tranzystorach, wtyczce uszczelniającej, przekaźniku, ołowiu obwodów scalonych, podwoziu, wspornikach i innych uszczelnieniach obudowy.
Normalny skład%
Ni |
28,5~29,5 | Fe | Bal. | Współ | 16,8~17,8 | Si | ≤0,3 |
Mo | ≤0,2 | Cu | ≤0,2 | Cr | ≤0,2 | Mn | ≤0,5 |
C | ≤0,03 | P | ≤0,02 | S | ≤0,02 |
Wytrzymałość na rozciąganie, MPa
Kod warunku |
Stan | Drut | Rozebrać się |
R | Miękki | ≤585 | ≤570 |
1/4I | 1/4 twarda | 585~725 | 520~630 |
1/2I | 1/2 twarda | 655~795 | 590~700 |
3/4I | 3/4 twarda | 725~860 | 600~770 |
I | Ciężko | ≥850 | ≥700 |
Typowe właściwości fizyczne
Gęstość (g/cm3) |
8,2 |
Rezystywność elektryczna w 20ºC (mm2/m) | 0,48 |
Współczynnik temperaturowy rezystywności (20ºC ~ 100ºC) X10-5/ºC | 3,7~3,9 |
Punkt Curie Tc/ ºC | 430 |
Moduł sprężystości, E/Gpa | 138 |
Współczynnik rozszerzalności
θ/°C | α1/10-6ºC-1 | θ/°C | α1/10-6ºC-1 |
20~60 | 7,8 | 20~500 | 6,2 |
20~100 | 6,4 | 20~550 | 7,1 |
20~200 | 5,9 | 20~600 | 7,8 |
20~300 | 5,3 | 20~700 | 9,2 |
20~400 | 5.1 | 20~800 | 10.2 |
20~450 | 5,3 | 20~900 | 11,4 |
Przewodność cieplna
θ/°C | 100 | 200 | 300 | 400 | 500 |
λ/ W/(m*ºC) | 20,6 | 21,5 | 22,7 | 23,7 | 25,4 |
Proces obróbki cieplnej | |
Wyżarzanie w celu złagodzenia stresu | Podgrzewany do 470~540ºC i trzymany przez 1~2 godz.Zimno w dół |
wyżarzanie | W próżni podgrzanej do 750~900ºC |
Czas trzymania | 14 min~1 godz. |
Tempo schładzania | Nie więcej niż 10 ºC/min schłodzone do 200 ºC |
