, 4j29 Kovar Nickel Expansion Alloy Strip

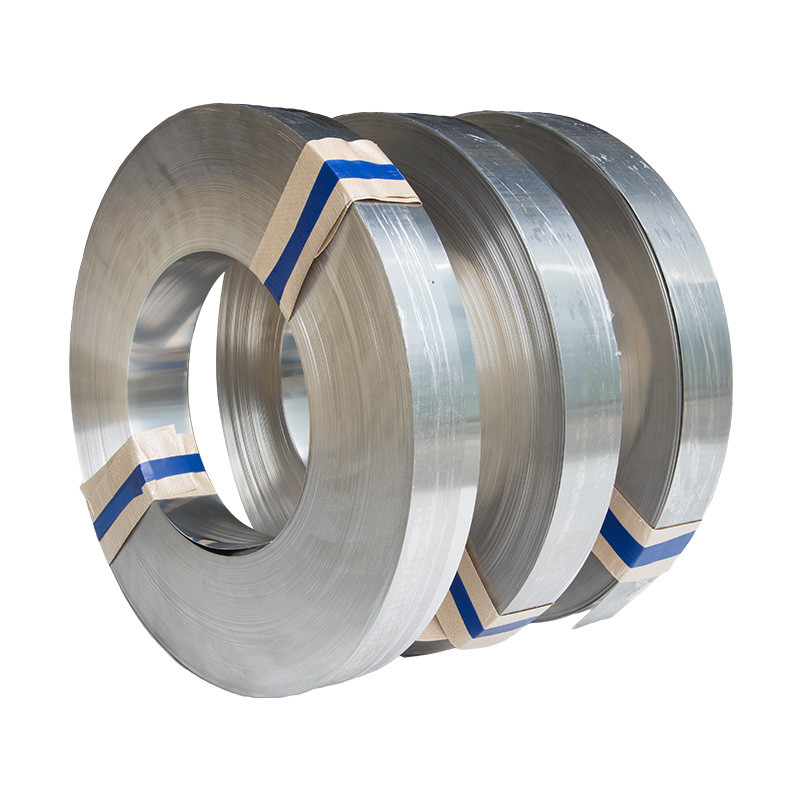

4j29 Kovar Nikkel Expansion Alloy Strip For Integrated Circuits Framework (Płytka z stopem rozszerzania niklu Kovar dla układów scalonych)
4j29 Kovar Nikkel Expansion Alloy Strip For Integrated Circuits Framework (Płytka z stopem rozszerzania niklu Kovar dla układów scalonych)
(Nazwa zwyczajowa: Kovar, NiFeCo29, NiCoFe294, Nilo K)
| Zestawy kontrolowanej ekspansji i szklanych uszczelniaczy |
| Numer standardowy niemiecki |
Nazwa handlowa |
DIN |
Zjednoczone Narody |
| 1.3912 |
Stop 36 |
17745 |
K93600/93601 |
| 1.3917 |
Stop 42 |
17745 |
K94100 |
| 1.3922 |
Stopy 48 |
17745 |
K94800 |
| 1.3981 |
Pernifer2918 |
17745 |
K94610 |
| 2.4478 |
NiFe 47 |
17745 |
N14052 |
| 2.4486 |
NiFe47Cr |
17745 |
- |
Ogólny opis
Kovar to nominalny stop 29%Ni-17%Co-54%Fe, który jest dobrze znanym stopem uszczelniającym szkło, nadającym się do uszczelniania twardego szkła.Kovar ma nominalny współczynnik rozszerzenia około 5 ppm/°C i temperaturę nachylenia ~450 °C (840 °F).
4J29, znany również jako stop Fe-Ni-Co Glass Sealing, został wynaleziony w celu zaspokojenia potrzeby niezawodnego uszczelnienia szkła-metal, wymaganego w urządzeniach elektronicznych, takich jak żarówki, rurki próżniowe,Rury katodowe, oraz w systemach próżniowych w chemii i innych badaniach naukowych.
Kovar (ASTM F15) został wykorzystany do wytwarzania uszczelnień hermetycznych z twardszymi szkłami Pyrex i materiałami ceramicznymi.i diodyW układach scalonych stosowany jest w układach płaskich i podwójnych.
Używane głównie w elektrochłonnych komponentach próżniowych i kontroli emisji, rurach uderzeniowych, rurach zapłonowych, szklanym magnetronie, tranzystorach, wtyczkach uszczelniających, przekaźnikach, układach scalonych, podwoziach,o pojemności nieprzekraczającej 50 cm3.
Pozycja chemiczna
| stopu |
C |
Mn |
Tak. |
P |
S |
Ni |
Kr |
Co |
Cu |
Mo. |
Fe |
| 4J29 |
≤ 0.03 |
≤ 0.50 |
≤ 0.30 |
≤ 0.020 |
≤ 0.020 |
28.5~29.5 |
≤ 0.20 |
16.8~17.8 |
≤ 0.2 |
≤ 0.2 |
bilans |
Wytrzymałość na rozciąganie, MPa
| Kod warunków |
Warunki |
Włókna |
Strzałka |
| R |
Miękkie |
≤ 585 |
≤ 570 |
| 1/4I |
1/4 twarde |
585 ~ 725 |
520 ~ 630 |
| 1/2l |
1/2 twarde |
655~795 |
590~700 |
| 3/4I |
3/4 Ciężko |
725~860 |
600~770 |
| Ja... |
Ciężko. |
≥ 850 |
≥ 700 |
Typowe właściwości fizyczne
| Gęstość (g/cm3) |
8.2 |
| Odporność elektryczna w temperaturze 20oC ((OMmm)2/m) |
0.48 |
| Współczynnik odporności temperatury ((20oC~100oC) X10- 5/oC |
3.7~3.9 |
| Punkt Curie Tc/ oC |
430 |
| Elastyczny moduł, E/ Gpa |
138 |
Proces obróbki cieplnej
| Odgrzewanie w celu złagodzenia stresu |
Podgrzewa się do 470-540oC i utrzymuje się przez 1 do 2 h. |
| wygrzewanie |
W próżni podgrzane do 750-900oC |
| Czas trwania |
14 minut do godziny. |
| Prędkość chłodzenia |
Nie więcej niż 10 oC/min, schłodzone do 200 oC |
Współczynnik rozszerzenia
| θ/oC |
α1/10-6oC-1 |
θ/oC |
α1/10-6oC-1 |
| 20 ~ 60 |
7.8 |
20 ~ 500 |
6.2 |
| 20 ~ 100 |
6.4 |
20~550 |
7.1 |
| 20 ~ 200 |
5.9 |
20~600 |
7.8 |
| 20 ~ 300 |
5.3 |
20 ~ 700 |
9.2 |
| 20 ~ 400 |
5.1 |
20~800 |
10.2 |
| 20 ~ 450 |
5.3 |
20~900 |
11.4 |
Przewodność cieplna
| θ/oC |
100 |
200 |
300 |
400 |
500 |
| λ/W/m*oC |
20.6 |
21.5 |
22.7 |
23.7 |
25.4 |
Rodzaj dostaw
| Nazwa stopów |
Rodzaj |
Wymiar |
|
| 4J29 |
Włókna |
D= 0,1~8 mm |
|
| 4J29 |
Strzałka |
W = 5 ~ 250 mm |
T = 0,1 mm |
| 4J29 |
Folii |
W = 10 ~ 100 mm |
T = 0,01 ~ 0,1 mm |
| 4J29 |
Bar |
Średnica = 8~100 mm |
L= 50~1000 mm |
Nazwa Kovar jest często używana jako ogólny termin dla stopów Fe-Ni o tych szczególnych właściwościach rozszerzania termicznego.Zwróć uwagę na związany z tym szczególny stop Fe-Ni Invar, który wykazuje minimalną ekspansję termiczną.
TANKII, nawiązując do obecności produkcji o dużej mocy, oferuje klientom zakup stopu Kovar w wymaganych ilościach i zapewnia minimalny czas dostaw walcowanych wyrobów metalowych,wyprodukowane na bazie Kovar.
