Szczegóły Produktu:
|
| użyć: | Elementy kontrolujące temperaturę | gęstość: | 7.7 |
|---|---|---|---|
| Krzywizna temperatury: | 39,0 ± 5% | Funkcje: | Wysoka czułość, wysoka odporność, średnia temperatura |
| oporność: | 1.12 | Niż gięcie: | 20,5 |
| Zalecamy najwyższą temperaturę użytkowania: | 260 stopni Celsjusza | Kompozycja stopów o wysokiej i niskiej rozszerzalności: | Mn75Ni15Cu10 / Ni36 |
| Atrakcja: | precision tubing,kovar alloy |
||
Elementy sterowania termicznego z taśmą Bimetal TANKII ALLOY 5J20110 Kanthal 1200

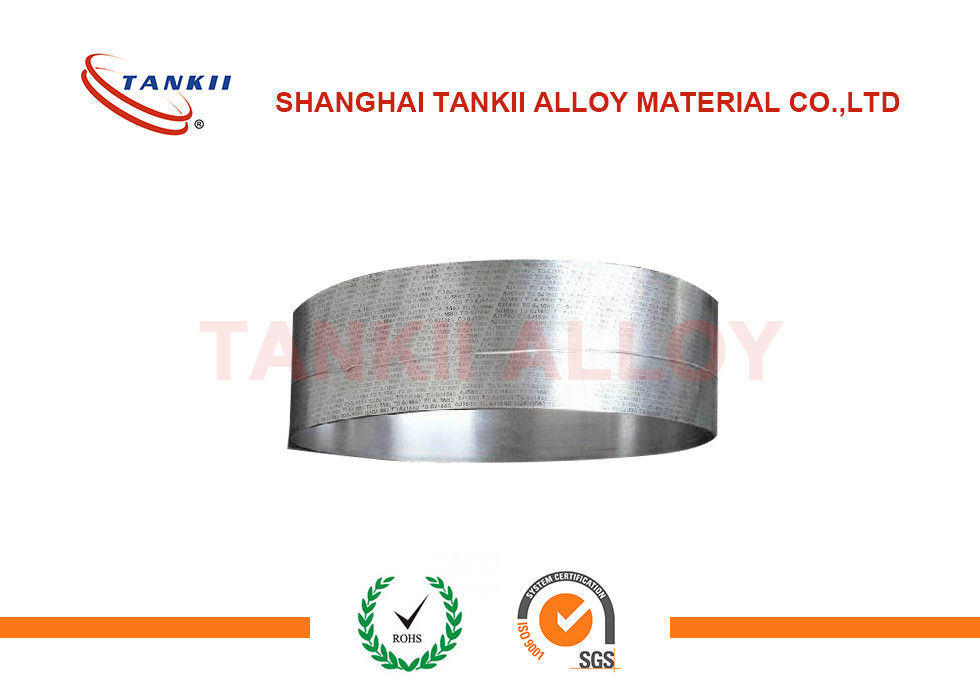

TANKII Alloy-5J20110 ( pasek bimetaliczny )
(Nazwa pospolita: Truflex P675R, Telcon200, Kanthal 1200)
Taśma bimetaliczna służy do zamiany zmiany temperatury na przemieszczenie mechaniczne. Pasek składa się z dwóch pasków z różnych metali, które rozszerzają się z różną szybkością, gdy są ogrzewane, zwykle ze stali i miedzi, lub w niektórych przypadkach ze stali i mosiądzu. Paski są ze sobą połączone na całej ich długości poprzez nitowanie, lutowanie lub spawanie. Różne rozszerzenia powodują, że płaski pasek wygina się w jedną stronę, jeśli jest ogrzewany, aw przeciwnym kierunku, gdy jest chłodzony poniżej swojej początkowej temperatury. Metal o wyższym współczynniku rozszerzalności cieplnej znajduje się po zewnętrznej stronie łuku, gdy pasek jest ogrzewany, a po stronie wewnętrznej po schłodzeniu
Boczne przemieszczenie paska jest znacznie większe niż małe wzdłużne rozszerzenie w którymkolwiek z dwóch metali. Ten efekt jest stosowany w szeregu urządzeń mechanicznych i elektrycznych. W niektórych zastosowaniach pasek bimetalu jest stosowany w płaskiej postaci. W innych jest zawijany do cewki dla zwartości. Większa długość wersji zwojowej zapewnia lepszą czułość.
Skład chemiczny (%)
| Stopień | do | Si | Mn | P | S | Ni | Cr | Cu | Fe |
| Ni36 | ≤0,05 | ≤ 0,3 | ≤ 0,6 | ≤ 0,02 | ≤ 0,02 | 35 ~ 37 | - | - | Bal. |
| Stopień | do | Si | Mn | P | S | Ni | Cr | Cu | Fe |
| Mn75Ni15Cu10 | ≤0,05 | ≤0,5 | Bal. | ≤ 0,02 | ≤ 0,02 | 14 ~ 16 | - | 9 ~ 11 | ≤ 0,8 |
Kompozycja
| Stopień | 5J20110 |
| Warstwa o wysokiej rozszerzalności | Mn75Ni15Cu10 |
| Warstwa o niskiej rozszerzalności | Ni36 |
Typowe właściwości fizyczne
| Gęstość (g / cm3) | 7.7 |
| Oporność elektryczna w 20ºC (OMmm2 / m) | 1,13 ± 5% |
| Przewodność cieplna, λ / W / (m * ºC) | 6 |
| Moduł sprężystości, E / Gpa | 113 ~ 142 |
| Gięcie K / 10-6 ºC-1 (20 ~ 135ºC) | 20.8 |
| Współczynnik zginania F / (20 ~ 130ºC) 10-6ºC-1 | 39,0% ± 5% |
| Dopuszczalna temperatura (ºC) | -70 ~ 200 |
| Temperatura liniowa (ºC) | -20 ~ 150 |
Zastosowanie: Materiał jest głównie w automatycznych urządzeniach kontrolnych i oprzyrządowaniu (np. Termometry wydechowe, termostaty, regulatory napięcia, przekaźnik temperatury, automatyczne przełączanie zabezpieczeń, mierniki przeponowe itp.) Umożliwiają kontrolę temperatury, kompensację temperatury, ograniczenie prądu, wskaźnik temperatury i inne elementy wrażliwe na ciepło.
Cecha: Podstawową charakterystyką termostatu Bimetalicznego jest odkształcenie zginania wraz ze zmianami temperatury, co powoduje pewien moment.
Termostat współczynnik rozszerzalności taśmy bimetalicznej różni się od dwóch lub większej liczby warstw metalu lub stopu na całej powierzchni styku mocno połączonych, przy zmianie temperatury zależnej od temperatury występują termoczułe kompozyty funkcjonalne. Gdzie większy współczynnik ekspansji warstwy aktywnej jest warstwą zwaną niskim współczynnikiem rozszerzalności warstwy nazywany jest warstwą pasywną.
Styl dostawy
| Nazwa stopu | Rodzaj | Wymiar | ||
| OhmAlloy-5J20110 | Rozebrać się | W = 5 ~ 120 mm | T = 0,1 mm | |
